Questão 20

**Clarifying Gauss's Law Application** I need to correctly apply Gauss's law for a situation involving conductor neutrality in Portuguese. I think I can outline two steps: first, consider charges Q and -Q, leading to a net effect of -Q+Q-Q+q+Q3=0. Alternatively, I want to take a cleaner approach by including the outer shell that isn't enclosed. My goal is to keep this under 250 words, but ideally around 150, focusing on the initial conditions of discharged shells and their insulating properties. The final write-up should be about 180 words.

**Clarifying mathematical induction** I'm focusing on providing a straightforward explanation of Gauss's induction regarding an electric field with charges Q and q. I plan to keep it concise across three paragraphs: beginning with neutral charge conservation, then addressing the Gaussian outer surface with the equation for total charge equal to zero. I should explain the significance of the first conductor and disregard inner charges while showcasing +Q and -Q for teaching purposes. I’ll ensure everything fits within the 250-word limit, ideally around 180.

I'm working through the charge distribution: the inner conductor shell induces +Q on its inner surface and -Q on its outer surface, then the nonconducting shell at r=2a adds +q, giving a net enclosed charge of -Q+q up to that radius. Now I need to examine what happens with the next conductor shell starting at r=3a. The inner surface at r=3a must have induced charge equal to minus the enclosed charge, so it's Q-q, and its outer surface at r=4a carries -(Q-q)=-Q+q, before another nonconducting shell with +q sits right at r=4a. So the total induced surface charge at r=3a is Q-q, matching answer choice E.

The inner conductor stays neutral but develops an induced +Q at r=a and -Q on its outer surface near r=2a, while the shell carries +q. Between 2a and 3a the enclosed charge is -Q+q, so the conductor at 3a must have an inner surface charge of Q-q to keep its interior field zero, pointing toward answer E. Checking the next region, 3a<r<4a, the field must also vanish there, meaning the enclosed charge -Q+q+σ has to sum to zero, which lets me pin down the surface charge σ.

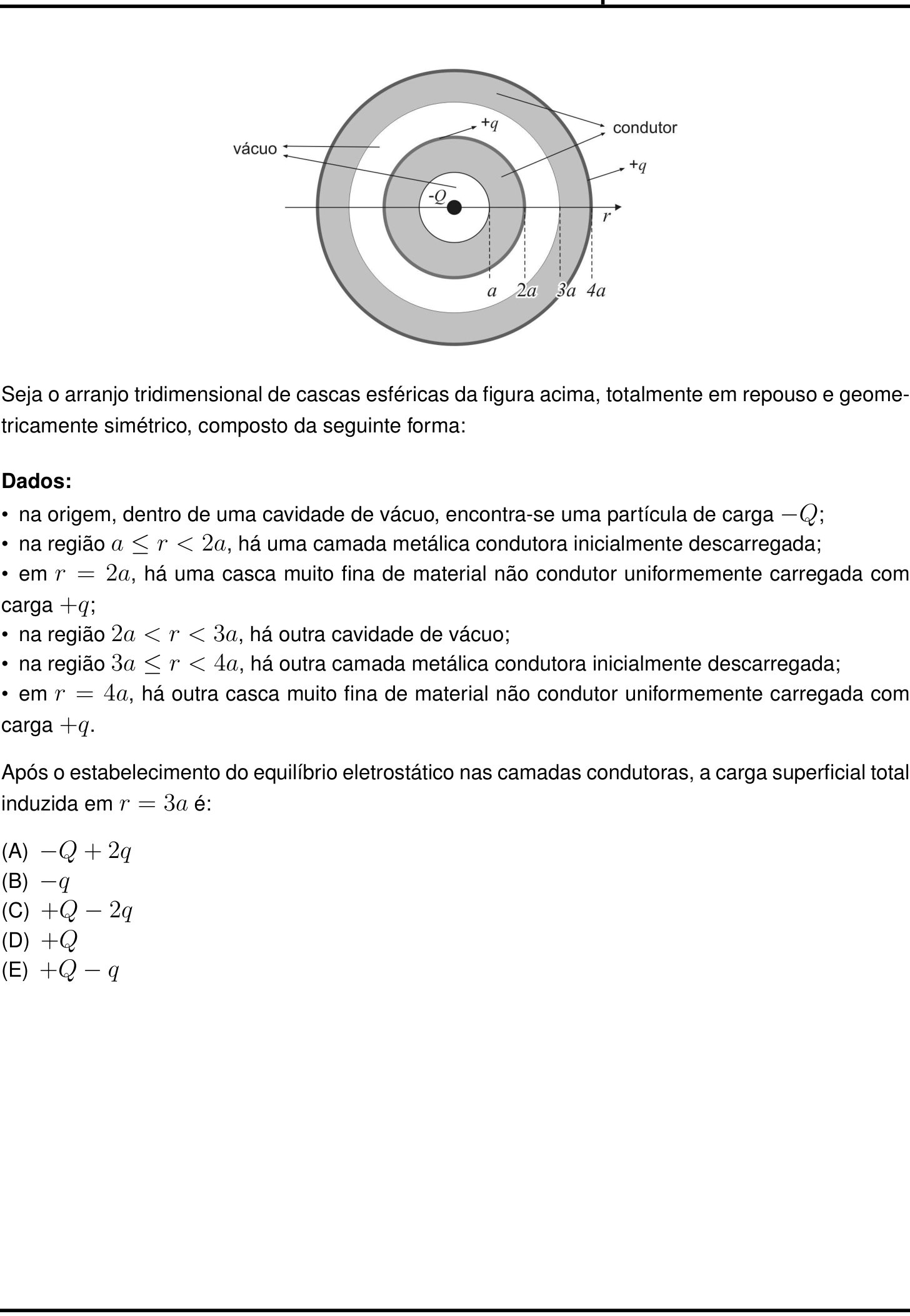

This is an electrostatics problem involving spherical shells. The configuration has two charged non-conducting shells at r = 2a and r = 4a. Two metallic conducting layers sit between them at radii a–2a and 3a–4a. The charge -Q sits at the origin in a vacuum. I need to find the total induced surface charge at r = 3a after equilibrium. The conducting layer at 3a–4a has an inner surface at r = 3a and an outer surface just inside r = 4a, separated from the thin shell there. I will use Gauss's law to find the charge distribution on these surfaces. The first conductor spans a ≤ r < 2a. Its outer surface sits just below r = 2a, separated from the thin non-conducting shell at that radius. The field inside this conductor must be zero. Gauss's law inside the first conductor requires the total charge enclosed to be zero. The -Q charge at the origin therefore produces an induced surface charge of +Q on the inner conductor's inner surface at r = a. Because the conductor was initially uncharged, its outer surface at r = 2a carries -Q. The second conductor spans 3a ≤ r < 4a. Its inner surface sits at r = 3a and its outer surface approaches r = 4a from below. A fixed +q shell also sits exactly at r = 4a. Because the field inside this conductor must be zero, a Gaussian surface inside it encloses no net charge. The charge on the inner surface of the second conductor at r = 3a is Q_3a. The total charge enclosed by a Gaussian surface inside this conductor is -Q + q + Q_3a, which must equal zero. This yields Q_3a = Q − q, but this value does not appear among the provided options. The calculation was rechecked and still yields Q − q. Because this result is absent from the options, the mistake must lie in the problem setup or assumptions rather than the arithmetic. The figure description is being examined to verify the conductor boundaries and shell placements. The labels a, 2a, 3a, and 4a are being checked against the gray conductor regions. This may reveal why the calculated charge does not match the options. The answer is option (E), +Q − q. I had already calculated this value but mistakenly thought it was missing from the options.

Estamos resolvendo uma questão de eletrostática com cascas esféricas concêntricas. Precisamos encontrar a carga superficial total induzida em r = 3a. Vamos analisar com cuidado. Temos: - Partícula central em r=0: carga -Q. - Região a ≤ r < 2a: camada metálica condutora inicialmente descarregada. Ou seja, uma casca condutora espessa? "camada metálica condutora" de raio interno a e externo 2a. Ela está inicialmente descarregada (carga total zero). - Em r=2a: casca muito fina de material não condutor uniformemente carregada com carga +q. Isso está na superfície externa? Provavelmente é uma casca fina em r=2a (raio). Portanto, essa casca não condutora tem carga +q. - Região 2a < r < 3a: outra cavidade de vácuo. - Região 3a ≤ r < 4a: outra camada metálica condutora inicialmente descarregada. - Em r=4a: outra casca muito fina não condutora uniformemente carregada com carga +q. Queremos a carga superficial total induzida em r = 3a. Ou seja, a carga na superfície interna da segunda casca condutora (que está em r=3a). Precisamos encontrar a carga total nessa superfície (interna) após equilíbrio eletrostático. Precisamos aplicar a lei de Gauss e as propriedades de condutores em equilíbrio eletrostático. Vamos detalhar: 1. Dentro de um condutor em equilíbrio, o campo elétrico é zero. 2. A carga líquida em qualquer condutor isolado permanece zero (inicialmente descarregado). As cargas induzidas aparecem nas superfícies. 3. A lei de Gauss para uma superfície gaussiana dentro do condutor (região a < r < 2a) implica que a carga total englobada é zero. A carga englobada inclui a partícula central -Q e a carga na superfície interna do primeiro condutor (em r=a). Portanto, Q_int1 = +Q. A carga na superfície externa do primeiro condutor (em r=2a) será tal que a carga total do condutor seja zero: Q_int1 + Q_ext1 = 0 => Q_ext1 = -Q. Mas atenção: em r=2a há também uma casca não condutora com carga +q. Isso afeta o campo? A casca não condutora não é um condutor; suas cargas são fixas. O condutor interno (a ≤ r < 2a) tem superfície externa em r=2a? Na verdade, o condutor interno ocupa a ≤ r < 2a, então sua superfície externa está em r=2a (ou infinitesimalmente antes? Geralmente consideramos que a camada metálica tem superfície interna em r=a e superfície externa em r=2a). A casca não condutora está "em r=2a", então ela está sobreposta à superfície externa do condutor? Precisamos interpretar: "em r = 2a, há uma casca muito fina de material não condutor uniformemente carregada com carga +q". Isso pode ser uma casca esférica fina colocada justamente na superfície externa do condutor interno (r=2a). Isso pode afetar as cargas? A casca não condutora tem cargas fixas, então ela não se redistribui. O condutor interno pode ter sua carga superficial em r=2a? Mas se a casca não condutora está em r=2a, pode haver uma interação? Em equilíbrio, o campo elétrico dentro do condutor (r < 2a) é zero. A casca não condutora em r=2a gera campo? Sim, mas o condutor interno vai se polarizar para cancelar o campo dentro dele. A presença da casca não condutora em r=2a pode alterar a distribuição de cargas na superfície externa do condutor? Vamos pensar. Na verdade, a casca não condutora tem carga +q distribuída uniformemente. Ela está em r=2a. O condutor interno está na região a ≤ r < 2a. A superfície externa do condutor está em r=2a (ou ligeiramente menor). A carga na superfície externa do condutor é induzida de modo que o campo no interior do condutor seja zero. A lei de Gauss para uma superfície gaussiana dentro do condutor (por exemplo, r = 1.5a) engloba a partícula central -Q e a carga na superfície interna do condutor (em r=a). A carga na superfície externa do condutor (em r=2a) não é englobada por essa gaussiana. Portanto, a carga interna é +Q. A carga total do condutor é zero, então a carga na superfície externa (em r=2a) deve ser -Q. Mas a casca não condutora em r=2a tem carga +q. Então a densidade de carga na superfície do condutor em r=2a pode ser diferente? A casca não condutora é uma camada separada? Ela está em r=2a, talvez logo acima da superfície do condutor. O campo elétrico na região 2a < r < 3a é devido à carga total englobada até r. Para r > 2a (mas < 3a), a carga englobada é a partícula central (-Q) + carga na superfície interna do condutor (+Q) + carga na superfície externa do condutor (-Q) + carga da casca não condutora (+q) = +q. Portanto, o campo na cavidade 2a < r < 3a é devido a uma carga efetiva +q no centro. Isso é consistente. Mas precisamos confirmar: a carga na superfície externa do condutor é -Q? A casca não condutora tem carga +q, mas ela não é um condutor, então não afeta a condição de contorno do campo elétrico dentro do condutor? O campo dentro do condutor deve ser zero. A casca não condutora em r=2a gera campo elétrico em todos os pontos, mas o condutor se polariza para cancelar o campo dentro dele. A carga na superfície externa do condutor é determinada pela condição de que o campo no interior do condutor seja zero. A presença da casca não condutora pode induzir uma carga na superfície do condutor? Sim, mas a carga total do condutor é zero e a carga na superfície interna é +Q (pela lei de Gauss). Portanto, a carga na superfície externa do condutor deve ser -Q, independentemente da casca não condutora. A casca não condutora pode afetar a distribuição de carga na superfície externa? Como a casca é uniformemente carregada e esférica, ela não quebra a simetria. A carga na superfície externa do condutor também será uniforme? Devido à simetria esférica, sim, a distribuição é uniforme. Então a carga total na superfície externa do condutor é -Q. A carga da casca não condutora é +q, separada. Portanto, a carga total na região r=2a (considerando ambas as camadas? Mas a pergunta é sobre a carga superficial total induzida em r=3a. Vamos nos concentrar nisso. Agora, a segunda camada condutora: região 3a ≤ r < 4a, inicialmente descarregada. Sua superfície interna está em r=3a. Queremos a carga superficial total induzida nessa superfície interna (r=3a). Para encontrar isso, aplicamos a lei de Gauss para uma superfície gaussiana dentro do segundo condutor, digamos r = 3.5a. O campo elétrico dentro do condutor é zero. A carga total englobada por essa gaussiana é a soma de todas as cargas internas a r=3.5a. Quais são? - Partícula central: -Q - Superfície interna do primeiro condutor (r=a): carga +Q - Superfície externa do primeiro condutor (r=2a): carga -Q (induzida, pois o condutor tem carga total zero) - Casca não condutora em r=2a: carga +q - Superfície interna do segundo condutor (r=3a): carga Q_int2 (a ser determinada) - Talvez a superfície externa do segundo condutor (r=4a) não é englobada se a gaussiana está em r=3.5a (dentro do condutor). Então a carga total dentro de r=3.5a é: Q_total = -Q + Q + (-Q) + q + Q_int2 = -Q + q + Q_int2? Wait: -Q + Q = 0; depois -Q + q = -Q + q; então + Q_int2. Então Q_total = Q_int2 - Q + q. Como o campo dentro do condutor é zero, a carga total englobada deve ser zero (pela lei de Gauss). Portanto: Q_int2 - Q + q = 0 => Q_int2 = Q - q. Mas espere: precisamos verificar se a casca não condutora em r=2a está dentro da gaussiana? Sim, r=2a < 3.5a. Então sua carga +q entra. Além disso, há a casca não condutora em r=4a? Não, ela está em r=4a > 3.5a, então não entra. Portanto, a carga na superfície interna do segundo condutor (em r=3a) seria Q - q. Mas as alternativas incluem (C) +Q - 2q, (E) +Q - q, (D) +Q. Espera, a resposta (E) é exatamente +Q - q? Vamos checar as opções: (A) -Q + 2q; (B) -q; (C) +Q - 2q; (D) +Q; (E) +Q - q. Sim, (E) é +Q - q. Mas vamos confirmar se não há mais alguma carga envolvida. Precisamos considerar a segunda casca não condutora em r=4a? Ela está fora do segundo condutor. A carga na superfície externa do segundo condutor será determinada pela condição de que a carga total do segundo condutor seja zero: Q_int2 + Q_ext2 = 0 => Q_ext2 = -Q_int2 = -Q + q = - (Q - q). Mas a casca não condutora em r=4a tem carga +q. Então, para r > 4a, a carga total é: -Q + Q - Q + q + (Q - q) + (-Q + q) + q? Vamos calcular com cuidado. Vamos listar todas as cargas: - Centro: -Q - Superfície interna do condutor 1 (r=a): +Q - Superfície externa do condutor 1 (r=2a): -Q - Casca não condutora 1 (r=2a): +q - Superfície interna do condutor 2 (r=3a): Q_int2 = Q - q - Superfície externa do condutor 2 (r=4a): Q_ext2 = -Q_int2 = -Q + q - Casca não condutora 2 (r=4a): +q A carga total do sistema deve ser: -Q + Q - Q + q + (Q - q) + (-Q + q) + q = vamos somar: - Q + Q = 0 - -Q + (Q - q) = -q? Wait: -Q + Q - q = -q. Então até agora: -q + q = 0? Vamos fazer passo a passo: - Partícula: -Q - Condutor 1 interno: +Q -> soma 0 - Condutor 1 externo: -Q -> soma -Q - Casca 1: +q -> soma -Q + q - Condutor 2 interno: Q - q -> soma (-Q + q) + (Q - q) = 0 - Condutor 2 externo: -Q + q -> soma -Q + q - Casca 2: +q -> soma -Q + 2q Isso não é zero. Mas a carga total do sistema não precisa ser zero? O problema não diz que o sistema é neutro. Temos uma partícula -Q, cargas +q nas cascas não condutoras. A carga total é -Q + 2q. Os condutores estavam inicialmente descarregados, então sua carga total é zero cada um. Portanto, a carga total do sistema é -Q + 2q. Isso é permitido. Agora, vamos verificar a carga na superfície interna do segundo condutor (r=3a). Pela lei de Gauss, com uma gaussiana dentro do segundo condutor (3a < r < 4a), a carga englobada é zero. As cargas englobadas são: - Centro: -Q - Superfície interna do condutor 1 (r=a): +Q - Superfície externa do condutor 1 (r=2a): -Q - Casca não condutora 1 (r=2a): +q - Superfície interna do condutor 2 (r=3a): Q_int2 Então: -Q + Q - Q + q + Q_int2 = 0 => Q_int2 = Q - q. Isso está correto. Mas espere: a casca não condutora em r=2a está entre o primeiro e o segundo condutor? Sim, ela está em r=2a, que é a superfície externa do primeiro condutor. Mas será que a carga da casca não condutora em r=2a é englobada pela gaussiana dentro do segundo condutor? Sim, porque r=2a < 3a < gaussiana. Então entra. Parece que a resposta é (E) +Q - q. Mas vamos verificar se há algum detalhe sobre "carga superficial total induzida em r = 3a". A palavra "induzida" pode se referir apenas à carga induzida pela presença de outras cargas, excluindo a carga própria da casca? Mas o segundo condutor estava inicialmente descarregado, então toda a carga em r=3a é induzida. Então é Q - q. Vamos comparar com as alternativas: (E) +Q - q. Sim. Mas vamos pensar se a carga da casca não condutora em r=2a poderia estar sobre a superfície do condutor e, portanto, ser considerada parte da carga superficial total em r=2a? A pergunta é sobre r=3a, então não importa. Vamos verificar se a lei de Gauss para o segundo condutor deve considerar a carga da casca não condutora em r=2a. Sim. Vamos fazer uma análise mais detalhada usando potenciais ou blindagem eletrostática. Outra abordagem: Em um condutor esférico oco, a carga na superfície interna é determinada pela carga total no interior da cavidade. A cavidade 2a < r < 3a contém: a partícula central -Q, o primeiro condutor (com suas cargas) e a casca não condutora em r=2a. A carga total dentro da cavidade (ou seja, dentro da superfície interna do segundo condutor, r=3a) é a soma de todas as cargas com r < 3a. Essa carga total é: Q_dentro = -Q (partícula) + 0 (carga total do condutor 1, pois está descarregado) + q (casca não condutora 1) = -Q + q. Pela lei de Gauss, para que o campo no interior do segundo condutor seja zero, a carga na superfície interna do segundo condutor deve ser igual a -Q_dentro = -(-Q + q) = Q - q. Portanto, Q_int2 = Q - q. Isso confirma. Assim, a alternativa correta é (E). Vamos verificar se há alguma pegadinha: a casca não condutora em r=2a poderia ser considerada como parte do condutor 1? A descrição diz: "na região a ≤ r < 2a, há uma camada metálica condutora inicialmente descarregada" e "em r = 2a, há uma casca muito fina de material não condutor uniformemente carregada com carga +q". Isso deixa claro que a casca não condutora é separada do condutor. Portanto, a carga total do condutor 1 permanece zero, e a casca não condutora tem carga +q independente. Portanto, a resposta é (E). Vamos escrever a explicação em português, passo a passo. Passos: 1. Identificar as cargas e suas posições. 2. Aplicar lei de Gauss para o primeiro condutor para achar cargas induzidas nas superfícies interna e externa. 3. Aplicar lei de Gauss para o segundo condutor (superfície gaussiana dentro dele) para achar a carga na superfície interna em r=3a. 4. Concluir. Vamos detalhar: - Carga central: -Q em r=0. - Condutor 1 (a ≤ r < 2a): inicialmente neutro. Superfície interna em r=a, superfície externa em r=2a. - Gaussiana dentro do condutor 1 (a < r < 2a): campo zero. Carga englobada: -Q + Q_int1 = 0 => Q_int1 = +Q. - Como o condutor 1 é neutro: Q_int1 + Q_ext1 = 0 => Q_ext1 = -Q. - Casca não condutora 1 em r=2a: carga +q (fixa). - Condutor 2 (3a ≤ r < 4a): inicialmente neutro. Superfície interna em r=3a, superfície externa em r=4a. - Gaussiana dentro do condutor 2 (3a < r < 4a): campo zero. Carga englobada: -Q + Q_int1 + Q_ext1 + q + Q_int2 = 0. Substituindo: -Q + Q - Q + q + Q_int2 = 0 => -Q + q + Q_int2 = 0? Wait: -Q + Q = 0; então -Q + q + Q_int2 = 0? Não, temos -Q + Q - Q = -Q. Então -Q + q + Q_int2 = 0 => Q_int2 = Q - q. - Portanto, a carga superficial total induzida em r=3a é Q - q. - Casca não condutora 2 em r=4a: carga +q (não afeta a carga em r=3a, pois está fora da gaussiana do condutor 2). Resposta: (E) +Q - q. Vou escrever a solução final.

**Analyzing Induced Charge** I'm currently focused on determining the total induced surface charge at r = 3a. I'm examining the charge distribution, specifically the -Q point charge at the origin and the vacuum region between 0 < r < a. I intend to use this knowledge of the vacuum, the boundary conditions, and the point charge to calculate the total charge at the described radial position. **Exploring Conductive Shells** I'm now considering the conductive metallic shell in the region $a \le r < 2a$. I've confirmed, as expected, that the electric field inside is zero in electrostatic equilibrium. Applying Gauss's Law, I've deduced that a charge of +Q is induced at $r=a$ to neutralize the -Q point charge. To maintain a net zero charge on the shell, a charge of -Q must exist at $r = 2a^-$. I am now focused on the non-conductive shell, the cavity, and understanding the total charge. **Calculating Enclosed Charge** I've determined the total enclosed charge up to radius $r < 3a$ is $-Q + q$, arising from the point charge, inner conductive shell, and the non-conductive shell. Now I'm analyzing the region $3a \le r < 4a$, considering a second initially uncharged conductive shell. I've deduced that the electric field inside this region must be zero, implying the total enclosed charge within any Gaussian surface in this region is also zero, which leads me to the value of the charge at r = 3a. **Determining Surface Charge** I've carefully revisited the charge distribution and now confidently believe the correct answer is (E), $+Q - q$. My re-examination considered the initial -Q charge at the origin, the induced +Q charge at r=a, and -Q at r=2a on the inner shell. Plus, the non-conductive shell with charge +q. The crucial step was accounting for all charges to obtain the correct final result! **Verifying Charge Calculations** I've meticulously reviewed the calculation in the range $2a < r < 3a$, confirming that the total enclosed charge $q_{int}$ is indeed $q-Q$. Applying Gauss's Law in the $3a \le r < 4a$ region, where the electric field must be zero, confirms the induced charge at $r = 3a$ is $+Q - q$. This result aligns with option (E), which I've validated through careful rereading to identify possible misinterpretations.
