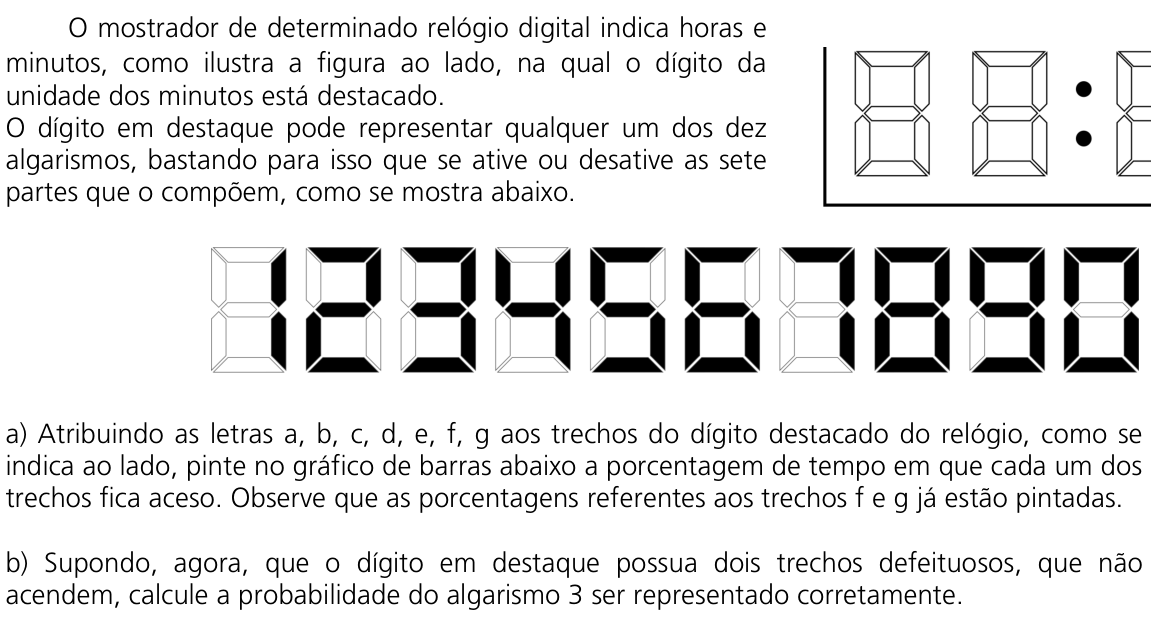

Questão 18 (1º dia) da 2ª fase da UNICAMP 2012

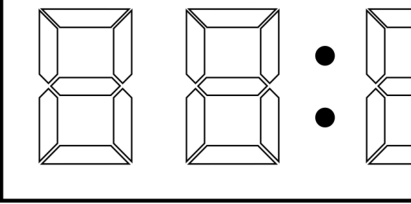

O mostrador de determinado relógio digital indica horas e minutos, como ilustra a figura ao lado, na qual o dígito da unidade dos minutos está destacado.

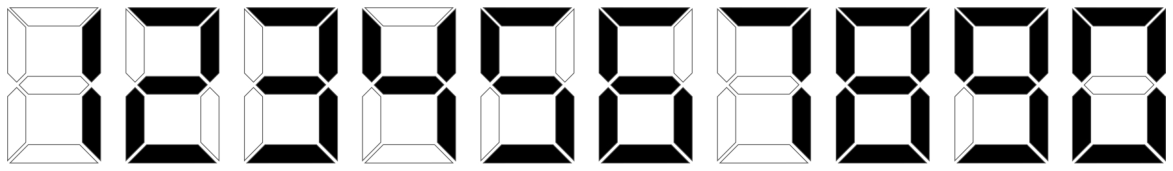

O dígito em destaque pode representar qualquer um dos dez algarismos, bastando para isso que se ative ou desative as sete partes que o compõem, como se mostra abaixo.

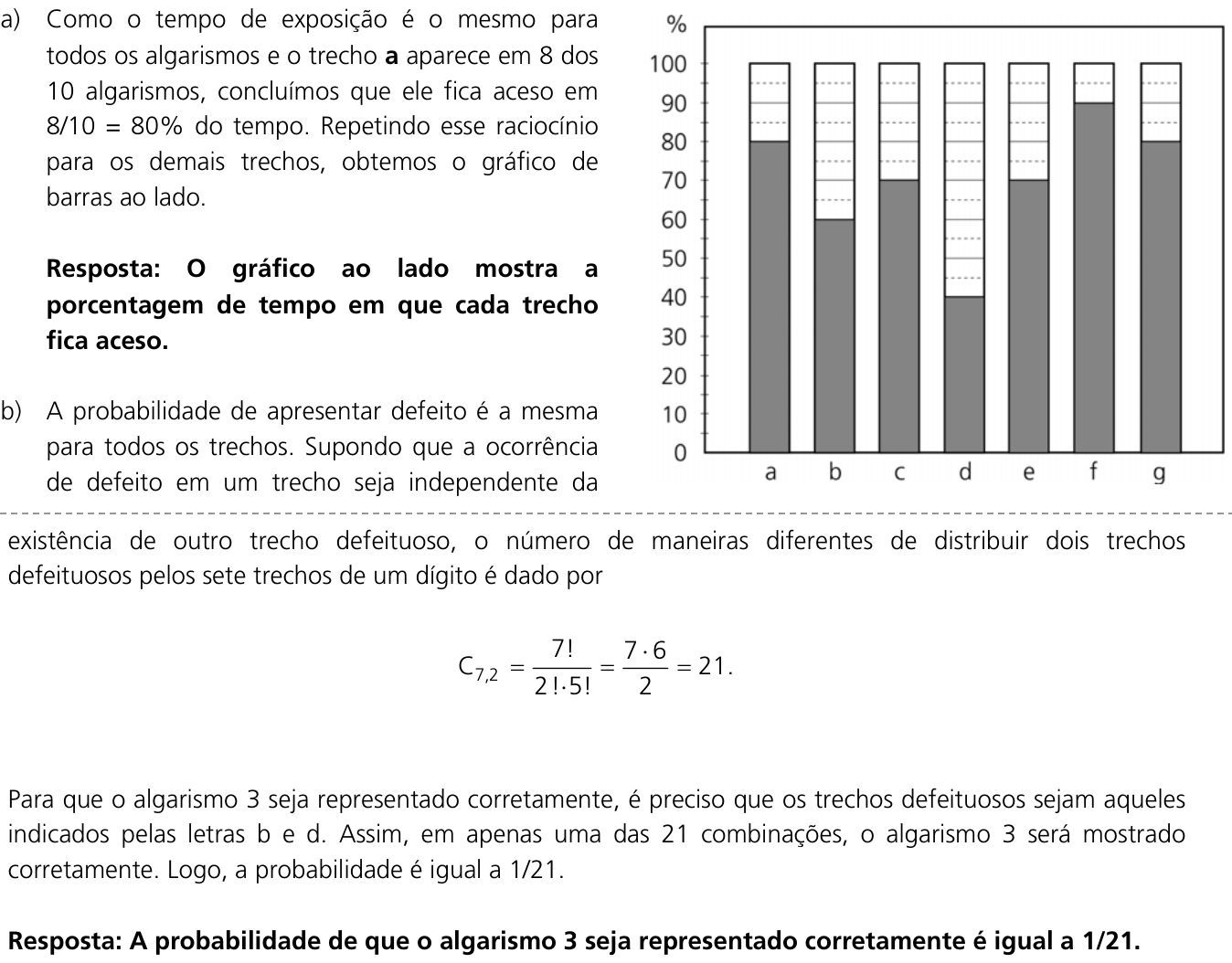

a) Atribuindo as letras a, b, c, d, e, f, g aos trechos do dígito destacado do relógio, como se indica ao lado, pinte no gráfico de barras abaixo a porcentagem de tempo em que cada um dos trechos fica aceso. Observe que as porcentagens referentes aos trechos f e g já estão pintadas.

b) Supondo, agora, que o dígito em destaque possua dois trechos defeituosos, que não acendem, calcule a probabilidade do algarismo 3 ser representado corretamente.
