Questão 16 da FUVEST 2025

1ª fase

A construção de uma rampa que seja acessível a usuários de cadeira de rodas deve seguir a norma ABNT NBR 9050. Esse documento regulamenta a inclinação que a rampa deve ter a depender do desnível máximo de cada segmento de rampa, conforme o seguinte quadro:

Inclinação e desnível máximo de cada segmento de rampa

Desnível h (em m) Inclinação i admissível (em %)
1 < h \le 1{,}5 5
0{,}8 < h \le 1 5 < i \le 6{,}25
0 < h \le 0{,}8 6{,}25 < i \le 8{,}33

Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos.
Disponível em https://www.prefeitura.sp.gov.br/cidade/ (Adaptado).

A inclinação i da rampa em porcentagem (%) é calculada dividindo a altura h do desnível do segmento da rampa, em metros, pelo comprimento da projeção horizontal c, em metros, e multiplicando o resultado por 100. A figura a seguir mostra uma rampa de dois segmentos.

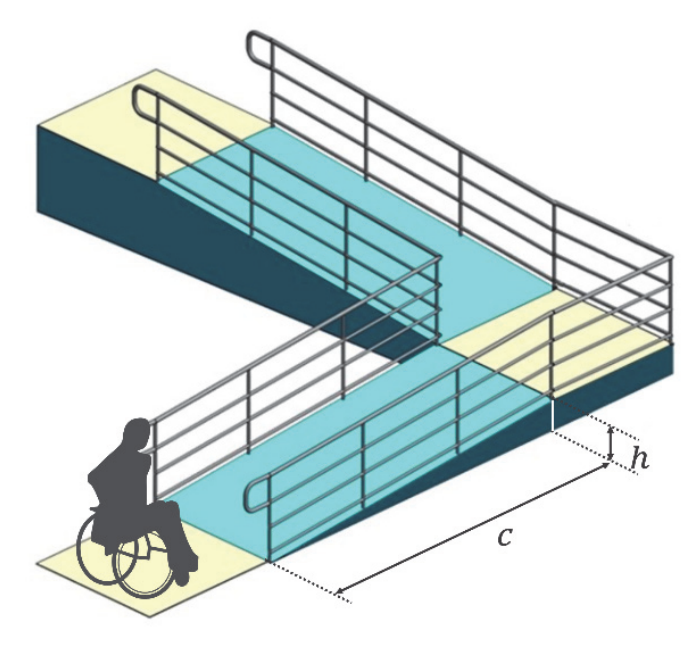

Ilustração em perspectiva de uma rampa de dois segmentos com patamares nas extremidades e na curva. Há uma pessoa em cadeira de rodas na entrada da rampa. No primeiro segmento, estão indicados o comprimento da projeção horizontal c e o desnível vertical h.

Determinada rampa de dois segmentos foi construída da seguinte maneira:

  • o primeiro segmento possui projeção horizontal de 10 m e inclinação de 6%;
  • o segundo segmento possui projeção horizontal de 7 m e desnível de 0,5 m.

Com base no que foi apresentado sobre a normativa, o que é correto afirmar sobre a adequação dessa rampa à norma de acessibilidade?

  1. A
    A rampa não está adequada, pois os dois segmentos não estão de acordo com a norma.
  2. B
    A rampa está adequada, pois os dois segmentos estão de acordo com a norma.
  3. C
    A rampa não está adequada, pois o primeiro segmento não está de acordo com a norma.
  4. D
    A rampa não está adequada, pois o segundo segmento não está de acordo com a norma.
  5. E
    A rampa está adequada, pois, apesar de o segundo segmento não estar de acordo com a norma, o primeiro está.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

A inclinação é i = \frac{h}{c}\cdot 100. Cada segmento precisa respeitar a faixa de inclinação que o quadro associa ao seu desnível h.

Primeiro segmento: c = 10\ \text{m} e i = 6\%. Isolamos h:

6 = \frac{h}{10}\cdot 100 \Rightarrow h = 0{,}6\ \text{m}

Para 0 < h \le 0{,}8, o quadro admite 6{,}25 < i \le 8{,}33. Como 6 < 6{,}25, a inclinação está fora da faixa: o primeiro segmento não está de acordo com a norma.

Segundo segmento: c = 7\ \text{m} e h = 0{,}5\ \text{m}.

i = \frac{0{,}5}{7}\cdot 100 \approx 7{,}14\%

Como 0 < 0{,}5 \le 0{,}8, a faixa admissível é 6{,}25 < i \le 8{,}33. Como 7{,}14 está nela, o segundo segmento está de acordo.

Basta um segmento fora da norma para a rampa inteira não estar adequada. Só o primeiro segmento falha.

Alternativa C.

Pegadinha: A alternativa D engana quem acha que 6% está dentro da norma por estar perto de 6,25% (ou que 6% está na faixa de desnível entre 0,8 e 1 m), sem calcular o desnível h=0{,}6 m do primeiro segmento.

Por que as outras alternativas estão erradas

  • AO segundo segmento tem i\approx 7{,}14\%, dentro da faixa de 6{,}25 a 8{,}33, portanto está conforme.
  • BO primeiro segmento, com h=0{,}6 m e i=6\%, fica abaixo do mínimo de 6{,}25\%, então a rampa não é adequada.
  • DInverte a situação: o segundo segmento está conforme e o que falha é o primeiro.
  • EInverte os segmentos e ainda aceita a rampa, sendo que basta um segmento fora da norma para reprová-la.

Assuntos: porcentagem, razão e proporção, interpretação de tabela.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

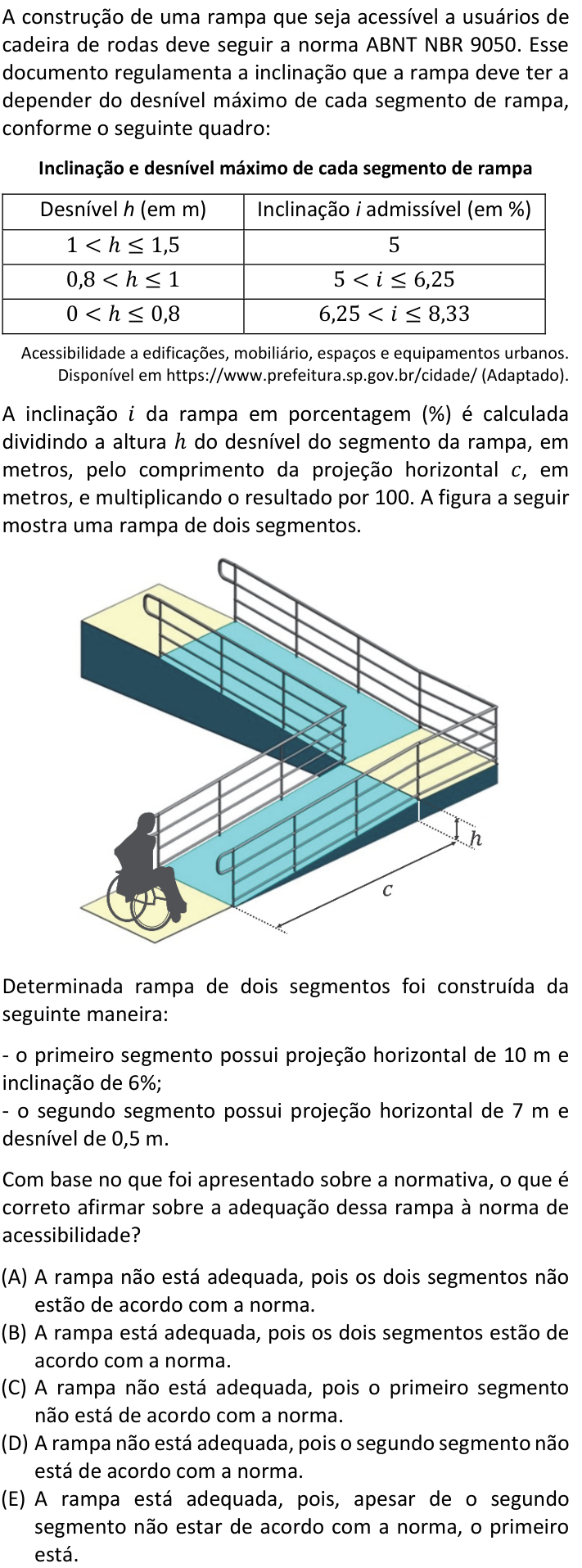

Ver como caiu na prova Questão 16 no caderno V1 da FUVEST 2025
