PRÁTICA COM QUESTÕES OFICIAIS
Questão 47 da UNICAMP 2018

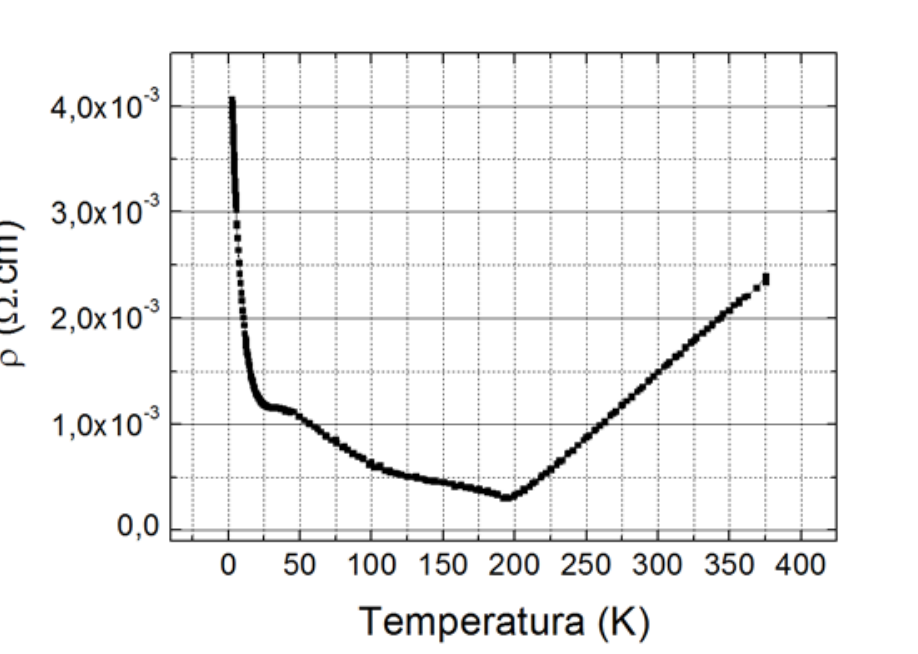

Materiais termoelétricos são aqueles com alto potencial de transformar calor em energia elétrica. A capacidade de conversão de calor em eletricidade é quantificada pela grandeza F = \frac{S^2}{\rho\kappa} T, que é adimensional e função da temperatura T e das propriedades do material: resistividade elétrica \rho, condutividade térmica \kappa, coeficiente Seebeck S. O gráfico a seguir mostra \rho em função de T para certo material termoelétrico. Analisando o gráfico e considerando \kappa = 2{,}0\ \text{W}/(\text{m} \times \text{K}) e S = 300\ \mu\text{V}/\text{K} para esse material, a uma temperatura T = 300\ \text{K}, conclui-se que a grandeza F desse material a essa temperatura vale

- A0,003.
- B0,6.
- C0,9.
- D90.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
A grandeza F é adimensional, então todas as unidades precisam estar no SI antes da conta.
-
Leitura do gráfico: em T = 300\ \text{K}, a curva marca \rho = 1{,}5\times10^{-3}\ \Omega\cdot\text{cm}.
-
Conversão para o SI: 1\ \text{cm} = 10^{-2}\ \text{m}, logo
\rho = 1{,}5\times10^{-3}\ \Omega\cdot\text{cm} = 1{,}5\times10^{-5}\ \Omega\cdot\text{m} -
Coeficiente Seebeck: S = 300\ \mu\text{V/K} = 3\times10^{-4}\ \text{V/K}, então
S^2 = 9\times10^{-8}\ \text{V}^2/\text{K}^2 -
Substituição:
F = \frac{S^2}{\rho\kappa}T = \frac{9\times10^{-8}}{1{,}5\times10^{-5}\times 2{,}0}\times 300 -
Denominador: 1{,}5\times10^{-5}\times2{,}0 = 3\times10^{-5}. Então
\frac{9\times10^{-8}}{3\times10^{-5}} = 3\times10^{-3} -
Multiplicando por T:
F = 3\times10^{-3}\times300 = 0{,}9
Conferindo as unidades: \text{V}^2/\text{K}^2 dividido por \Omega\cdot\text{m}\cdot\text{W}/(\text{m}\cdot\text{K}), vezes K, dá \text{V}^2/(\Omega\cdot\text{W}), que é adimensional, pois \text{V}^2/\Omega = \text{W}.
Alternativa C.
Pegadinha: A alternativa D engana quem não converte \rho de \Omega\cdot\text{cm} para \Omega\cdot\text{m}, errando a conta por fator 100, e a A engana quem esquece de multiplicar por T.
Por que as outras alternativas estão erradas
- AEsquece de multiplicar por T = 300\ \text{K}, parando em 3\times10^{-3}.
- BResultado incompatível com a conta; aparece, por exemplo, ao usar um valor errado de \rho lido no gráfico (como 1{,}0\times10^{-3} ou 2{,}25\times10^{-3}) em vez de 1{,}5\times10^{-3}\ \Omega\cdot\text{cm}.
- DUsa \rho em \Omega\cdot\text{cm} sem converter para \Omega\cdot\text{m}, errando por fator 100 (daria 0,009 ou 90 conforme a troca).
Assunto: Resistência elétrica e leis de Ohm.
Reportar erro na resolução

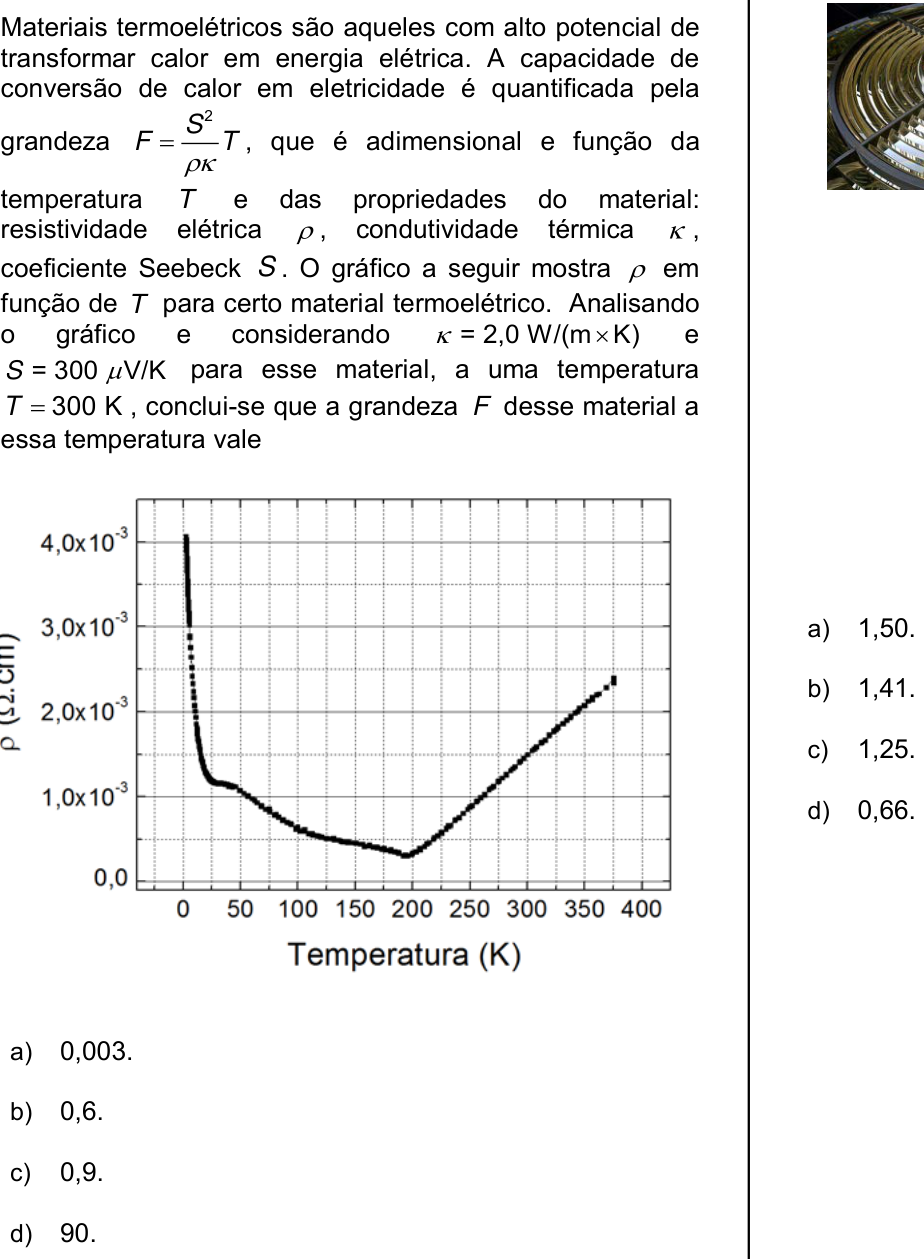

Ver como caiu na prova
Fonte: Comvest/Vestibular Unicamp 2018. Prova oficial ↗
