Questão 46 da UNICAMP 2018

1ª fase · Física: Associação de resistores

Nos últimos anos, materiais exóticos conhecidos como isolantes topológicos se tornaram objeto de intensa investigação científica em todo o mundo. De forma simplificada, esses materiais se caracterizam por serem isolantes elétricos no seu interior, mas condutores na sua superfície. Desta forma, se um isolante topológico for submetido a uma diferença de potencial U, teremos uma resistência efetiva na superfície diferente da resistência do seu volume, como mostra o circuito equivalente da figura abaixo. Nessa situação, a razão F = \frac{i_s}{i_V} entre a corrente i_s que atravessa a porção condutora na superfície e a corrente i_V que atravessa a porção isolante no interior do material vale

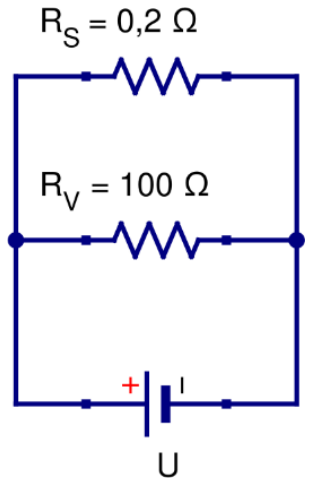

Circuito elétrico com dois resistores associados em paralelo a uma fonte de tensão contínua U: um resistor superior com R_S = 0,2 Ω e um intermediário com R_V = 100 Ω.

  1. A
    0,002.
  2. B
    0,2.
  3. C
    100,2.
  4. D
    500.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Os dois resistores estão em paralelo, então ambos ficam submetidos à mesma diferença de potencial U. Pela primeira lei de Ohm, a corrente em cada ramo é i = U/R.

  1. Corrente na superfície: i_S = \frac{U}{R_S} = \frac{U}{0{,}2}
  2. Corrente no volume: i_V = \frac{U}{R_V} = \frac{U}{100}
  3. Razão entre elas:
F = \frac{i_S}{i_V} = \frac{U/R_S}{U/R_V} = \frac{R_V}{R_S} = \frac{100}{0{,}2} = 500

A tensão U se cancela. Em um paralelo, a corrente é inversamente proporcional à resistência: o ramo de menor resistência (a superfície, com 0{,}2\ \Omega) conduz muito mais corrente que o de maior resistência (o volume, com 100\ \Omega). Por isso a razão deve ser maior que 1, o que é coerente com o resultado de 500.

Alternativa D.

Pegadinha: A alternativa A engana quem inverte a razão: a corrente é maior no ramo de menor resistência, então i_S/i_V deve ser maior que 1.

Por que as outras alternativas estão erradas

  • Ainverte a razão, calculando R_S/R_V = 0{,}2/100 = 0{,}002, que seria i_V/i_S.
  • Btoma apenas o valor de R_S como se fosse a razão, sem dividir pela outra resistência.
  • Csoma as resistências (100 + 0{,}2), o que não tem relação com a razão entre as correntes.

Assuntos: Associação de resistores, Resistência elétrica e leis de Ohm.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

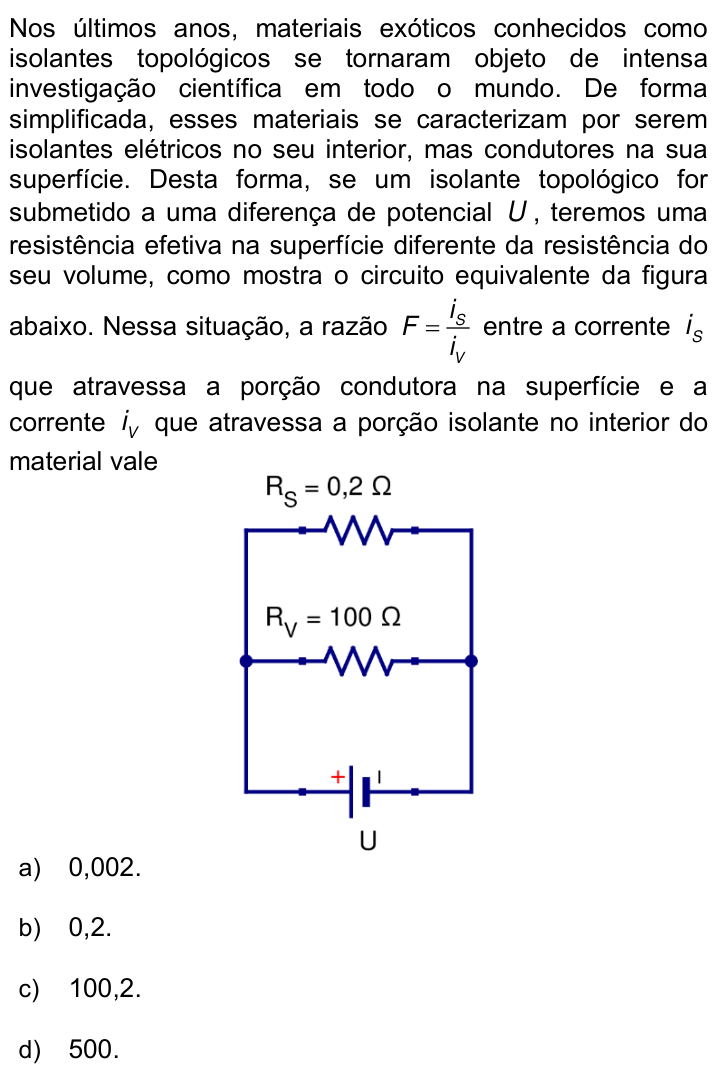

Ver como caiu na prova Questão 46 no caderno Q da UNICAMP 2018

Fonte: Comvest/Vestibular Unicamp 2018. Prova oficial ↗
