PRÁTICA COM QUESTÕES OFICIAIS

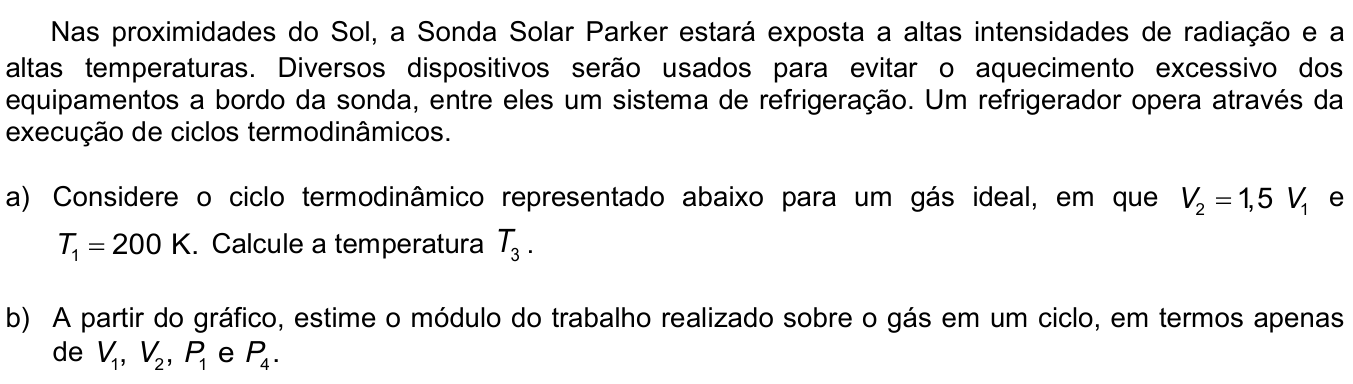

Questão 9 (2º dia) da 2ª fase da UNICAMP 2019
Nas proximidades do Sol, a Sonda Solar Parker estará exposta a altas intensidades de radiação e a altas temperaturas. Diversos dispositivos serão usados para evitar o aquecimento excessivo dos equipamentos a bordo da sonda, entre eles um sistema de refrigeração. Um refrigerador opera através da execução de ciclos termodinâmicos.
a) Considere o ciclo termodinâmico representado abaixo para um gás ideal, em que V_2 = 1{,}5\ V_1 e T_1 = 200\text{ K}. Calcule a temperatura T_3.
b) A partir do gráfico, estime o módulo do trabalho realizado sobre o gás em um ciclo, em termos apenas de V_1, V_2, P_1 e P_4.

Reportar erro na questão
Resolução comentada
Resolução comentada
a)
Para uma quantidade fixa de gás ideal, vale a equação PV=nRT. Na transformação de 1 para 2, a pressão é constante; portanto, a temperatura absoluta é diretamente proporcional ao volume:
Substituindo os dados do enunciado:
Como a transformação de 2 para 3 está indicada no gráfico como uma isoterma, a temperatura não varia nesse trecho. Assim, T_3=T_2.
Logo, T_3=300\ \text{K}.
b)
Em um ciclo termodinâmico, o módulo do trabalho corresponde à área interna do ciclo no diagrama de pressão por volume. Como o sentido é anti-horário, o trabalho realizado pelo gás é negativo, enquanto o trabalho realizado sobre ele é positivo.
Na malha, tanto o intervalo de V_1 a V_2 quanto o de P_1 a P_4 abrangem cinco divisões. Portanto, cada quadradinho representa:
Contando os quadradinhos inteiros e reunindo as frações de quadradinhos, estimamos a área interna em aproximadamente 20 quadradinhos. Assim:
Portanto, |W|\approx 0{,}8\,(V_2-V_1)(P_4-P_1).
Assuntos: Primeira lei da termodinâmica, Gases ideais e transformações gasosas.
