Questão 23 (3º dia) da 2ª fase da UNICAMP 2011

3º dia · Ciências da Natureza · Física: Gases ideais e transformações gasosas

Quando dois metais são colocados em contato formando uma junção, surge entre eles uma diferença de potencial elétrico que depende da temperatura da junção.

a) Uma aplicação usual desse efeito é a medição de temperatura através da leitura da diferença de potencial da junção. A vantagem desse tipo de termômetro, conhecido como termopar, é o seu baixo custo e a ampla faixa de valores de temperatura que ele pode medir. O gráfico a) abaixo mostra a diferença de potencial U na junção em função da temperatura para um termopar conhecido como Cromel-Alumel. Considere um balão fechado que contém um gás ideal cuja temperatura é medida por um termopar Cromel-Alumel em contato térmico com o balão. Inicialmente o termopar indica que a temperatura do gás no balão é T_i = 300\ \text{K}. Se o balão tiver seu volume quadruplicado e a pressão do gás for reduzida por um fator 3, qual será a variação \Delta U = U_{final} - U_{inicial} da diferença de potencial na junção do termopar?

b) Outra aplicação importante do mesmo efeito é o refrigerador Peltier. Neste caso, dois metais são montados como mostra a figura b) abaixo. A corrente que flui pelo anel é responsável por transferir o calor de uma junção para a outra. Considere que um Peltier é usado para refrigerar o circuito abaixo, e que este consegue drenar 10\% da potência total dissipada pelo circuito. Dados R_1 = 0{,}3\ \Omega, R_2 = 0{,}4\ \Omega e R_3 = 1{,}2\ \Omega, qual é a corrente i_c que circula no circuito, sabendo que o Peltier drena uma quantidade de calor Q = 540\ \text{J} em \Delta t = 40\ \text{s}?

Gráfico a) da diferença de potencial U em mV (eixo vertical, variando de 8 a 20 de 2 em 2) em função da temperatura T em K (eixo horizontal, variando de 200 a 500 de 50 em 50). O gráfico é uma reta crescente que passa pelos pontos (200, 8), (250, 10), (300, 12), (350, 14), (400, 16), (450, 18) e (500, 20).

Figura b) mostrando à esquerda o anel do refrigerador Peltier formado pelo metal 1 (semicírculo superior) e pelo metal 2 (semicírculo inferior conectado a um gerador), com corrente i_Peltier circulando no sentido horário, drenando calor Q da junção direita e liberando calor Q na junção esquerda. À direita, um circuito elétrico com uma fonte de tensão associada em série ao resistor R_1 e a uma associação em paralelo dos resistores R_2 e R_3, percorrido pela corrente total i_c.

Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.

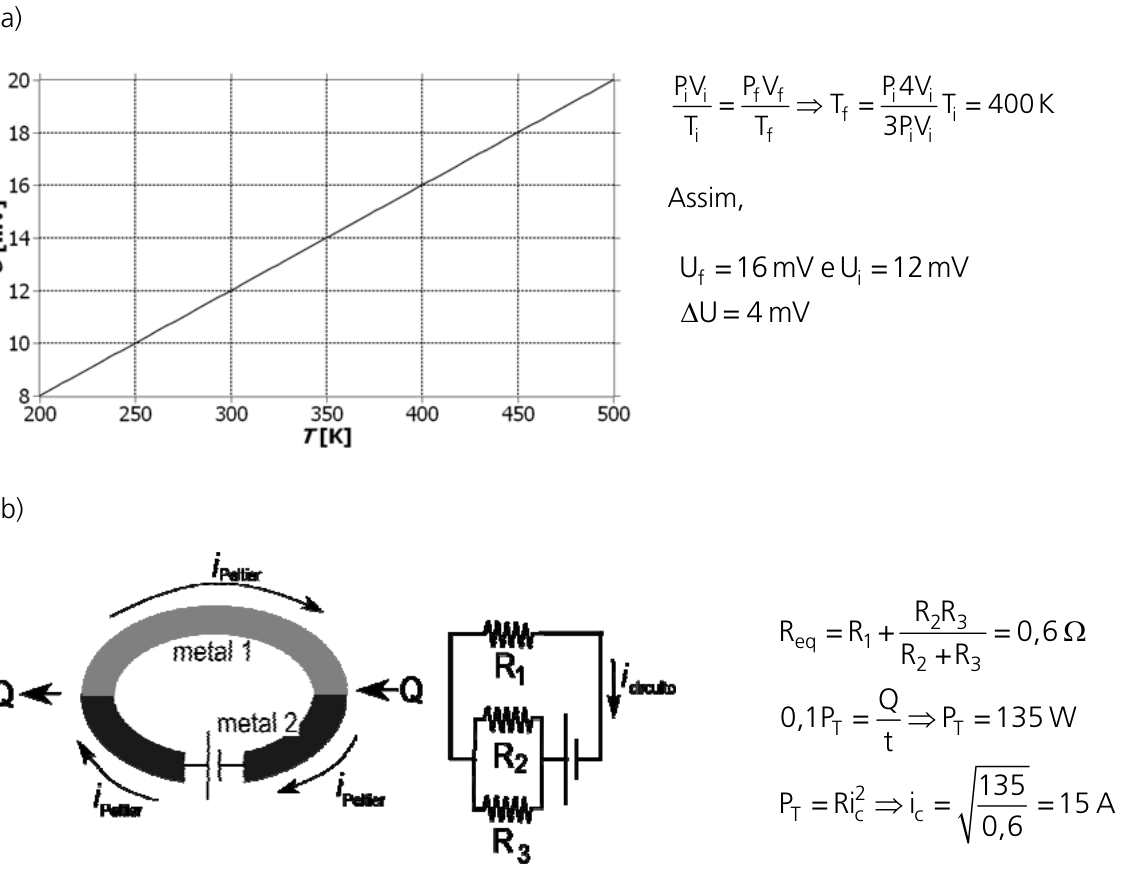

Resolução comentada

Resolução comentada

a) Para o gás ideal vale \frac{pV}{T}=\text{constante}. O volume quadruplica (V_f=4V_i) e a pressão cai por um fator 3 (p_f=p_i/3), então:

T_f=T_i\cdot\frac{p_f V_f}{p_i V_i}=300\cdot\frac{4}{3}=400\ \text{K}

No gráfico, T_i=300\ \text{K} corresponde a U_i=12\ \text{mV} e T_f=400\ \text{K} corresponde a U_f=16\ \text{mV}.

\Delta U=16-12=4\ \text{mV}

\Delta U = 4\ \text{mV}

b) O Peltier drena 10\% da potência dissipada pelo circuito. A potência drenada é:

P_{drenada}=\frac{Q}{\Delta t}=\frac{540}{40}=13{,}5\ \text{W}

Logo, a potência total dissipada é:

P_{total}=\frac{13{,}5}{0{,}10}=135\ \text{W}

A resistência equivalente do circuito é R_1 em série com R_2 e R_3 em paralelo:

R_{23}=\frac{0{,}4\cdot 1{,}2}{0{,}4+1{,}2}=0{,}3\ \Omega
R_{eq}=0{,}3+0{,}3=0{,}6\ \Omega

A corrente total i_c passa por R_{eq}, então P=R_{eq}\,i_c^2:

i_c^2=\frac{135}{0{,}6}=225 \Rightarrow i_c=15\ \text{A}

i_c = 15\ \text{A}

Assuntos: Gases ideais e transformações gasosas, Associação de resistores, Potência elétrica e efeito Joule.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

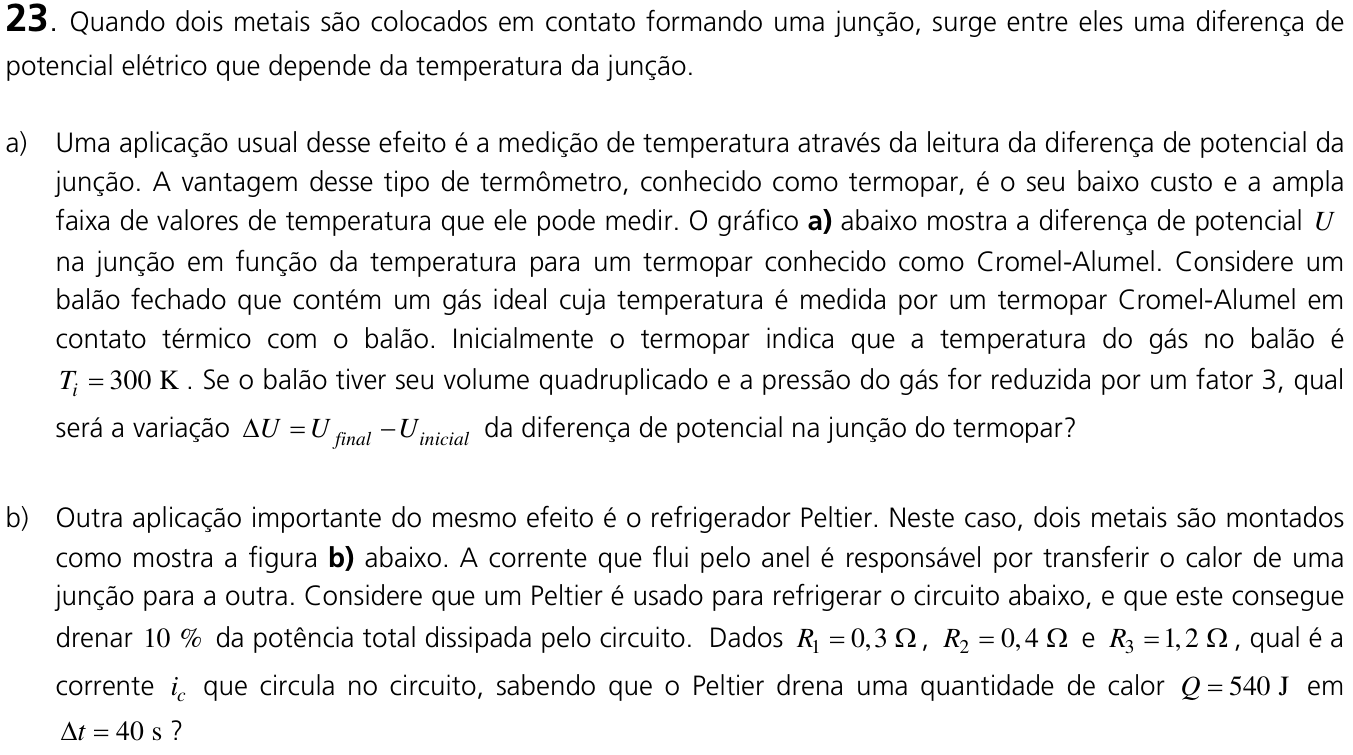

Ver como caiu na prova Questão 23 no caderno  da 2ª fase da UNICAMP 2011

Fonte: Comvest/Vestibular Unicamp 2011. Prova oficial ↗
