Questão 22 (3º dia) da 2ª fase da UNICAMP 2011

3º dia · Ciências da Natureza · Física: Propagação de calor: condução, convecção e irradiação

O grafeno é um material formado por uma única camada de átomos de carbono agrupados na forma de hexágonos, como uma colmeia. Ele é um excelente condutor de eletricidade e de calor e é tão resistente quanto o diamante. Os pesquisadores Geim e Novoselov receberam o prêmio Nobel de Física em 2010 por seus estudos com o grafeno.

a) A quantidade de calor por unidade de tempo \Phi que flui através de um material de área A e espessura d que separa dois reservatórios com temperaturas distintas T_1 e T_2, é dada por \Phi = \frac{kA(T_2 - T_1)}{d}, onde k é a condutividade térmica do material. Considere que, em um experimento, uma folha de grafeno de A = 2{,}8\ \mu\text{m}^2 e d = 1{,}4 \times 10^{-10}\ \text{m} separa dois microrreservatórios térmicos mantidos a temperaturas ligeiramente distintas T_1 = 300\ \text{K} e T_2 = 302\ \text{K}. Usando o gráfico abaixo, que mostra a condutividade térmica k do grafeno em função da temperatura, obtenha o fluxo de calor \Phi que passa pela folha nessas condições.

b) A resistividade elétrica do grafeno à temperatura ambiente, \rho = 1{,}0 \times 10^{-8}\ \Omega\text{m}, é menor que a dos melhores condutores metálicos, como a prata e o cobre. Suponha que dois eletrodos são ligados por uma folha de grafeno de comprimento L = 1{,}4\ \mu\text{m} e área de secção transversal A = 70\ \text{nm}^2, e que uma corrente i = 40\ \mu\text{A} percorra a folha. Qual é a diferença de potencial entre os eletrodos?

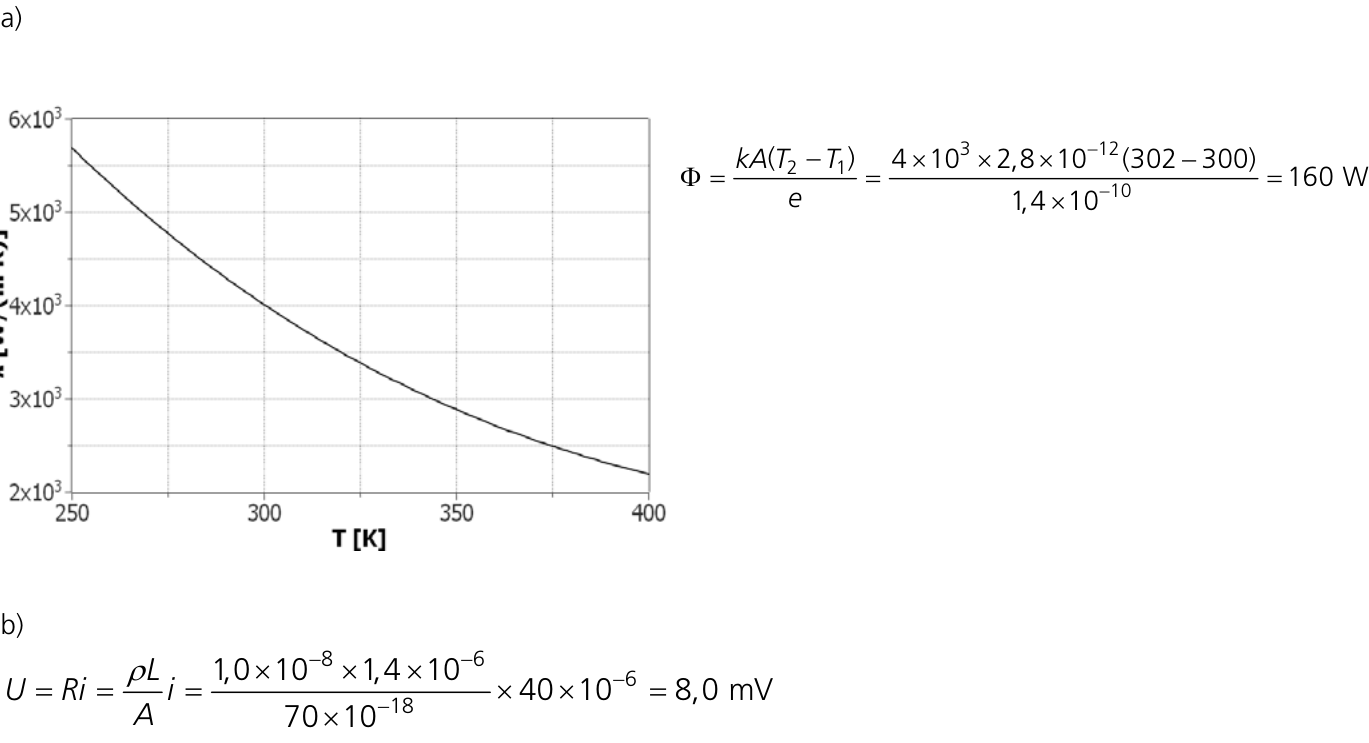

Gráfico da condutividade térmica k em W/(m K) versus a temperatura T em K, mostrando uma curva decrescente no intervalo de 250 a 400 K, passando exatamente pelo ponto (300, 4x10³)

Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Resolução comentada

a) Pelo gráfico, em T = 300\ \text{K} a curva passa por k = 4\times10^{3}\ \text{W/(m K)}. Como a diferença de temperatura é pequena (300 K a 302 K), podemos usar esse valor de k.

Convertendo a área: A = 2{,}8\ \mu\text{m}^2 = 2{,}8\times10^{-12}\ \text{m}^2.

  1. T_2 - T_1 = 2\ \text{K}
  2. Substituindo:
\Phi = \frac{kA(T_2-T_1)}{d} = \frac{4\times10^{3}\cdot 2{,}8\times10^{-12}\cdot 2}{1{,}4\times10^{-10}}
  1. Numerador: 4\times10^{3}\cdot2{,}8\times10^{-12}\cdot2 = 22{,}4\times10^{-9} = 2{,}24\times10^{-8}.
  2. Dividindo por 1{,}4\times10^{-10}: \Phi = 1{,}6\times10^{2}\ \text{W}.

\Phi = 1{,}6\times10^{2}\ \text{W} = 160\ \text{W}

b) Usamos a segunda lei de Ohm, R = \rho L/A, e depois a primeira lei, U = Ri.

Conversões: L = 1{,}4\ \mu\text{m} = 1{,}4\times10^{-6}\ \text{m}; A = 70\ \text{nm}^2 = 70\times10^{-18} = 7{,}0\times10^{-17}\ \text{m}^2; i = 40\ \mu\text{A} = 4{,}0\times10^{-5}\ \text{A}.

  1. Resistência:
R = \frac{1{,}0\times10^{-8}\cdot1{,}4\times10^{-6}}{7{,}0\times10^{-17}} = 0{,}2\times10^{3} = 2{,}0\times10^{2}\ \Omega
  1. Tensão:
U = Ri = 2{,}0\times10^{2}\cdot4{,}0\times10^{-5} = 8{,}0\times10^{-3}\ \text{V}

U = 8{,}0\times10^{-3}\ \text{V} = 8\ \text{mV}

Assuntos: Propagação de calor: condução, convecção e irradiação, Resistência elétrica e leis de Ohm.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

Este texto também caiu em

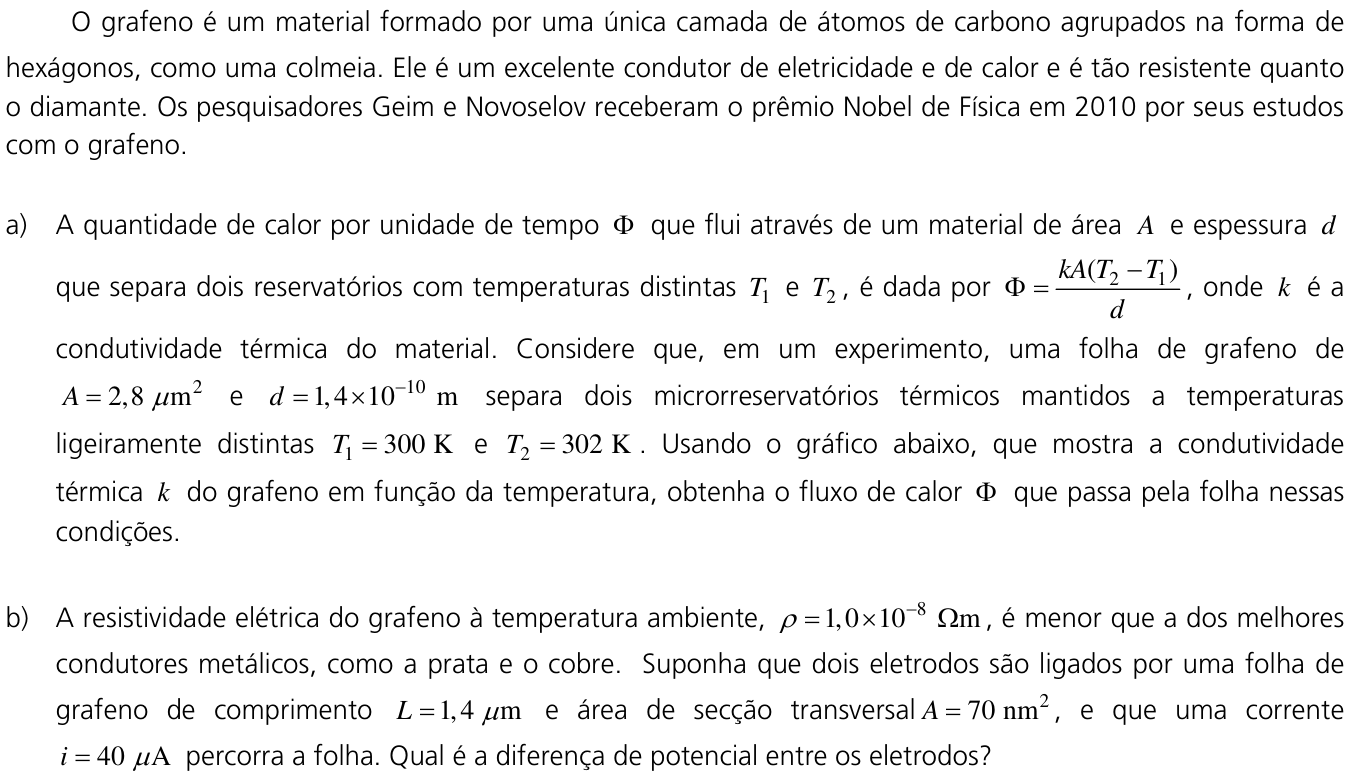

Ver como caiu na prova Questão 22 no caderno  da 2ª fase da UNICAMP 2011
