PRÁTICA COM QUESTÕES OFICIAIS

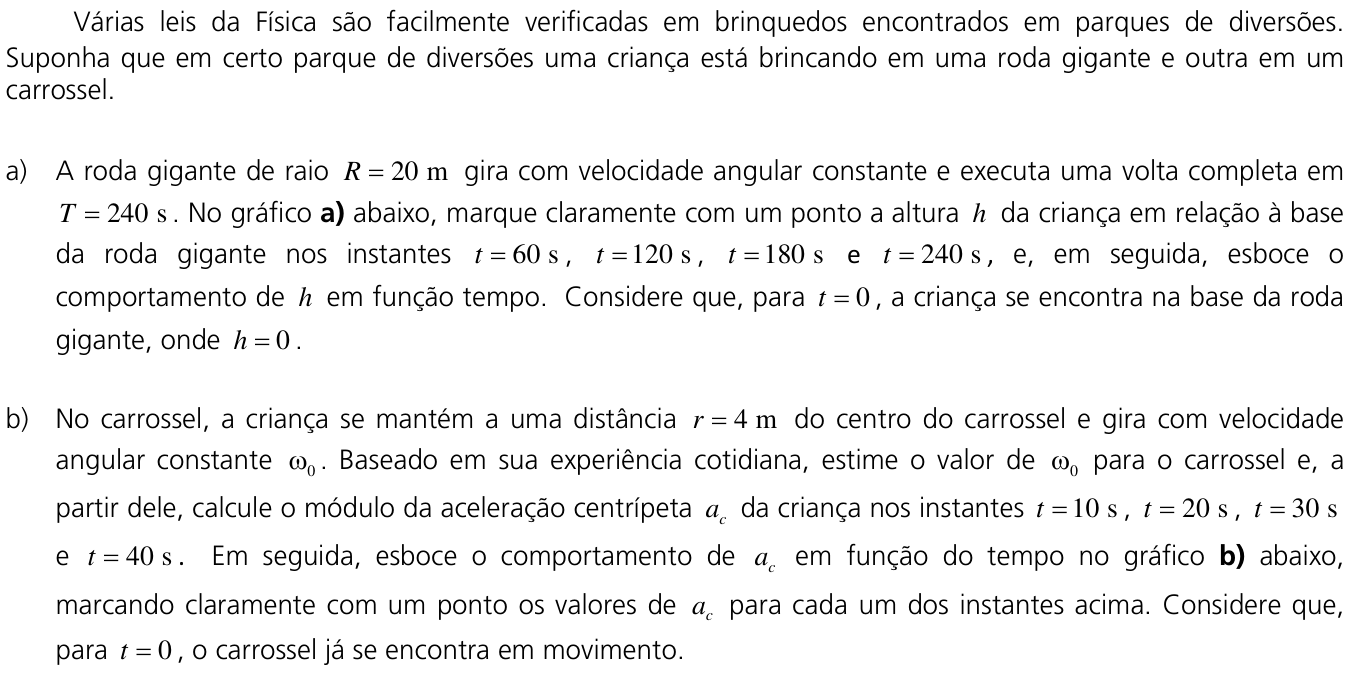

Questão 18 (3º dia) da 2ª fase da UNICAMP 2011
Várias leis da Física são facilmente verificadas em brinquedos encontrados em parques de diversões. Suponha que em certo parque de diversões uma criança está brincando em uma roda gigante e outra em um carrossel.
a) A roda gigante de raio R = 20\text{ m} gira com velocidade angular constante e executa uma volta completa em T = 240\text{ s}. No gráfico a) abaixo, marque claramente com um ponto a altura h da criança em relação à base da roda gigante nos instantes t = 60\text{ s}, t = 120\text{ s}, t = 180\text{ s} e t = 240\text{ s}, e, em seguida, esboce o comportamento de h em função tempo. Considere que, para t = 0, a criança se encontra na base da roda gigante, onde h = 0.
b) No carrossel, a criança se mantém a uma distância r = 4\text{ m} do centro do carrossel e gira com velocidade angular constante \omega_0. Baseado em sua experiência cotidiana, estime o valor de \omega_0 para o carrossel e, a partir dele, calcule o módulo da aceleração centrípeta a_c da criança nos instantes t = 10\text{ s}, t = 20\text{ s}, t = 30\text{ s} e t = 40\text{ s}. Em seguida, esboce o comportamento de a_c em função do tempo no gráfico b) abaixo, marcando claramente com um ponto os valores de a_c para cada um dos instantes acima. Considere que, para t = 0, o carrossel já se encontra em movimento.
Reportar erro na questão
Resolução comentada
Resolução comentada

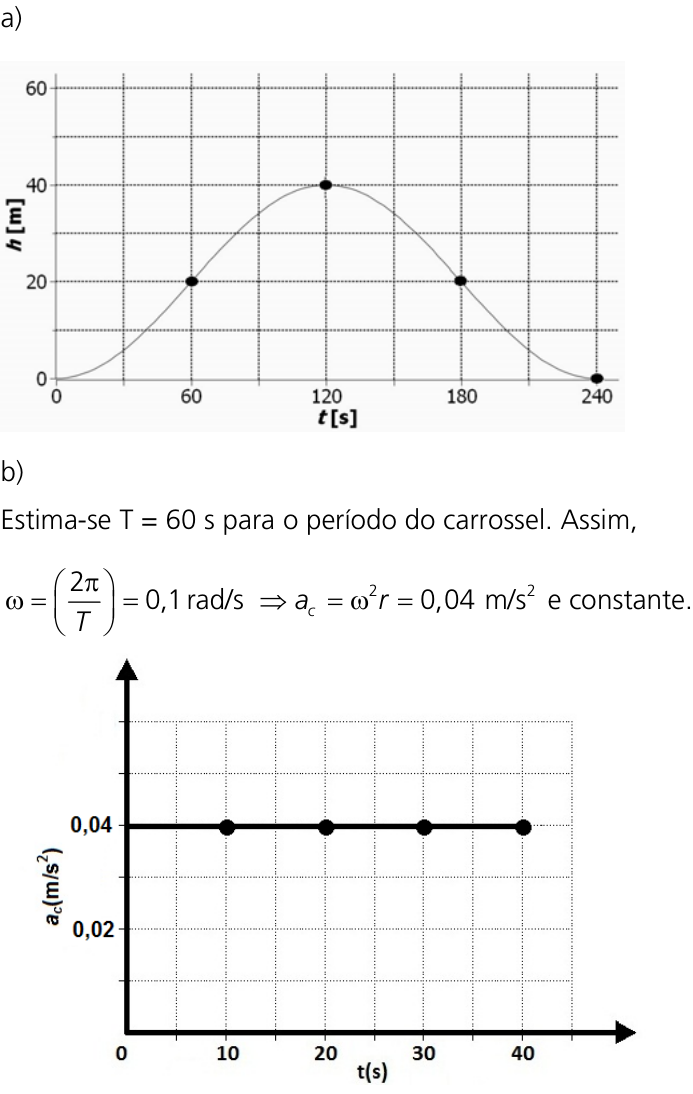

a)
Como a criança começa na base, sua altura inicial é zero. Após um quarto de volta, ela está na altura do centro; após meia volta, no topo; após três quartos de volta, novamente na altura do centro; e, após uma volta, retorna à base.
O centro está a R = 20\ \text{m} de altura, e o topo, a 2R = 40\ \text{m}. Como o período é 240\ \text{s}, marque no gráfico:
| t (\text{s}) | h (\text{m}) |
|---|---|
| 60 | 20 |
| 120 | 40 |
| 180 | 20 |
| 240 | 0 |
A altura é dada por
com t em segundos e h em metros. Para o esboço, trace uma curva suave passando pelos pontos, começando em (0,0), com tangentes horizontais na base e no topo — não segmentos de reta.
Pontos: (60\ \text{s},20\ \text{m}), (120\ \text{s},40\ \text{m}), (180\ \text{s},20\ \text{m}) e (240\ \text{s},0\ \text{m}); curva senoidal entre eles.
b)
Uma estimativa razoável para um carrossel é completar uma volta em aproximadamente 20\ \text{s}. Essa escolha não é única: o importante é adotar um valor plausível e calcular a aceleração de modo coerente. Assim,
No movimento circular uniforme, o módulo da aceleração centrípeta é a_c=\omega_0^2r. Portanto,
Como r e \omega_0 são constantes, esse módulo não varia com o tempo, embora a direção da aceleração mude, apontando sempre para o centro. Marque os quatro pontos com a mesma ordenada e trace uma reta horizontal desde t=0, pois o carrossel já está em movimento.
Para \omega_0\approx0{,}314\ \text{rad/s}, temos a_c\approx0{,}395\ \text{m/s}^2 em t=10, 20, 30 e 40\ \text{s}; o gráfico é uma reta horizontal.
Assuntos: Movimento circular uniforme e transmissão de movimento, Gráficos do movimento.
