PRÁTICA COM QUESTÕES OFICIAIS

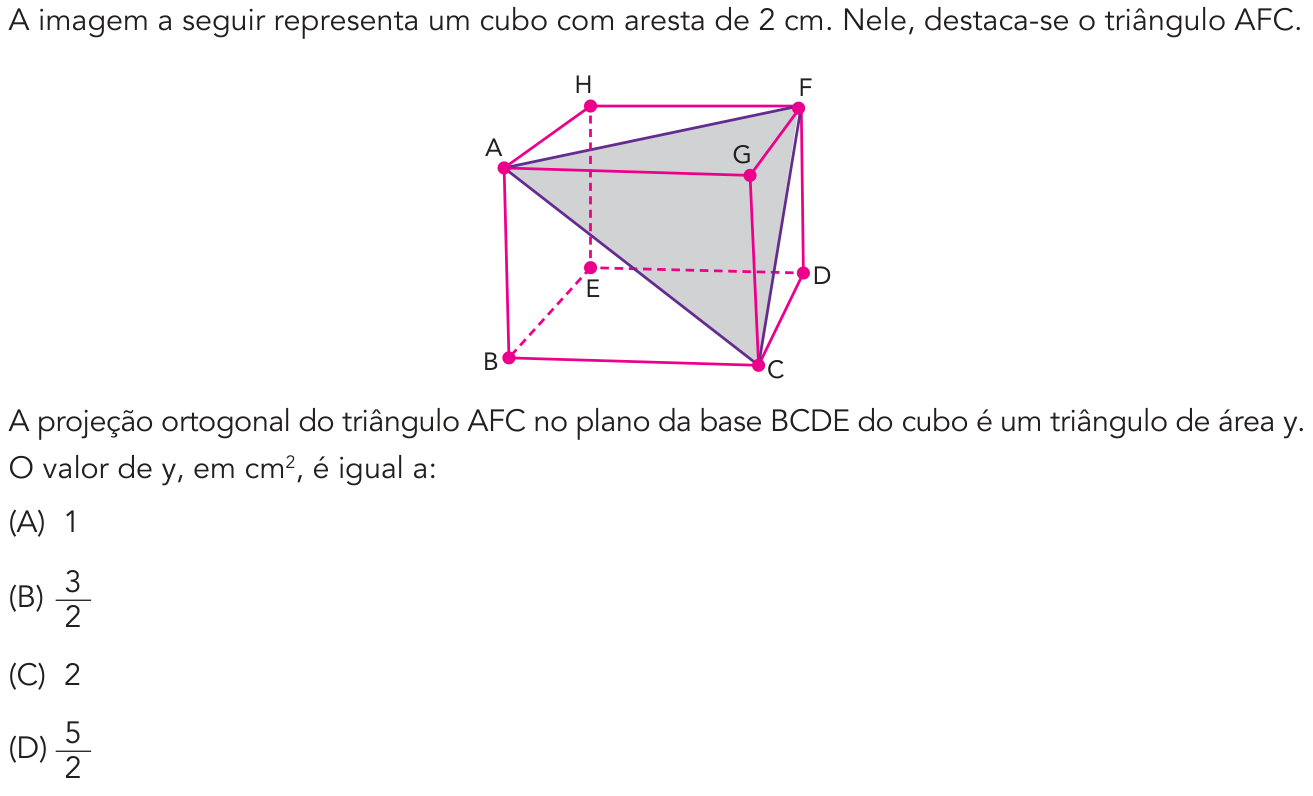

Questão 29 (2º exame) da UERJ 2020

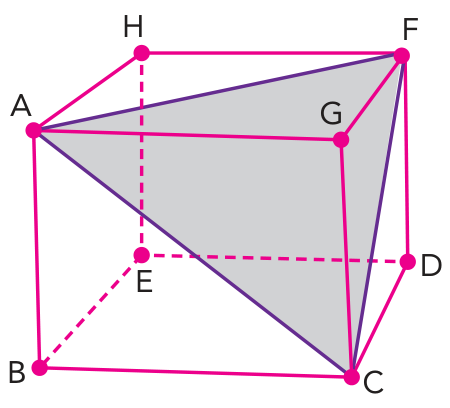

A imagem a seguir representa um cubo com aresta de 2 cm. Nele, destaca-se o triângulo AFC.

A projeção ortogonal do triângulo AFC no plano da base BCDE do cubo é um triângulo de área y.
O valor de y, em \text{cm}^2, é igual a:
- A1
- B\frac{3}{2}
- C2
- D\frac{5}{2}
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Projetar ortogonalmente é "derrubar" cada ponto perpendicularmente sobre o plano da base BCDE. Pela figura, a base é BCDE e a face de cima é AGFH, com as arestas verticais AB, GC, FD e HE.
Assim:
- A está sobre B, então a projeção de A é B;
- F está sobre D, então a projeção de F é D;
- C já está na base, então sua projeção é ele mesmo.
A projeção do triângulo AFC é, portanto, o triângulo BDC.
Na base, que é um quadrado de lado 2 cm, B, C e D são três vértices consecutivos: BC e CD são lados e o ângulo em C é reto. Logo, BDC é um triângulo retângulo com catetos 2 cm e 2 cm.
Calculando a área:
Ou seja, a projeção ocupa metade do quadrado da base, cuja área é 4\ \text{cm}^2.
Alternativa C.
Por que as outras alternativas estão erradas
- AUsa catetos de 1 cm, como se a projeção fosse formada por pontos médios, o que não ocorre.
- BValor sem justificativa geométrica; não decorre de nenhum triângulo da base com catetos 2 e 2.
- DValor sem justificativa geométrica; ultrapassa a área do triângulo BDC, que é metade da base.
Assuntos: Vistas, projeções e planificações, Áreas e perímetros de polígonos.
