Questão 12 do ITA 2021

1ª fase · Física

Texto-base das questões 01 a 15 · 1ª fase

Quando precisar use os seguintes valores para as constantes:

Aceleração local da gravidade g=10\text{ m/s}^2. Constante gravitacional universal G=6{,}67\times 10^{-11}\text{ m}^3.\text{kg}^{-1}.\text{s}^{-2}.

Velocidade da luz no vácuo c=3{,}0\times 10^8\text{ m/s}. Constante de Planck reduzida \hbar= 1{,}05\times 10^{-34}\text{ J.s}.

Permeabilidade magnética do vácuo \mu_0=4\pi\times 10^{-7}\text{ N.A}^{-2}. Carga elétrica elementar e=1{,}6\times 10^{-19}\text{ C}.

Massa do elétron m_0=9{,}1\times 10^{-31}\text{ kg}. Constante eletrostática do vácuo K_0=9{,}0\times 10^9\text{ N.m}^2.C^{-2}.

Considere os resistores A, B, C e D, cujas resistências elétricas são dadas respectivamente por R_A, R_B, R_C e R_D e cujas curvas características são apresentadas na figura ao lado. Denotando a resistência equivalente de associações em série e em paralelo, respectivamente, por A_S e A_\parallel, assinale a alternativa que contém uma relação correta entre R_A, R_B, R_C e R_D.

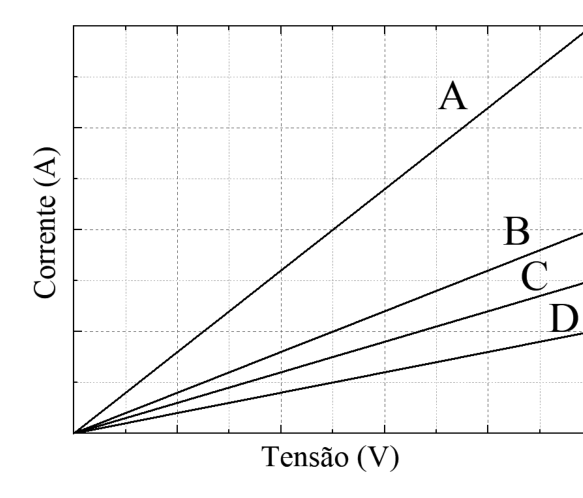

Gráfico de Corrente (A) versus Tensão (V) sobre uma malha quadriculada, apresentando as curvas características lineares partindo da origem para os quatro resistores identificados como A, B, C e D, em ordem decrescente de inclinação.

  1. A
    R_B = A_\parallel \text{ de } (R_C \text{ e } R_D)
  2. B
    R_D = A_S \text{ de } (R_A \text{ e } R_B)
  3. C
    R_A = A_\parallel \text{ de } (R_C \text{ e } R_D)
  4. D
    R_A = A_S \text{ de } (R_B \text{ e } R_C)
  5. E
    R_D = A_S \text{ de } (R_A \text{ e } R_C)
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada Em breve: a resolução passo a passo desta questão.

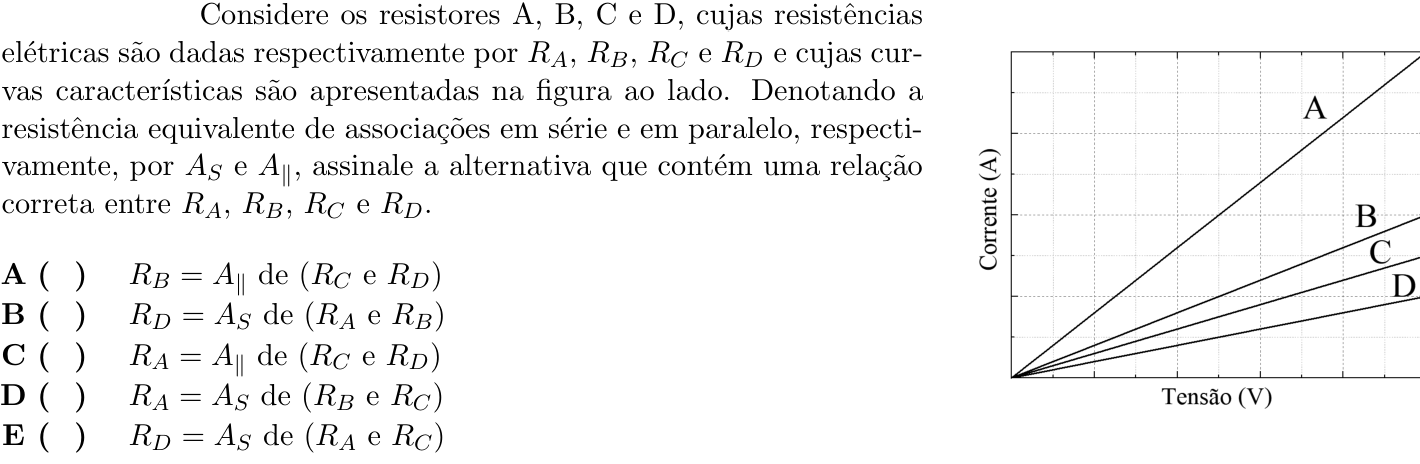

Ver como caiu na prova Questão 12 no caderno 1ª fase do ITA 2021
