PRÁTICA COM QUESTÕES OFICIAIS

Questão 12 do ITA 2020

1ª fase · Física

Texto-base das questões 01 a 15 · 1ª fase

Considere g como o módulo da aceleração local da gravidade e, quando necessário, use g = 10\ \text{m/s}^2.

Considere o circuito da figura no qual há uma chave elétrica, um reostato linear de comprimento total de 20\text{ cm}, uma fonte de tensão V = 1{,}5\text{ V} e um capacitor de capacitância C = 10\ \mu\text{F} conectado a um ponto intermediário do reostato, de modo a manter contato elétrico e permitir seu carregamento. A resistência R entre uma das extremidades do reostato e o ponto de contato elétrico, a uma distância x, varia segundo o gráfico ao lado.

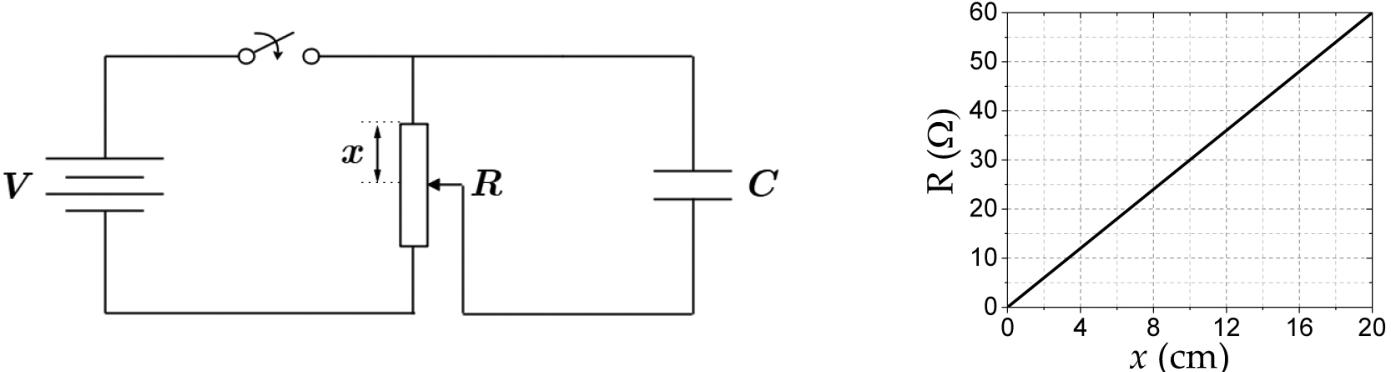

Esquema do circuito com uma fonte de tensão V, uma chave, um reostato vertical com derivação móvel a uma distância x e um capacitor C conectado em paralelo ao segmento superior do reostato; ao lado, gráfico cartesiano da resistência R em ohms versus a distância x em centímetros, mostrando uma reta crescente que vai da origem (0, 0) até o ponto (20, 60).

Com a chave fechada e no regime estacionário, a carga no capacitor é igual a

  1. A
    1{,}5\text{ mC}.
  2. B
    75\ \mu\text{C}.
  3. C
    75x\ \mu\text{C/cm}.
  4. D
    15x\ \mu\text{C/cm}.
  5. E
    7{,}5\ \mu\text{C}.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada Em breve: a resolução passo a passo desta questão.

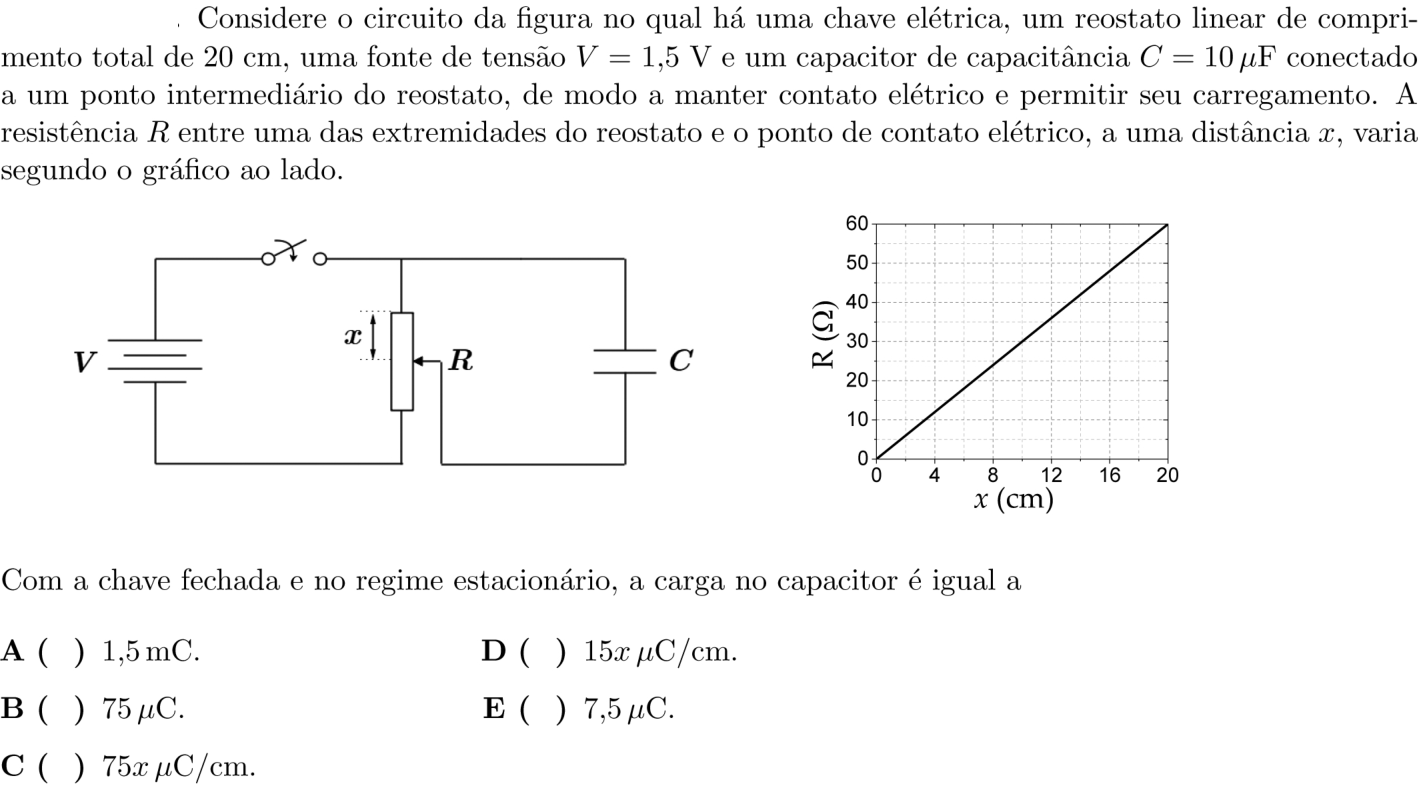

Ver como caiu na prova Questão 12 no caderno 1ª fase do ITA 2020

Fonte: ITA 2020 · 1ª fase. Prova oficial ↗
