Questão 17 do IME 2026

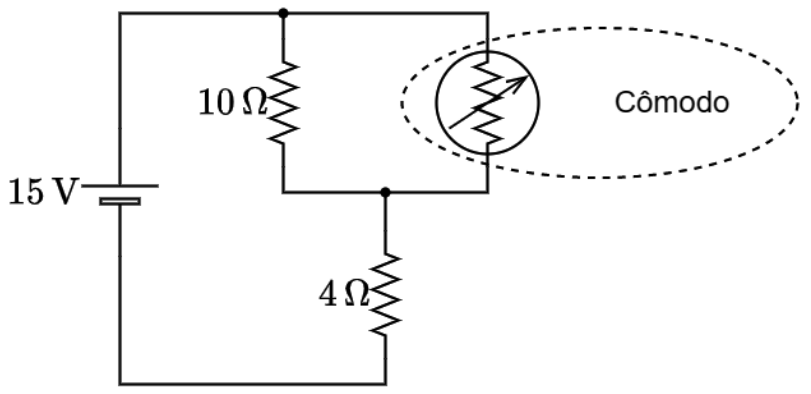

Figura 1

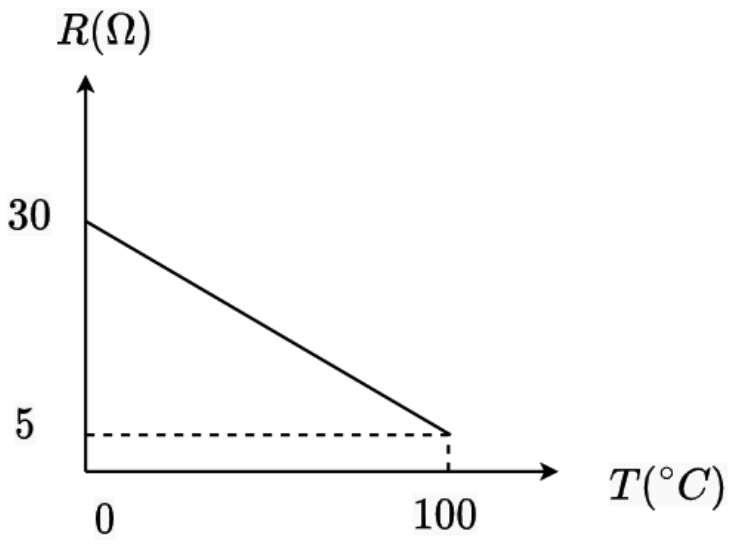

Figura 2
O circuito da Figura 1 é empregado para medir a temperatura de um cômodo. Um dos componentes do circuito é o termistor, que é um resistor cuja resistência varia com a temperatura. Considerando o comportamento da resistência dado pelo gráfico da Figura 2 e o fato da potência fornecida pela fonte de 15\ \text{V} ser de 22{,}5\ \text{W}, a temperatura do cômodo, em {}^\circ\text{C}, é:
- A100
- B80
- C60
- D40
- E20
Reportar erro na questão
Resolução comentada
A potência fornecida pela fonte é P = V^2/R_{eq}, então a resistência equivalente do circuito é:
O resistor de 4\ \Omega está em série com o paralelo entre 10\ \Omega e o termistor (R_T). Logo, o paralelo vale:
Agora, achamos R_T a partir do paralelo:
Portanto R_T = 15\ \Omega.
O gráfico é uma reta que vai de 30\ \Omega (a 0\ {}^\circ\text{C}) a 5\ \Omega (a 100\ {}^\circ\text{C}). O coeficiente angular é:
Equação da reta: R = 30 - 0{,}25\,T.
Com R = 15:
Alternativa C.
Por que as outras alternativas estão erradas
- A100\ {}^\circ\text{C} corresponde a R = 5\ \Omega, o extremo do gráfico, não a 15\ \Omega.
- B80\ {}^\circ\text{C} daria R = 10\ \Omega, valor que aparece como resistência equivalente total, não como a do termistor.
- D40\ {}^\circ\text{C} daria R = 20\ \Omega; erro típico ao tratar o paralelo incorretamente.
- E20\ {}^\circ\text{C} daria R = 25\ \Omega, que não satisfaz o paralelo de 6\ \Omega.
Assuntos: Associação de resistores, Potência elétrica e efeito Joule.
Reportar erro na resolução

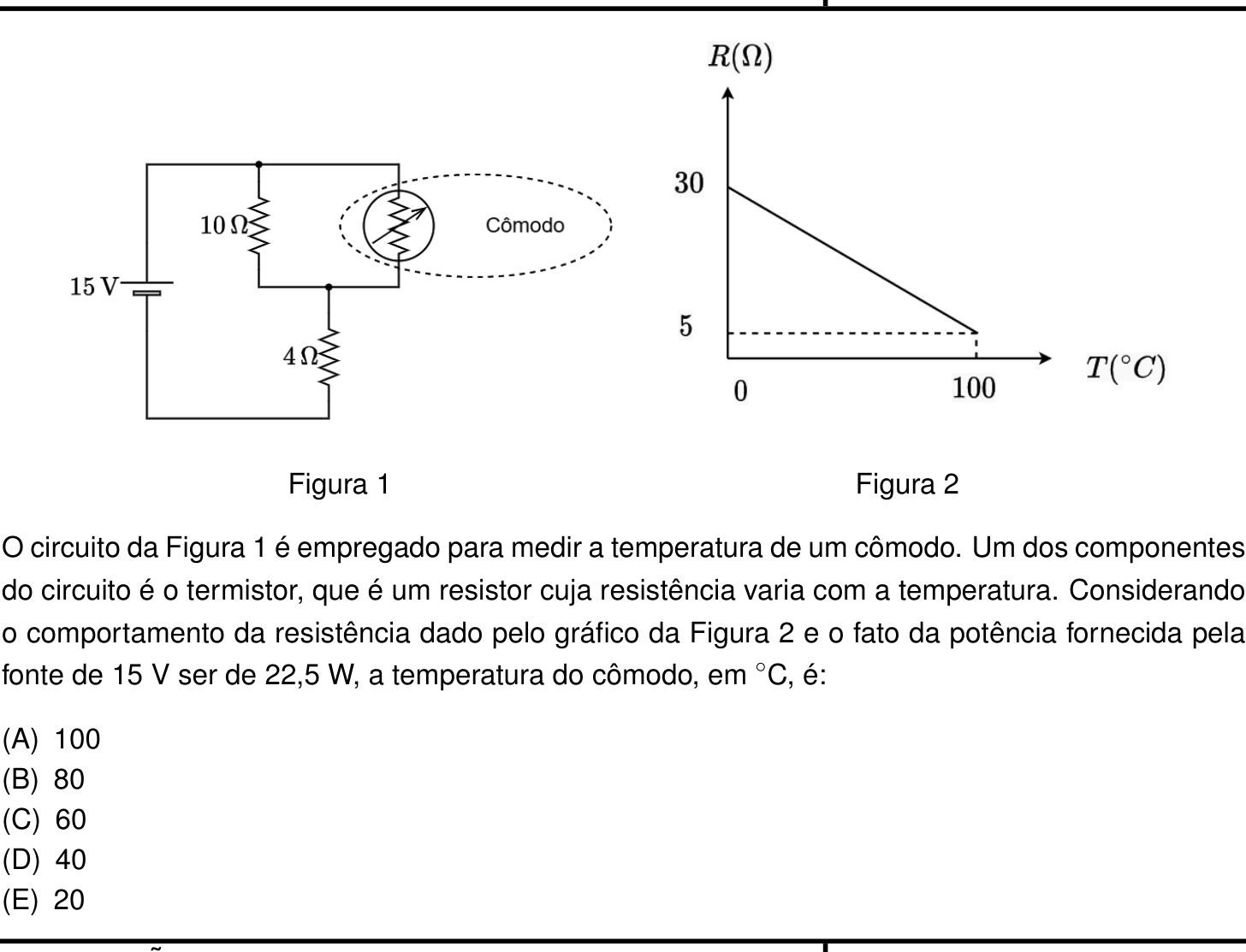

Ver como caiu na prova
