Questão 72 da FUVEST 2024

1ª fase

Um protótipo de máquina térmica caseira baseia-se num motor de quatro etapas e pode ser construído com o auxílio de uma bomba de bicicleta, uma pequena câmara de pneu e um aquecedor térmico. Na primeira etapa, o gás da câmara de pneu é comprimido adiabaticamente. Na segunda etapa, o gás é aquecido isovolumetricamente. Na terceira etapa, o gás sofre uma expansão adiabática e, finalmente, na quarta etapa, um resfriamento isovolumétrico.

Assinale a alternativa que melhor representa o diagrama correspondente a essa máquina térmica no plano pressão (p) x volume (V).

Note e adote:
Despreze efeitos de dilatação ou contração da câmara do pneu.

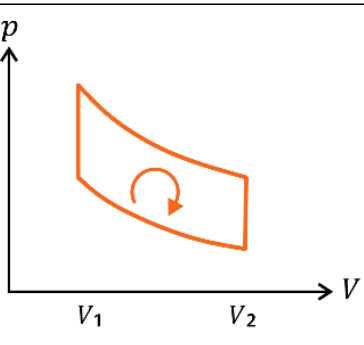

  1. A
    Diagrama de pressão p no eixo vertical e volume V no eixo horizontal, com V₁ e V₂ indicados. O ciclo laranja é formado por duas curvas decrescentes, superior e inferior, unidas por segmentos verticais em V₁ e V₂. Uma seta circular interna indica o sentido horário.

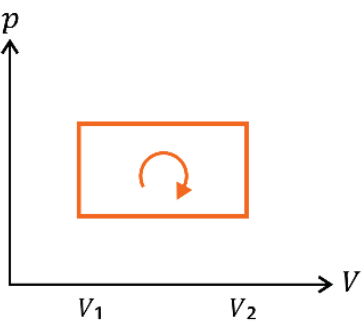

  2. B
    Diagrama de pressão p no eixo vertical e volume V no eixo horizontal, com V₁ e V₂ indicados. O ciclo laranja é retangular, com dois segmentos horizontais unidos por segmentos verticais em V₁ e V₂. Uma seta circular interna indica o sentido horário.

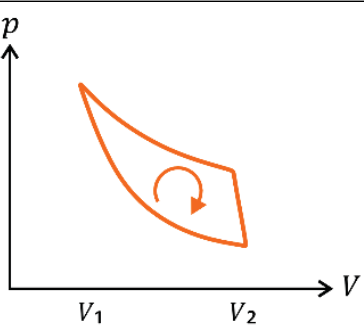

  3. C
    Diagrama de pressão p no eixo vertical e volume V no eixo horizontal, com V₁ e V₂ indicados. O ciclo laranja apresenta duas curvas decrescentes que se encontram no ponto superior esquerdo, próximo de V₁, e são unidas à direita por um segmento inclinado, próximo de V₂. Uma seta circular interna indica o sentido horário.

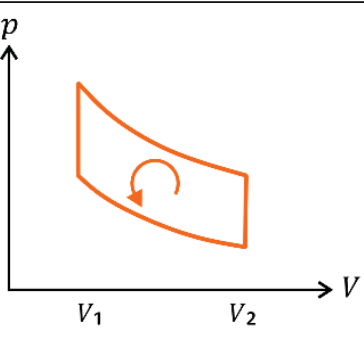

  4. D
    Diagrama de pressão p no eixo vertical e volume V no eixo horizontal, com V₁ e V₂ indicados. O ciclo laranja é formado por duas curvas decrescentes, superior e inferior, unidas por segmentos verticais em V₁ e V₂. Uma seta circular interna indica o sentido anti-horário.
  5. E
    Diagrama de pressão p no eixo vertical e volume V no eixo horizontal, com V₁ e V₂ indicados. O ciclo laranja é retangular, com dois segmentos horizontais unidos por segmentos verticais em V₁ e V₂. Uma seta circular interna indica o sentido anti-horário.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada Em breve: a resolução passo a passo desta questão.

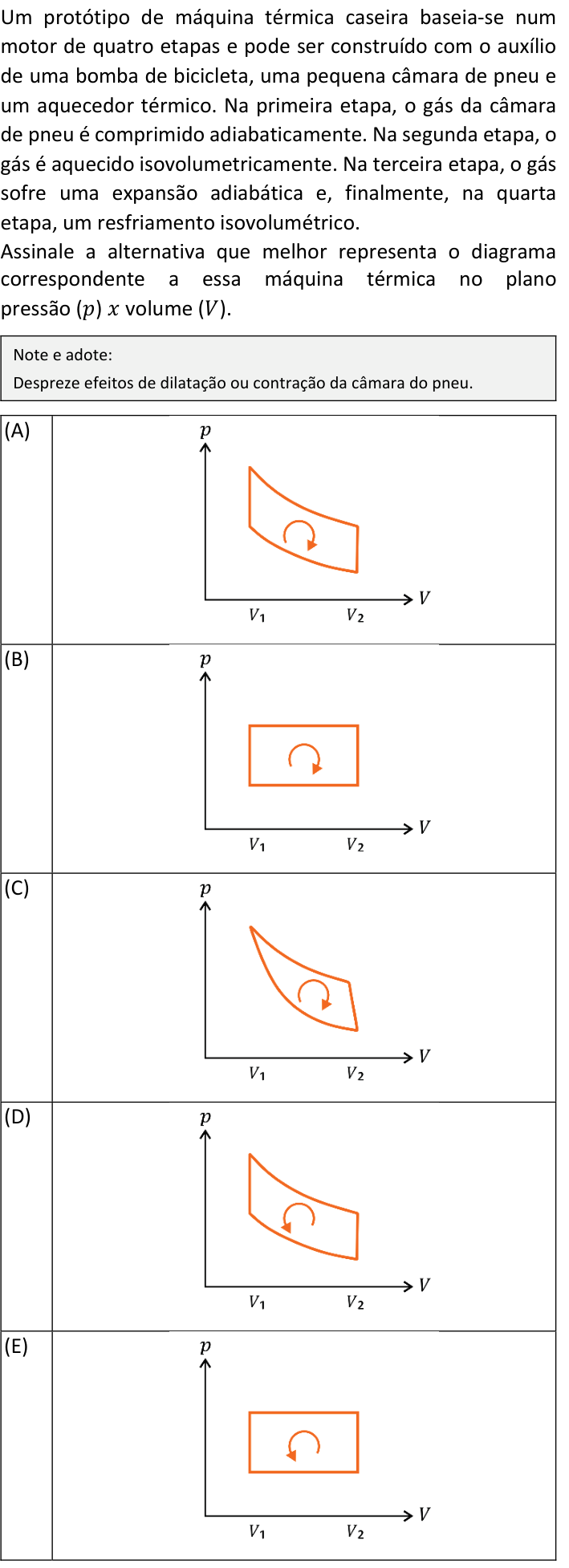

Ver como caiu na prova Questão 72 no caderno da FUVEST 2024
