Questão 19 da FUVEST 2008

1ª fase

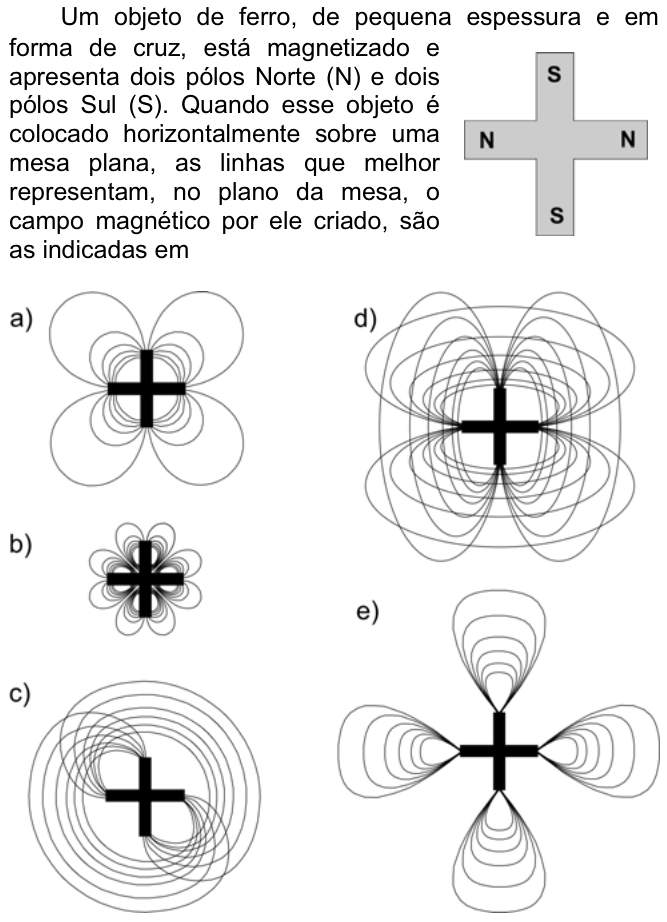

Um objeto de ferro, de pequena espessura e em forma de cruz, está magnetizado e apresenta dois pólos Norte (N) e dois pólos Sul (S). Quando esse objeto é colocado horizontalmente sobre uma mesa plana, as linhas que melhor representam, no plano da mesa, o campo magnético por ele criado, são as indicadas em

Objeto de ferro em forma de cruz com polos Sul (S) nas extremidades verticais e polos Norte (N) nas extremidades horizontais.

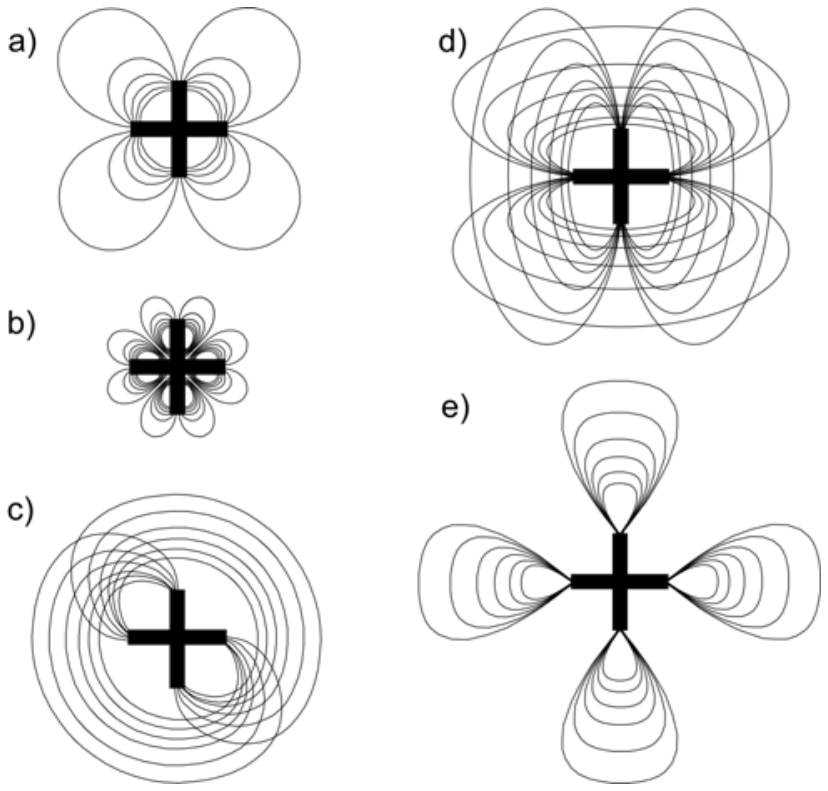

Conjunto de diagramas de linhas de campo magnético para o objeto em cruz correspondentes às alternativas de a a e.

  1. A
  2. B
  3. C
  4. D
  5. E
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

As linhas de campo saem do pólo Norte e chegam ao pólo Sul, sem se cruzar. Na cruz, os dois Norte estão nas pontas horizontais (esquerda e direita) e os dois Sul nas pontas verticais (em cima e embaixo).

Como os pólos vizinhos são opostos, cada ponta Norte deve ligar-se às duas pontas Sul mais próximas: as linhas que saem da ponta direita fazem curvas para cima e para baixo, terminando nas pontas de cima e de baixo. O mesmo vale para a ponta esquerda.

Assim, o desenho deve ter quatro "laços" (pétalas), um em cada quadrante (superior direito, superior esquerdo, inferior direito, inferior esquerdo), cada um ligando uma ponta horizontal a uma ponta vertical.

Conferindo as figuras:

  1. Em (e), as linhas ficam em frente a cada ponta, ligando pólos iguais ou o mesmo pólo a si mesmo, o que é impossível.
  2. Em (d) e (c), as linhas envolvem a cruz toda como num ímã simples, e não há quatro pólos.
  3. Em (b), há oito laços, como se houvesse oito pólos.
  4. Em (a), há quatro laços grandes nos quadrantes, cada um unindo uma ponta horizontal a uma vertical, como o esperado.

Portanto, a figura (a) representa o campo.

Alternativa A.

Por que as outras alternativas estão erradas

  • BMostra oito laços, o que corresponderia a oito pólos, e não aos quatro da cruz.
  • CRepresenta um ímã com dois pólos apenas, com linhas envolvendo a cruz em diagonal.
  • DDesenha linhas de um ímã em barra vertical, ignorando os pólos Norte horizontais.
  • ECada linha sai e volta para a mesma ponta, o que é impossível, pois as linhas ligam Norte a Sul.

Assuntos: campo magnético, linhas de campo, ímãs.
