PRÁTICA COM QUESTÕES OFICIAIS

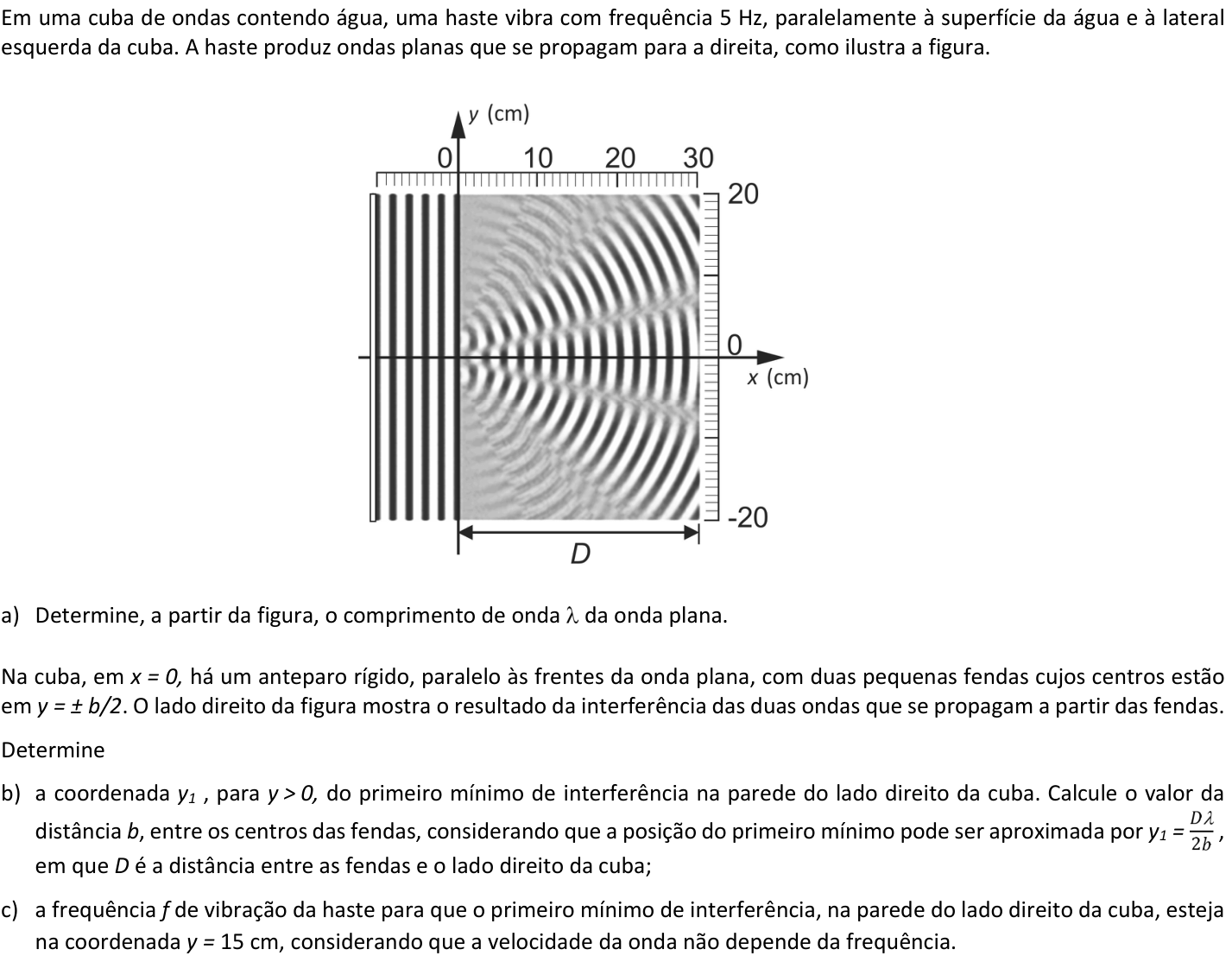

Questão F06 da 2ª fase da FUVEST 2019

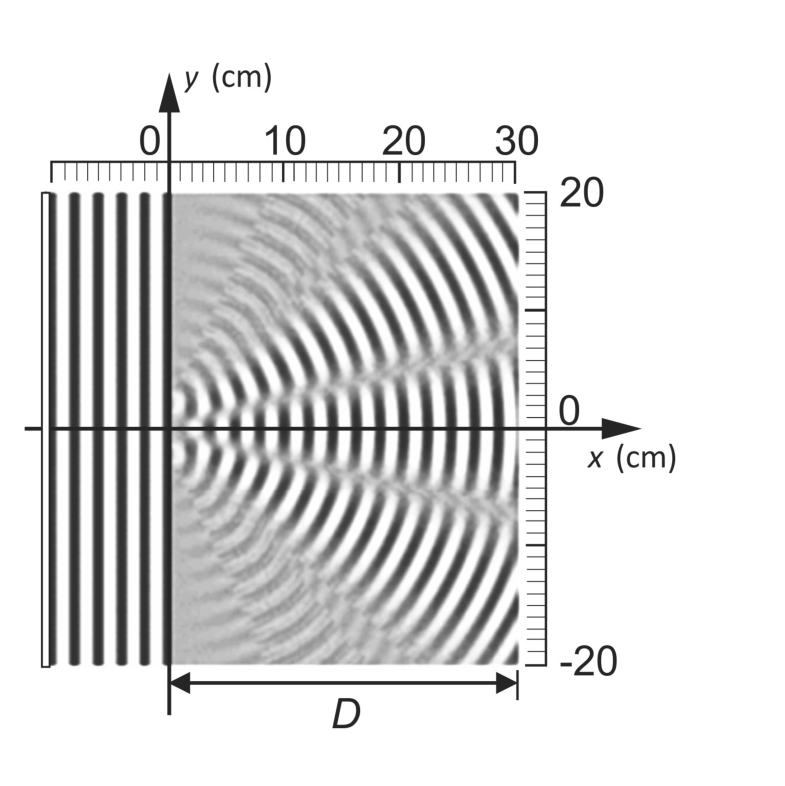

Em uma cuba de ondas contendo água, uma haste vibra com frequência 5\text{ Hz}, paralelamente à superfície da água e à lateral esquerda da cuba. A haste produz ondas planas que se propagam para a direita, como ilustra a figura.

a) Determine, a partir da figura, o comprimento de onda \lambda da onda plana.
Na cuba, em x = 0, há um anteparo rígido, paralelo às frentes da onda plana, com duas pequenas fendas cujos centros estão em y = \pm\ b/2. O lado direito da figura mostra o resultado da interferência das duas ondas que se propagam a partir das fendas.
Determine
b) a coordenada y_1 , para y > 0, do primeiro mínimo de interferência na parede do lado direito da cuba. Calcule o valor da distância b, entre os centros das fendas, considerando que a posição do primeiro mínimo pode ser aproximada por y_1 = \frac{D\lambda}{2b}, em que D é a distância entre as fendas e o lado direito da cuba;
c) a frequência f de vibração da haste para que o primeiro mínimo de interferência, na parede do lado direito da cuba, esteja na coordenada y = 15\text{ cm}, considerando que a velocidade da onda não depende da frequência.
Reportar erro na questão
Resolução comentada
a)
A questão cobra a leitura de uma figura de interferência em cuba de ondas. À esquerda do anteparo, as faixas escuras paralelas são frentes de onda consecutivas (cristas), separadas por um comprimento de onda. Pela régua do eixo x, entre x \approx -10\ \text{cm} e o anteparo, em x = 0, cabem 5 espaçamentos iguais entre essas faixas:
\lambda = 2\ \text{cm}
b)
Um mínimo de interferência é um ponto onde as ondas das duas fendas chegam em oposição de fase e se anulam. Na figura, os mínimos formam linhas nodais: faixas cinzentas, sem cristas nem vales, que saem das fendas em leque. Não confunda com as faixas escuras, que são cristas.
A primeira linha nodal acima do eixo, a mais próxima de y = 0, chega à parede direita (x = D = 30\ \text{cm}) entre y \approx 7\ \text{cm} e y \approx 7{,}5\ \text{cm}. Tomando y_1 \approx 7{,}5\ \text{cm} e isolando b na expressão dada:
Com a leitura y_1 \approx 7\ \text{cm}, sai b \approx 4{,}3\ \text{cm}; a diferença é só de precisão na leitura da figura.
y_1 \approx 7{,}5\ \text{cm} e b \approx 4\ \text{cm}
c)
Com as mesmas fendas e a mesma distância D, a expressão y_1 = \dfrac{D\lambda}{2b} mostra que a posição do primeiro mínimo é proporcional a \lambda. Para levar o mínimo de 7{,}5\ \text{cm} para 15\ \text{cm}, o comprimento de onda precisa dobrar:
A velocidade não depende da frequência e vale v = \lambda f = 2 \cdot 5 = 10\ \text{cm/s}. Então:
Com a leitura y_1 \approx 7\ \text{cm}, a mesma proporção dá f' = 5 \cdot \dfrac{7}{15} \approx 2{,}3\ \text{Hz}.
f \approx 2{,}5\ \text{Hz}
Assuntos: Fenômenos ondulatórios: interferência, difração e polarização, Ondas: conceitos e equação fundamental.
