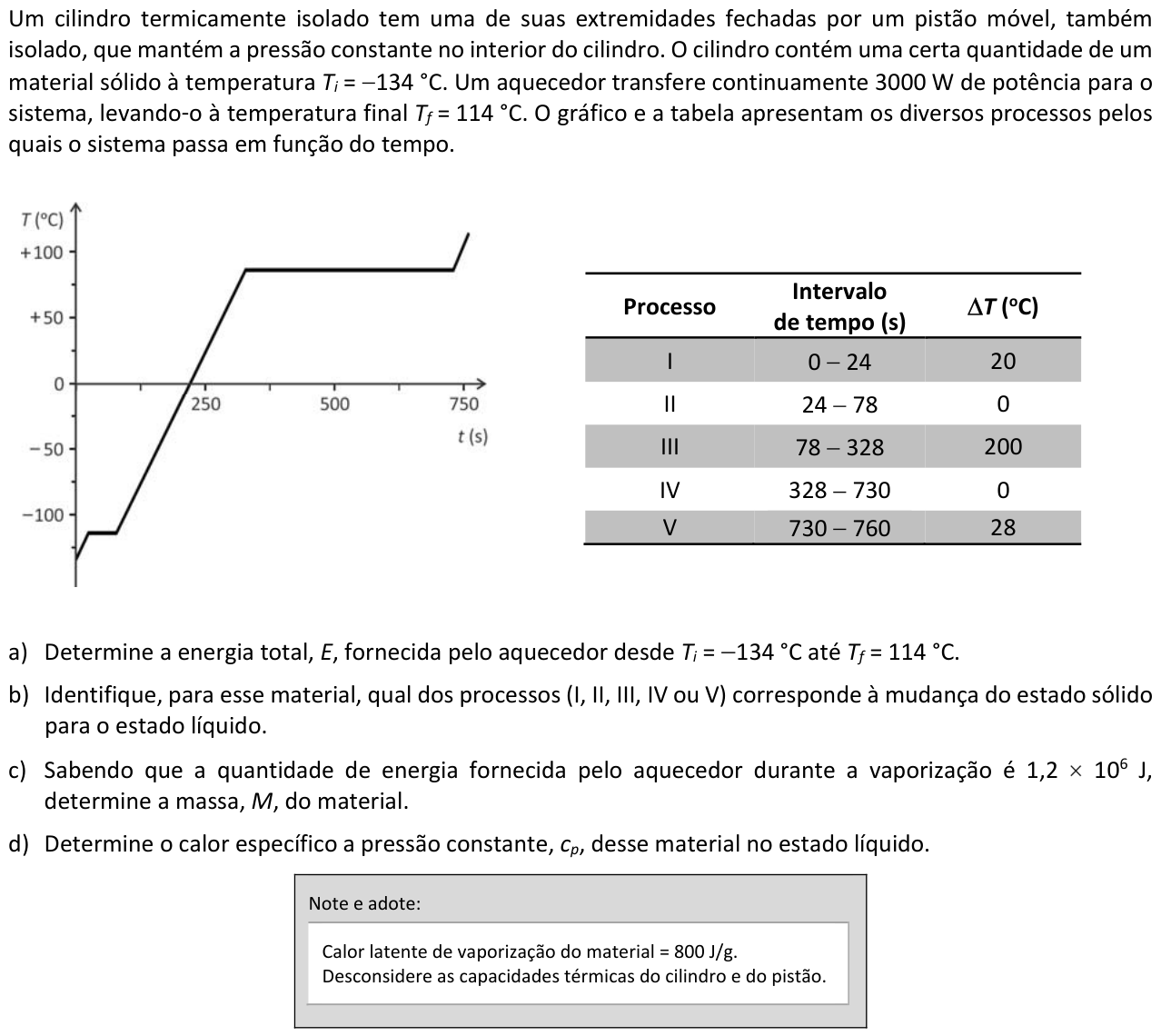

Questão F02 da 2ª fase da FUVEST 2017

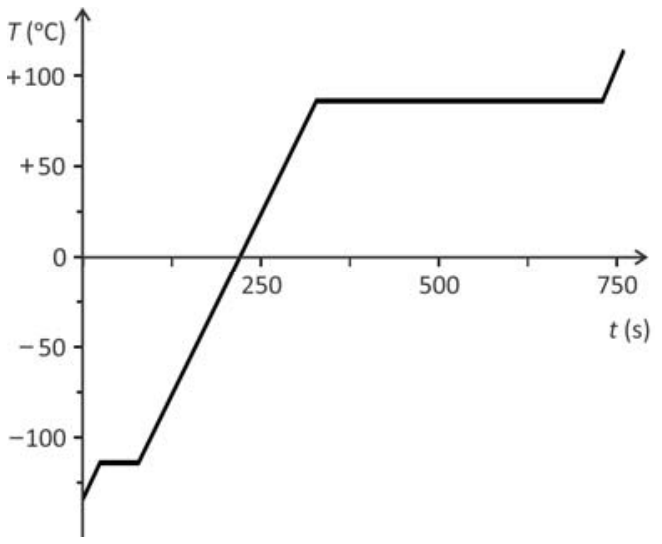

Um cilindro termicamente isolado tem uma de suas extremidades fechadas por um pistão móvel, também isolado, que mantém a pressão constante no interior do cilindro. O cilindro contém uma certa quantidade de um material sólido à temperatura T_i = -134\ ^\circ\text{C}. Um aquecedor transfere continuamente 3000\text{ W} de potência para o sistema, levando-o à temperatura final T_f = 114\ ^\circ\text{C}. O gráfico e a tabela apresentam os diversos processos pelos quais o sistema passa em função do tempo.

| Processo | Intervalo de tempo (s) | \Delta T\ (^\circ\text{C}) |
|---|---|---|
| I | 0 - 24 | 20 |
| II | 24 - 78 | 0 |
| III | 78 - 328 | 200 |
| IV | 328 - 730 | 0 |
| V | 730 - 760 | 28 |
a) Determine a energia total, E, fornecida pelo aquecedor desde T_i = -134\ ^\circ\text{C} até T_f = 114\ ^\circ\text{C}.
b) Identifique, para esse material, qual dos processos (I, II, III, IV ou V) corresponde à mudança do estado sólido para o estado líquido.
c) Sabendo que a quantidade de energia fornecida pelo aquecedor durante a vaporização é 1{,}2 \times 10^6\text{ J}, determine a massa, M, do material.
d) Determine o calor específico a pressão constante, c_p, desse material no estado líquido.
| Note e adote: |
|---|
| Calor latente de vaporização do material = 800\text{ J/g}. Desconsidere as capacidades térmicas do cilindro e do pistão. |
Reportar erro na questão
Resolução comentada
a) O aquecedor fornece potência constante de 3000\ \text{W} durante todo o processo, que vai de t=0 até t=760\ \text{s}. A energia é potência vezes tempo:
E = 2{,}28\times 10^{6}\ \text{J}
b) Mudança de fase ocorre a temperatura constante, ou seja, nos patamares do gráfico (processos II e IV, com \Delta T = 0). O material parte de -134\ ^\circ\text{C} e sobe 20\ ^\circ\text{C} no processo I, chegando a -114\ ^\circ\text{C}. Nessa temperatura vem o primeiro patamar (II), que é a fusão. O segundo patamar (IV), em 86\ ^\circ\text{C}, é a vaporização, pois depois dele o material é aquecido como gás (V).
Processo II.
c) Na vaporização, a energia fornecida é Q = M\,L_v. Com L_v = 800\ \text{J/g}:
Conferindo: o processo IV dura 730-328 = 402\ \text{s}, e 3000\times 402 \approx 1{,}2\times10^6\ \text{J}, o que é coerente.
M = 1500\ \text{g} = 1{,}5\ \text{kg}
d) O material está líquido entre o fim da fusão e o início da vaporização, ou seja, no processo III. Nele \Delta T = 200\ ^\circ\text{C}, de -114 a 86\ ^\circ\text{C}, e o intervalo é 328-78 = 250\ \text{s}.
- Energia recebida: Q = P\,\Delta t = 3000\times 250 = 7{,}5\times10^{5}\ \text{J}.
- Como Q = M\,c_p\,\Delta T:
c_p = 2{,}5\ \text{J/(g}\cdot{}^\circ\text{C)} = 2{,}5\times10^{3}\ \text{J/(kg}\cdot\text{K)}
Assuntos: Mudanças de estado físico e calor latente, Calorimetria: calor sensível e trocas de calor.
