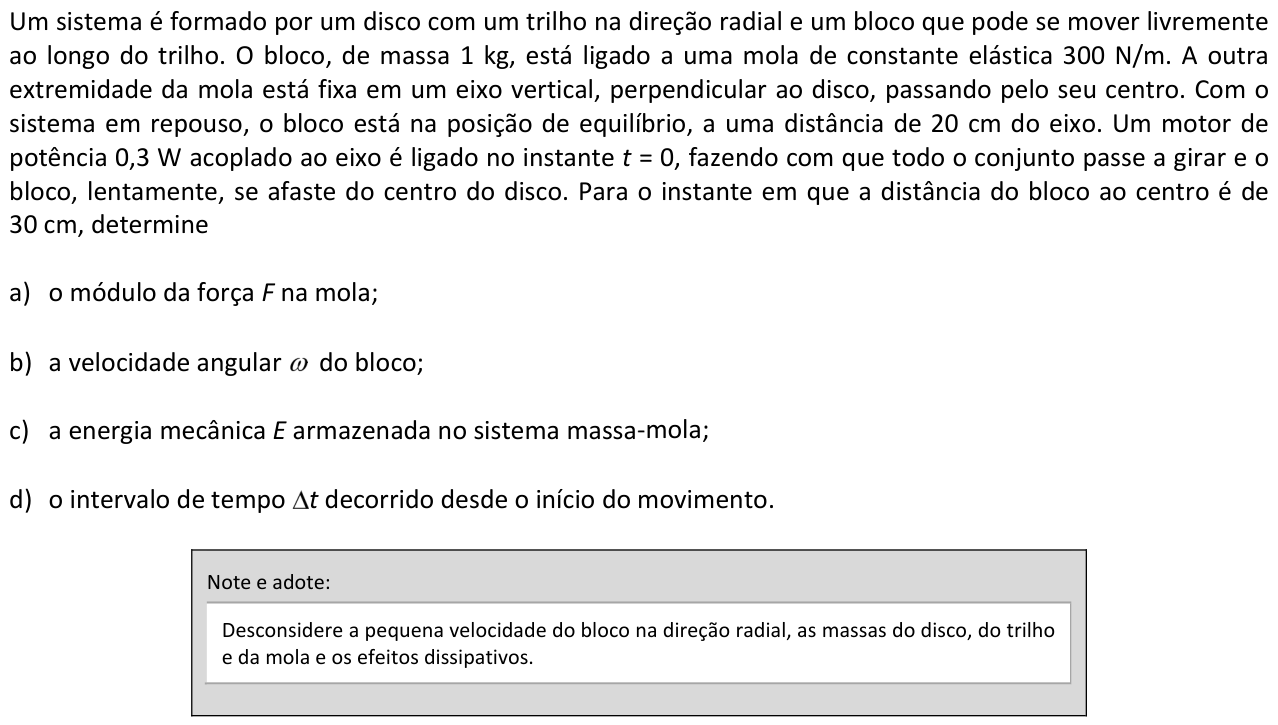

Questão F02 da 2ª fase da FUVEST 2016
Um sistema é formado por um disco com um trilho na direção radial e um bloco que pode se mover livremente ao longo do trilho. O bloco, de massa 1\text{ kg}, está ligado a uma mola de constante elástica 300\text{ N/m}. A outra extremidade da mola está fixa em um eixo vertical, perpendicular ao disco, passando pelo seu centro. Com o sistema em repouso, o bloco está na posição de equilíbrio, a uma distância de 20\text{ cm} do eixo. Um motor de potência 0{,}3\text{ W} acoplado ao eixo é ligado no instante t = 0, fazendo com que todo o conjunto passe a girar e o bloco, lentamente, se afaste do centro do disco. Para o instante em que a distância do bloco ao centro é de 30\text{ cm}, determine
a) o módulo da força F na mola;
b) a velocidade angular \omega do bloco;
c) a energia mecânica E armazenada no sistema massa-mola;
d) o intervalo de tempo \Delta t decorrido desde o início do movimento.
| Note e adote: |
|---|
| Desconsidere a pequena velocidade do bloco na direção radial, as massas do disco, do trilho e da mola e os efeitos dissipativos. |
Reportar erro na questão
Resolução comentada
a)
No repouso, o bloco está em equilíbrio a 20\ \text{cm} do eixo. Como não existe outra força na direção do trilho para equilibrar uma força elástica, a mola não está deformada nessa situação. Portanto, seu comprimento natural é \ell_0 = 0{,}20\ \text{m}.
Quando o bloco chega a 0{,}30\ \text{m} do eixo, o alongamento da mola é
Pela lei de Hooke, o módulo da força elástica é
A força aponta para o centro do disco. Logo, F = 30\ \text{N}.
b)
Como o afastamento do bloco é lento, podemos tratar o movimento radial como quase estático. Assim, a força elástica fornece a força centrípeta necessária para o movimento circular:
Aqui, o raio da trajetória é a distância ao eixo, r = 0{,}30\ \text{m}, e não o alongamento da mola. Usando a força calculada no item anterior e a massa de 1\ \text{kg}, obtemos
Portanto, \omega = 10\ \text{rad/s}.
c)
A energia mecânica armazenada no sistema é a soma da energia cinética do bloco com a energia potencial elástica da mola. Como a altura não varia, podemos adotar a energia potencial gravitacional como zero. As massas do disco, do trilho e da mola são desprezadas.
Desconsiderando a pequena velocidade radial, a velocidade do bloco é
Assim,
As parcelas cinética e elástica valem, respectivamente, 4{,}5\ \text{J} e 1{,}5\ \text{J}. Logo, E = 6\ \text{J}.
d)
Inicialmente, o bloco está parado e a mola está sem deformação, de modo que a energia mecânica inicial, com a referência adotada, é zero. Como não há dissipação e os demais componentes têm massas desprezíveis, todo o trabalho do motor transforma-se em energia mecânica do sistema massa-mola.
Para a potência constante P = 0{,}3\ \text{W}, o trabalho realizado durante o intervalo \Delta t é
Portanto,
O intervalo decorrido é \Delta t = 20\ \text{s}.
Assuntos: Dinâmica do movimento circular (resultante centrípeta), Força elástica e lei de Hooke, Potência e rendimento.
