Questão F05 da 2ª fase da FUVEST 2013

3º dia · Física: Campo elétrico

Um equipamento, como o esquematizado na figura abaixo, foi utilizado por J.J.Thomson, no final do século XIX, para o estudo de raios catódicos em vácuo. Um feixe fino de elétrons (cada elétron tem massa m e carga e) com velocidade de módulo v_0, na direção horizontal x, atravessa a região entre um par de placas paralelas, horizontais, de comprimento L. Entre as placas, há um campo elétrico de módulo constante E na direção vertical y. Após saírem da região entre as placas, os elétrons descrevem uma trajetória retilínea até a tela fluorescente T.

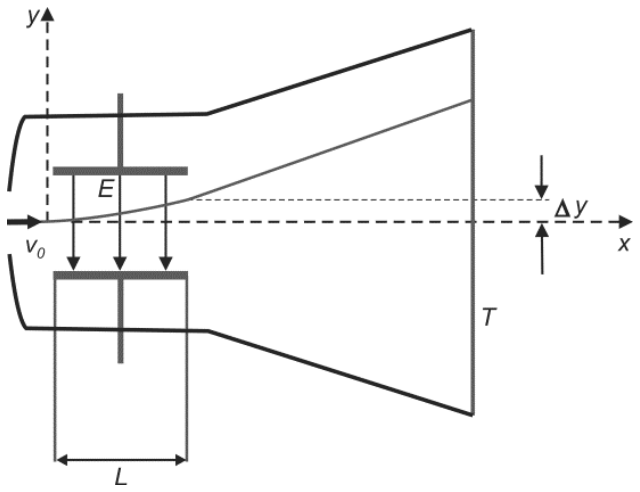

Esquema do tubo de raios catódicos de Thomson, mostrando o feixe de elétrons entrando horizontalmente com velocidade v0 ao longo do eixo x, passando entre placas paralelas horizontais de comprimento L submetidas a um campo elétrico E apontado para baixo (direção y), sofrendo um desvio vertical delta y e atingindo a tela fluorescente T.

Determine

a) o módulo a da aceleração dos elétrons enquanto estão entre as placas;

b) o intervalo de tempo \Delta t que os elétrons permanecem entre as placas;

c) o desvio \Delta y na trajetória dos elétrons, na direção vertical, ao final de seu movimento entre as placas;

d) a componente vertical v_y da velocidade dos elétrons ao saírem da região entre as placas.

Note e adote:
Ignore os efeitos de borda no campo elétrico.
Ignore efeitos gravitacionais.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

a) Entre as placas, a única força relevante é a elétrica (a gravidade é ignorada). Ela tem módulo F = |e|E e aponta na direção vertical. Pela segunda lei de Newton:

a = \frac{F}{m} = \frac{eE}{m}

Como o elétron tem carga negativa e o campo aponta para baixo, a força aponta para cima, e o feixe é desviado para cima, como mostra a figura. Aqui e é usado em módulo.

a = \dfrac{eE}{m}

b) Na direção horizontal x não há força, então o movimento é uniforme com velocidade v_0. Para percorrer o comprimento L das placas:

\Delta t = \frac{L}{v_0}

\Delta t = \dfrac{L}{v_0}

c) Na direção vertical o movimento é uniformemente variado, com velocidade inicial vertical nula e aceleração a. Então:

\Delta y = \frac{1}{2}a\,\Delta t^2 = \frac{1}{2}\cdot\frac{eE}{m}\cdot\frac{L^2}{v_0^2}

\Delta y = \dfrac{eEL^2}{2m v_0^2}

d) A componente vertical da velocidade, partindo do repouso nessa direção, é:

v_y = a\,\Delta t = \frac{eE}{m}\cdot\frac{L}{v_0}

O sentido é para cima (a favor da força sobre o elétron).

v_y = \dfrac{eEL}{m v_0}

Assuntos: Campo elétrico, Lançamento horizontal e oblíquo.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

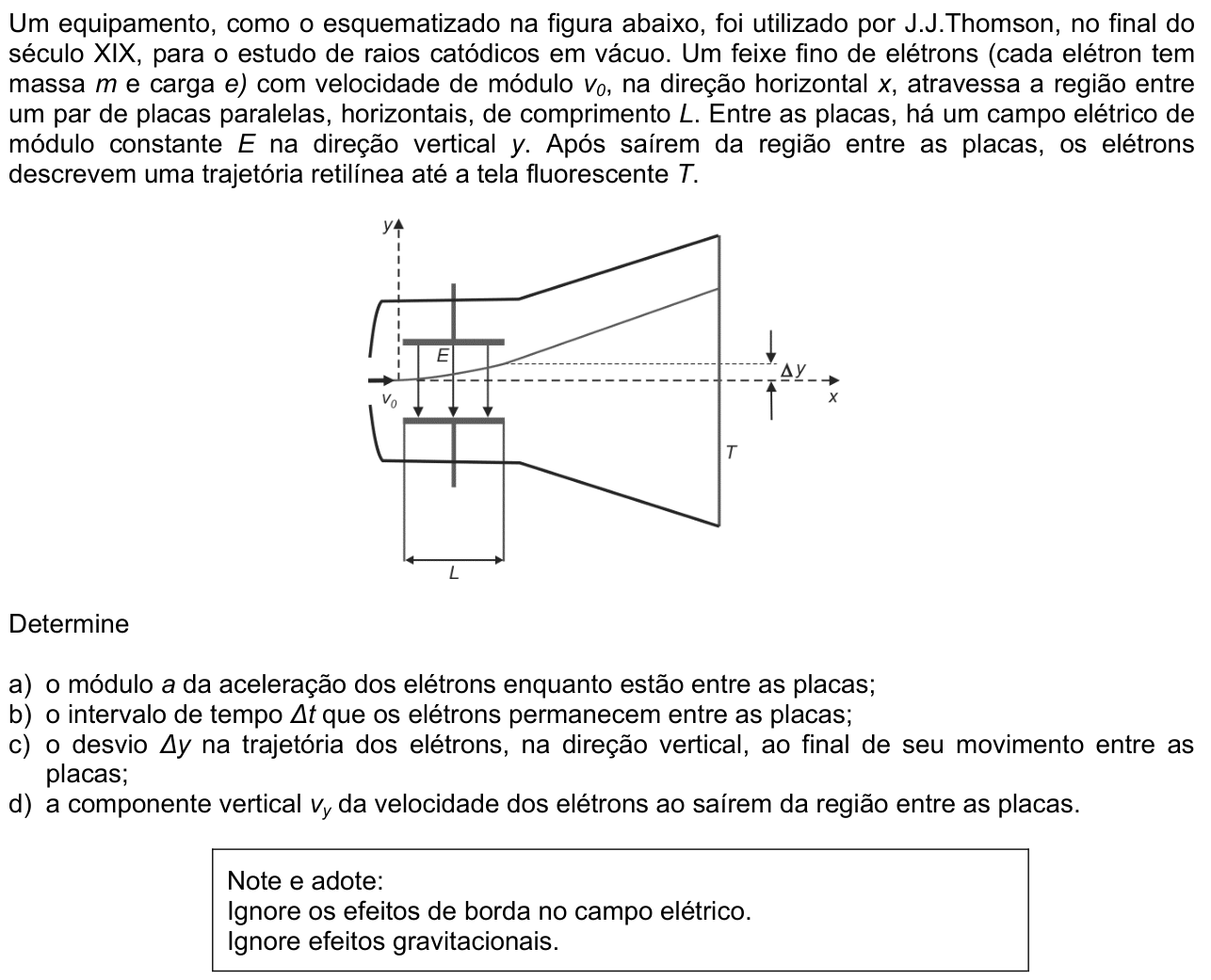

Ver como caiu na prova Questão F05 no caderno  da 2ª fase da FUVEST 2013
