PRÁTICA COM QUESTÕES OFICIAIS

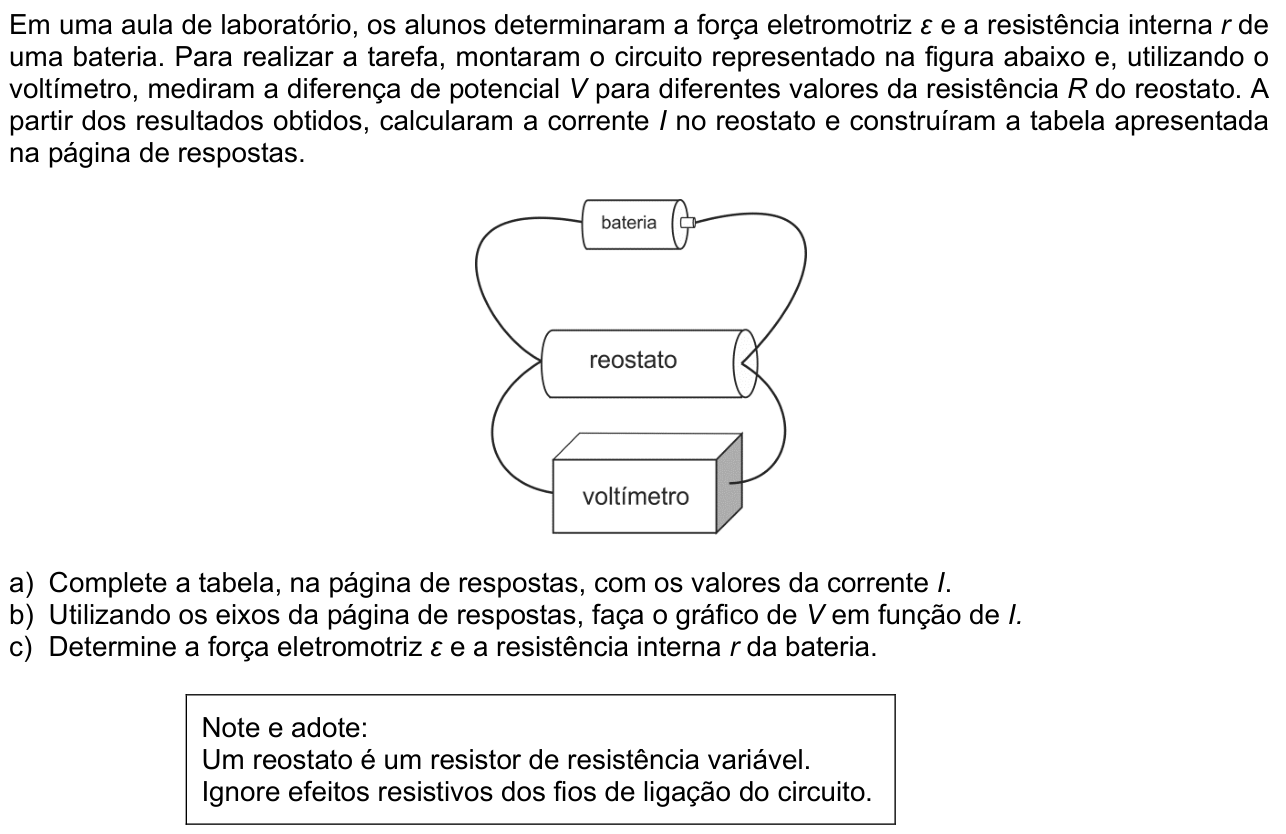

Questão F04 da 2ª fase da FUVEST 2013

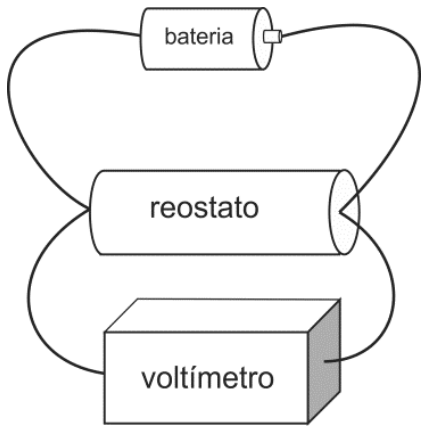

Em uma aula de laboratório, os alunos determinaram a força eletromotriz \varepsilon e a resistência interna r de uma bateria. Para realizar a tarefa, montaram o circuito representado na figura abaixo e, utilizando o voltímetro, mediram a diferença de potencial V para diferentes valores da resistência R do reostato. A partir dos resultados obtidos, calcularam a corrente I no reostato e construíram a tabela apresentada na página de respostas.

a) Complete a tabela, na página de respostas, com os valores da corrente I.
b) Utilizando os eixos da página de respostas, faça o gráfico de V em função de I.
c) Determine a força eletromotriz \varepsilon e a resistência interna r da bateria.
Note e adote:
Um reostato é um resistor de resistência variável.
Ignore efeitos resistivos dos fios de ligação do circuito.
| V\text{ (V)} | R(\Omega) | I\text{ (A)} |
|---|---|---|
| 1,14 | 7,55 | 0,15 |
| 1,10 | 4,40 | |
| 1,05 | 2,62 | 0,40 |
| 0,96 | 1,60 | |
| 0,85 | 0,94 | 0,90 |

Reportar erro na questão
Resolução comentada
a) O voltímetro está em paralelo com o reostato, então marca a tensão sobre R. Pela lei de Ohm, I = V/R:
- 1{,}10/4{,}40 = 0{,}25\ \text{A}
- 0{,}96/1{,}60 = 0{,}60\ \text{A}
Os outros valores da tabela conferem: 1{,}14/7{,}55 \approx 0{,}15, 1{,}05/2{,}62 \approx 0{,}40 e 0{,}85/0{,}94 \approx 0{,}90.
Correntes: 0{,}25\ \text{A} e 0{,}60\ \text{A}.
b) Marque os pontos (I;V) no plano: (0{,}15;\,1{,}14), (0{,}25;\,1{,}10), (0{,}40;\,1{,}05), (0{,}60;\,0{,}96) e (0{,}90;\,0{,}85).
Os pontos ficam praticamente alinhados, formando uma reta decrescente. Trace a reta média passando perto de todos eles, de cerca de 1{,}20\ \text{V} em I=0 até cerca de 0{,}84\ \text{V} em I=0{,}9\ \text{A}. Prolongue-a até o eixo vertical.
Gráfico: reta decrescente que parte de V \approx 1{,}2\ \text{V} em I=0 e passa pelos cinco pontos.
c) A tensão nos terminais da bateria é V = \varepsilon - rI. Essa é a equação de uma reta: o coeficiente linear (valor de V em I=0) é \varepsilon, e o coeficiente angular é -r.
Pelo gráfico, a reta corta o eixo vertical em \varepsilon \approx 1{,}2\ \text{V}.
A inclinação, tomando dois pontos da reta média, (0{,}15;\,1{,}14) e (0{,}90;\,0{,}85), é:
Verificação com (0{,}60;\,0{,}96): \varepsilon = 0{,}96 + 0{,}4\cdot 0{,}60 = 1{,}20\ \text{V}, que concorda com o valor lido no gráfico.
\varepsilon \approx 1{,}2\ \text{V} e r \approx 0{,}4\ \Omega.
Assuntos: Geradores, receptores e leis de Kirchhoff, Resistência elétrica e leis de Ohm.
