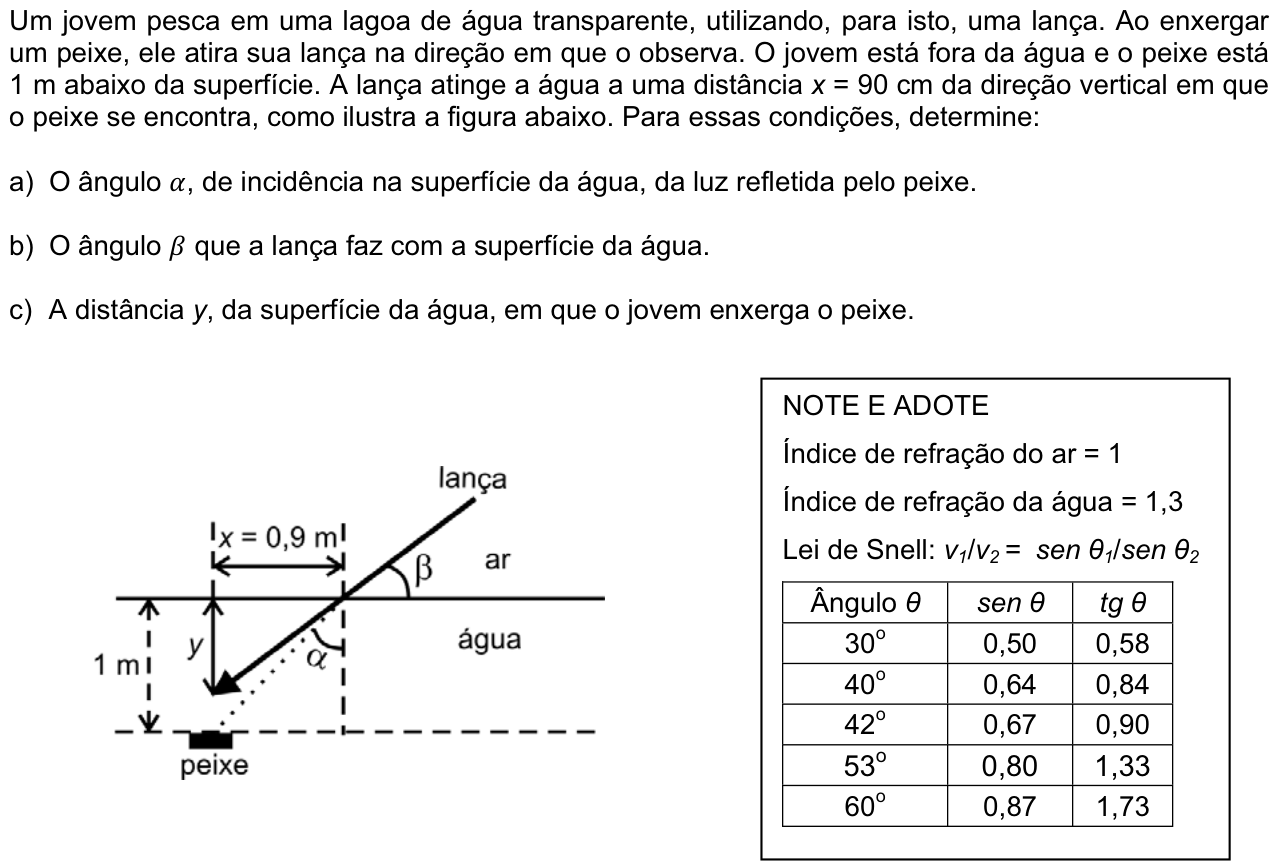

Questão F05 da 2ª fase da FUVEST 2011

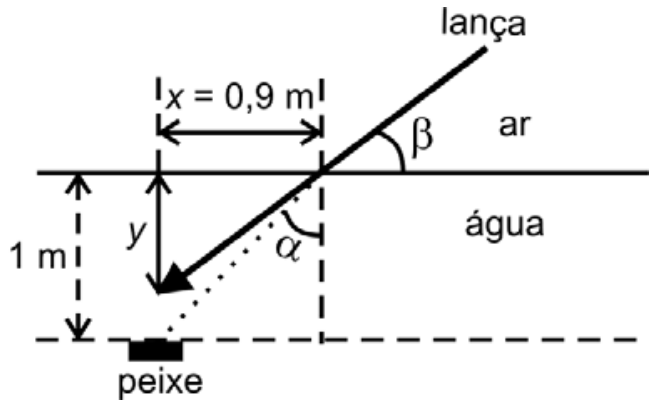

Um jovem pesca em uma lagoa de água transparente, utilizando, para isto, uma lança. Ao enxergar um peixe, ele atira sua lança na direção em que o observa. O jovem está fora da água e o peixe está 1 m abaixo da superfície. A lança atinge a água a uma distância x = 90\text{ cm} da direção vertical em que o peixe se encontra, como ilustra a figura abaixo. Para essas condições, determine:
a) O ângulo \alpha, de incidência na superfície da água, da luz refletida pelo peixe.
b) O ângulo \beta que a lança faz com a superfície da água.
c) A distância y, da superfície da água, em que o jovem enxerga o peixe.

NOTE E ADOTE
Índice de refração do ar = 1
Índice de refração da água = 1,3
Lei de Snell: v_1/v_2 = sen\ \theta_1/sen\ \theta_2
| Ângulo \theta | sen\ \theta | tg\ \theta |
|---|---|---|
| 30^\circ | 0,50 | 0,58 |
| 40^\circ | 0,64 | 0,84 |
| 42^\circ | 0,67 | 0,90 |
| 53^\circ | 0,80 | 1,33 |
| 60^\circ | 0,87 | 1,73 |
Reportar erro na questão
Resolução comentada
a) O raio de luz que sai do peixe sobe até o ponto da superfície que está a x = 0{,}9\ \text{m} da vertical do peixe, que está a 1\ \text{m} de profundidade. O ângulo \alpha é medido em relação à normal, que é a vertical. Então:
Pela tabela, \tg\,42^\circ = 0{,}90. Logo \alpha = 42^\circ, e \sen\,42^\circ = 0{,}67.
\alpha = 42^\circ
b) Na superfície, a luz passa da água para o ar e se afasta da normal. Pela lei de Snell:
Pela tabela, \theta = 60^\circ com a normal. O jovem atira a lança na direção em que vê o peixe, ou seja, na direção do raio que chega ao olho dele. A lança faz com a superfície o complemento desse ângulo:
\beta = 30^\circ
c) O jovem vê a imagem do peixe no prolongamento do raio emergente. Esse prolongamento, dentro da água, também faz 60^\circ com a vertical e passa pelo ponto da superfície a 0{,}9\ \text{m} da vertical do peixe. Então:
A imagem fica mais rasa que o peixe real, que está a 1\ \text{m}. É por isso que a lança, atirada na direção em que ele vê o peixe, passa por cima do alvo.
y \approx 0{,}52\ \text{m}
Assunto: Refração da luz e lei de Snell.
