Questão F06 da 2ª fase da FUVEST 2007

2ª fase · Física · Física: Lentes esféricas

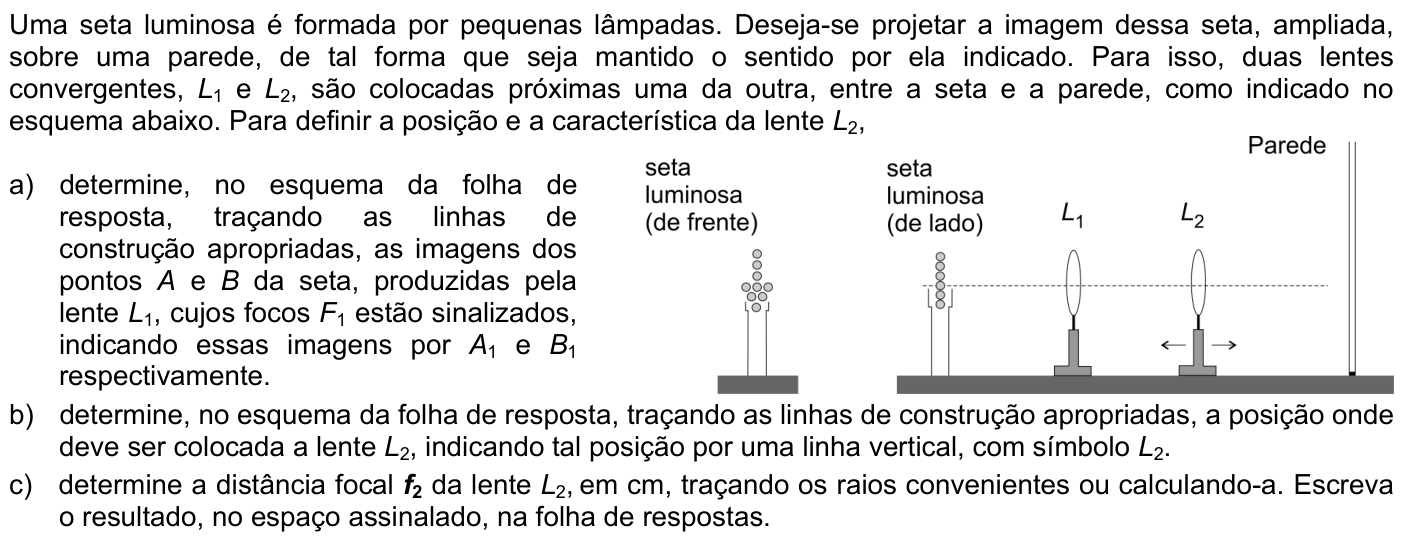

Uma seta luminosa é formada por pequenas lâmpadas. Deseja-se projetar a imagem dessa seta, ampliada, sobre uma parede, de tal forma que seja mantido o sentido por ela indicado. Para isso, duas lentes convergentes, L_1 e L_2, são colocadas próximas uma da outra, entre a seta e a parede, como indicado no esquema abaixo. Para definir a posição e a característica da lente L_2,

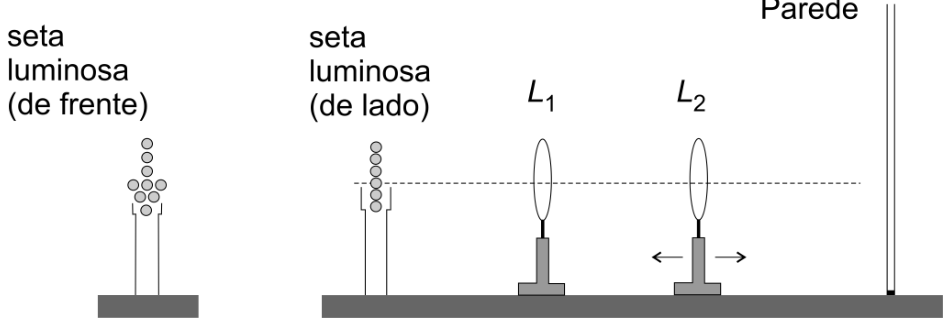

Esquema com uma seta formada por pequenas lâmpadas, apontando para baixo, identificada como “seta luminosa (de frente)”. Ao lado, a “seta luminosa (de lado)” está alinhada com duas lentes convergentes, $L_1$ e $L_2$, e uma parede vertical à direita, identificada como “Parede”. Uma linha horizontal tracejada representa o eixo óptico. Duas setas horizontais, uma para cada lado, indicam que a lente $L_2$ pode ser deslocada. A seta luminosa e as lentes estão montadas sobre suportes.

a) determine, no esquema da folha de resposta, traçando as linhas de construção apropriadas, as imagens dos pontos A e B da seta, produzidas pela lente L_1, cujos focos F_1 estão sinalizados, indicando essas imagens por A_1 e B_1 respectivamente.

b) determine, no esquema da folha de resposta, traçando as linhas de construção apropriadas, a posição onde deve ser colocada a lente L_2, indicando tal posição por uma linha vertical, com símbolo L_2.

c) determine a distância focal \boldsymbol{f_2} da lente L_2, em cm, traçando os raios convenientes ou calculando-a. Escreva o resultado, no espaço assinalado, na folha de respostas.
