Questão 51 do ENEM 2001

Prova · Física: Força magnética

A figura mostra o tubo de imagens dos aparelhos de televisão usado para produzir as imagens sobre a tela. Os elétrons do feixe emitido pelo canhão eletrônico são acelerados por uma tensão de milhares de volts e passam por um espaço entre bobinas onde são defletidos por campos magnéticos variáveis, de forma a fazerem a varredura da tela.

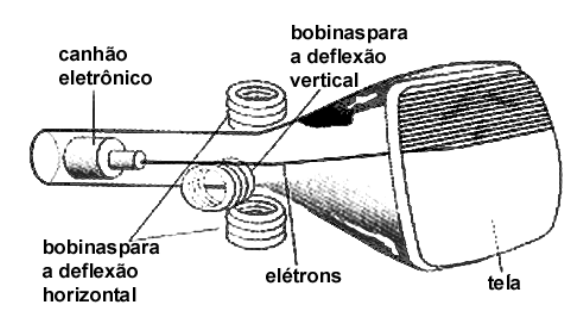

Esquema do tubo de imagens de um televisor mostrando o canhão eletrônico, as bobinas para a deflexão horizontal e vertical, a trajetória dos elétrons e a tela.

Nos manuais que acompanham os televisores é comum encontrar, entre outras, as seguintes recomendações:

I. Nunca abra o gabinete ou toque as peças no interior do televisor.
II. Não coloque seu televisor próximo de aparelhos domésticos com motores elétricos ou ímãs.

Estas recomendações estão associadas, respectivamente, aos aspectos de

  1. A
    riscos pessoais por alta tensão / perturbação ou deformação de imagem por campos externos.
  2. B
    proteção dos circuitos contra manipulação indevida / perturbação ou deformação de imagem por campos externos.
  3. C
    riscos pessoais por alta tensão / sobrecarga dos circuitos internos por ações externas.
  4. D
    proteção dos circuitos contra a manipulação indevida / sobrecarga da rede por fuga de corrente.
  5. E
    proteção dos circuitos contra manipulação indevida / sobrecarga dos circuitos internos por ação externa.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Vamos ligar cada recomendação ao que o enunciado informa sobre o funcionamento do tubo.

Recomendação I. O texto diz que os elétrons são acelerados por uma tensão de milhares de volts. Essa alta tensão fica nos circuitos internos do aparelho. Quem abre o gabinete e toca as peças pode levar um choque perigoso. Portanto, a recomendação trata de riscos pessoais por alta tensão.

Recomendação II. A imagem se forma porque os elétrons do feixe são desviados por campos magnéticos variáveis das bobinas. Isso permite a varredura da tela. Uma carga em movimento sofre força magnética em qualquer campo magnético, não só nos das bobinas. Motores elétricos e ímãs produzem campos magnéticos externos. Perto do televisor, esses campos desviam o feixe além do previsto, e a imagem fica perturbada ou deformada.

As demais alternativas falham de dois modos. Falar em "sobrecarga dos circuitos" ou "da rede" não tem relação com o desvio do feixe de elétrons. Falar em "proteção dos circuitos contra manipulação" desvia do foco do item I, que é a segurança da pessoa diante da alta tensão.

Assim, I corresponde a riscos pessoais por alta tensão e II a deformação da imagem por campos externos.

Alternativa A.

Por que as outras alternativas estão erradas

  • BNo item I, a recomendação visa proteger a pessoa do choque de alta tensão, e não proteger os circuitos contra manipulação.
  • CO item II está errado: campos externos desviam o feixe de elétrons e deformam a imagem, não sobrecarregam os circuitos.
  • DErra os dois itens: o item I trata do risco ao usuário e o item II não envolve sobrecarga da rede por fuga de corrente.
  • EErra os dois itens: o item I trata do risco pessoal e o item II trata de deformação da imagem, não de sobrecarga.

Assuntos: Força magnética, Campo magnético: ímãs e correntes.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

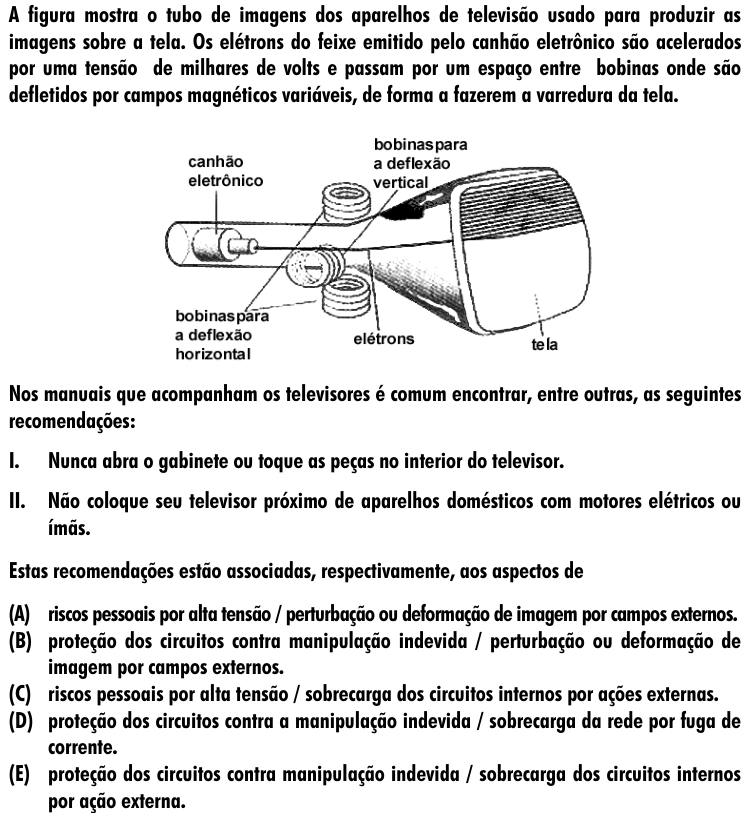

Ver como caiu na prova Questão 51 no caderno Amarela do ENEM 2001
