Questão 46 do ENEM PPL 2012

1º dia · Ciências da Natureza

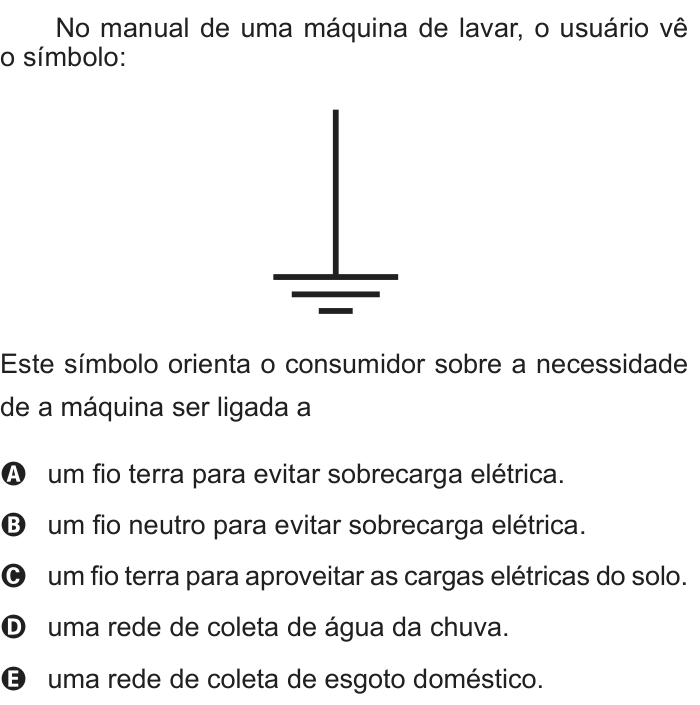

No manual de uma máquina de lavar, o usuário vê o símbolo:

Símbolo esquemático de aterramento elétrico, composto por uma haste vertical conectada perpendicularmente a três traços horizontais paralelos de comprimentos decrescentes de cima para baixo.

Este símbolo orienta o consumidor sobre a necessidade de a máquina ser ligada a

  1. A
    um fio terra para evitar sobrecarga elétrica.
  2. B
    um fio neutro para evitar sobrecarga elétrica.
  3. C
    um fio terra para aproveitar as cargas elétricas do solo.
  4. D
    uma rede de coleta de água da chuva.
  5. E
    uma rede de coleta de esgoto doméstico.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

O símbolo da figura, com uma haste vertical ligada a três traços horizontais que diminuem de tamanho, é a representação padrão do aterramento elétrico, isto é, da ligação da carcaça metálica do aparelho ao fio terra.

Para que serve o fio terra? Por causa de falhas de isolamento, a carcaça metálica de uma máquina de lavar pode ficar eletrizada. Se ela estiver isolada do solo, quem encostar nela fecha o circuito entre a carcaça e o chão, e a corrente passa pelo corpo, causando choque.

Com o fio terra, a carcaça fica ligada à Terra, que é um grande reservatório de cargas. A corrente de fuga escoa por esse fio, que oferece um caminho de resistência muito menor que a do corpo humano. Assim, o usuário fica protegido. Se a corrente for grande, o disjuntor ainda pode desarmar.

Assim, a função do fio terra é proteger contra descargas, e não aproveitar energia do solo. Ele também não é o fio neutro, que faz parte do circuito de funcionamento normal do aparelho. O símbolo também não tem relação com água da chuva ou esgoto.

O fio terra é, portanto, um dispositivo de segurança. Entre as opções, a que o cita e o associa a evitar sobrecarga (descarga) elétrica é a A, a única que combina o termo correto com uma função de proteção.

Alternativa A.

Por que as outras alternativas estão erradas

  • BO símbolo indica fio terra, não fio neutro; o neutro faz parte do circuito de funcionamento normal.
  • CO fio terra não serve para aproveitar cargas do solo, e sim para escoar cargas de fuga com segurança.
  • DO símbolo não tem relação com coleta de água da chuva.
  • EO símbolo não tem relação com rede de esgoto; aterramento é elétrico.

Assuntos: aterramento elétrico, fio terra, segurança elétrica.
