Questão 36 do Einstein 2024

Prova I · Física: Movimento circular uniforme e transmissão de movimento

O mecanismo mostrado na figura foi adaptado para afiar facas. Ele é constituído de engrenagens de tamanhos diferentes e de uma fita abrasiva. O motor que faz a engrenagem 1 girar tem frequência de 75 rpm e os pinos com os quais a fita abrasiva faz contato têm raios de curvatura iguais, medindo 5 cm cada um. Nesse procedimento, a faca é mantida em contato com a fita abrasiva e em repouso em relação ao solo.

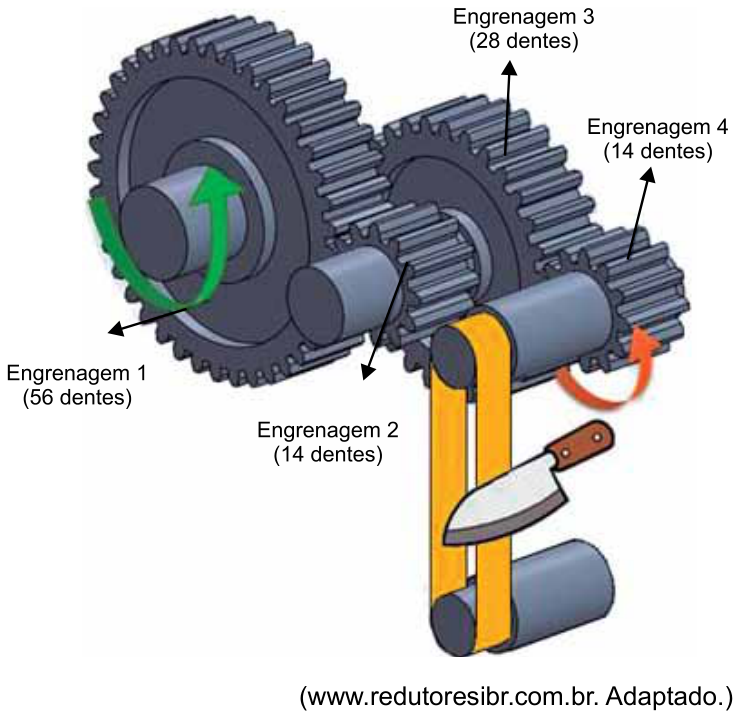

Esquema de um mecanismo composto por um trem de quatro engrenagens conectadas a dois pinos cilíndricos envoltos por uma fita abrasiva contínua, contra a qual uma faca é apoiada para afiação.

(www.redutoresibr.com.br. Adaptado.)

Sabendo que o número de dentes na periferia de uma engrenagem é diretamente proporcional ao raio dessa engrenagem, que não há escorregamento entre a fita abrasiva e os pinos com os quais ela faz contato e adotando \pi = 3, a velocidade escalar com que a fita passa pela faca que está sendo afiada é de

  1. A
    2{,}0\text{ m/s}.
  2. B
    2{,}5\text{ m/s}.
  3. C
    3{,}5\text{ m/s}.
  4. D
    3{,}0\text{ m/s}.
  5. E
    1{,}5\text{ m/s}.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Em engrenagens que se encaixam, os dentes se movem com a mesma velocidade escalar, então f_1 N_1 = f_2 N_2. O número de dentes é proporcional ao raio, e a frequência é inversamente proporcional ao número de dentes.

Pela figura, a engrenagem 1 (56 dentes) engata na 2 (14 dentes). A 2 está no mesmo eixo da 3 (28 dentes), então as duas têm a mesma frequência. A 3 engata na 4 (14 dentes). O pino que move a fita está no eixo da engrenagem 4.

  1. Engrenagens 1 e 2: f_2 = f_1\cdot\dfrac{56}{14} = 75\cdot 4 = 300\ \text{rpm}.
  2. A 3 gira junto com a 2: f_3 = 300\ \text{rpm}.
  3. Engrenagens 3 e 4: f_4 = f_3\cdot\dfrac{28}{14} = 300\cdot 2 = 600\ \text{rpm}.
  4. Em hertz: f_4 = \dfrac{600}{60} = 10\ \text{Hz}.

Como a fita não escorrega no pino, sua velocidade é a velocidade tangencial do pino, com R = 5\ \text{cm} = 0{,}05\ \text{m}:

v = 2\pi f R = 2\cdot 3\cdot 10\cdot 0{,}05 = 3{,}0\ \text{m/s}

A faca está parada, então a velocidade da fita em relação a ela é esse valor.

Alternativa D.

Por que as outras alternativas estão erradas

  • ANão corresponde a nenhuma combinação correta das razões de dentes e do raio do pino.
  • BResulta de erro na relação de transmissão, que não leva a 10 Hz no pino.
  • CValor sem correspondência com a cadeia de engrenagens; não vem de 2\pi fR com f=10 Hz.
  • ECorresponde a metade da velocidade correta, como se a frequência final fosse 5 Hz (esquecendo uma multiplicação por 2).

Assunto: Movimento circular uniforme e transmissão de movimento.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

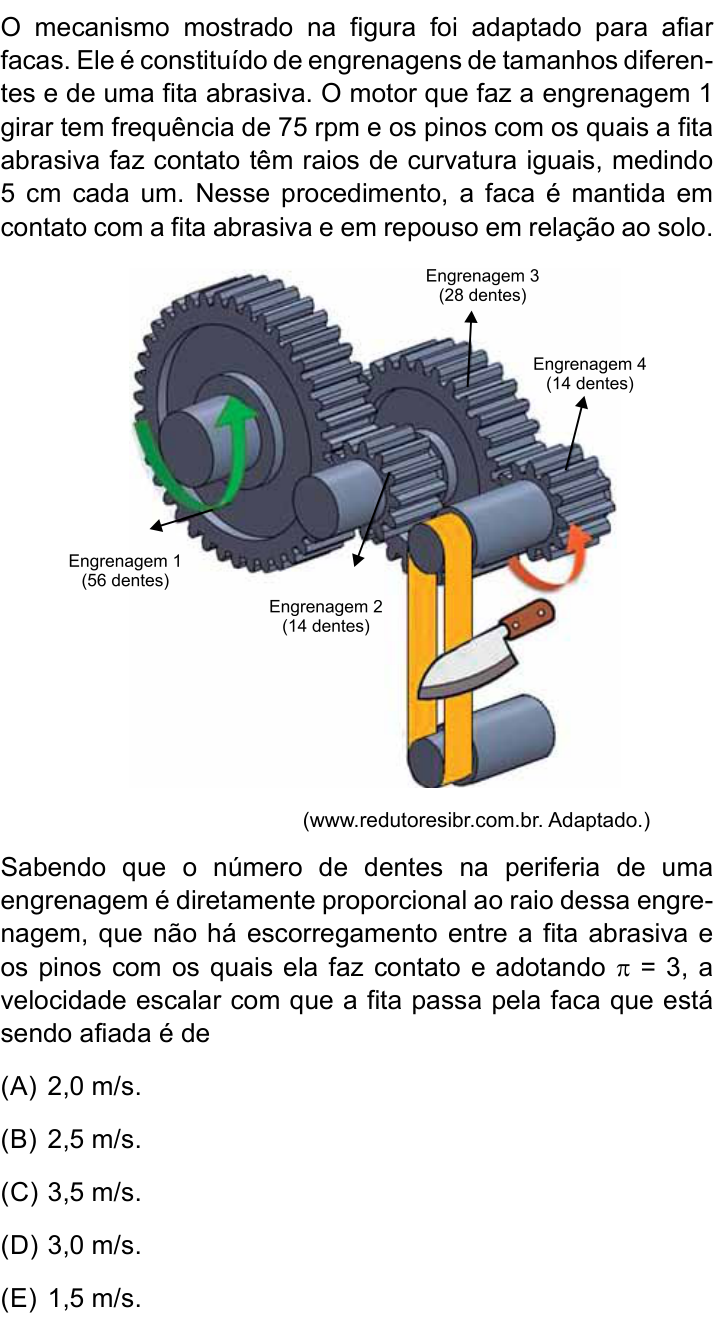

Ver como caiu na prova Questão 36 no caderno Prova I do Einstein 2024
