Questão 65 (CFS 2) da EEAR 2026

CFS 2 · Física: Associação de resistores

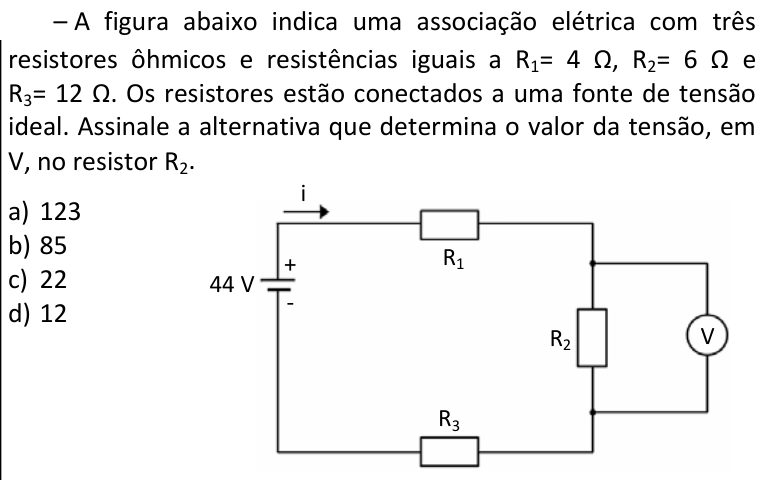

– A figura abaixo indica uma associação elétrica com três resistores ôhmicos e resistências iguais a R_1 = 4\text{ }\Omega, R_2 = 6\text{ }\Omega e R_3 = 12\text{ }\Omega. Os resistores estão conectados a uma fonte de tensão ideal. Assinale a alternativa que determina o valor da tensão, em \text{V}, no resistor R_2.

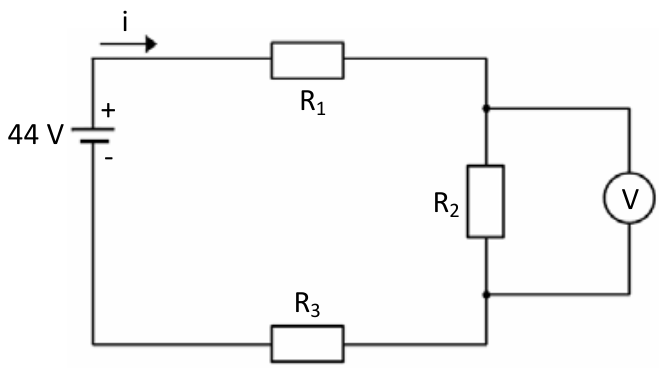

Circuito elétrico em série contendo uma fonte de tensão de 44 V, corrente i indicada no topo, resistor R1 no ramo superior, resistor R2 no ramo lateral direito com um voltímetro V ligado em paralelo a ele, e resistor R3 no ramo inferior.

  1. A
    123
  2. B
    85
  3. C
    22
  4. D
    12
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Os três resistores estão em série com a fonte, e o voltímetro (ideal) está em paralelo com R_2, então ele mede a tensão sobre R_2.

Em série, a resistência equivalente é a soma das resistências, e a mesma corrente i passa por todos:

  1. R_{eq} = R_1 + R_2 + R_3 = 4 + 6 + 12 = 22\ \Omega
  2. Pela primeira lei de Ohm, i = \dfrac{U}{R_{eq}} = \dfrac{44}{22} = 2\ \text{A}
  3. Tensão em R_2: U_2 = R_2 \cdot i = 6 \cdot 2 = 12\ \text{V}

Conferindo: U_1 = 4\cdot 2 = 8\ \text{V} e U_3 = 12\cdot 2 = 24\ \text{V}. Somando, 8 + 12 + 24 = 44\ \text{V}, igual à tensão da fonte, como deve ser em um circuito em série.

Alternativa D.

Pegadinha: A alternativa C engana por coincidir com a resistência equivalente de 22\ \Omega, tentando quem para a conta no meio.

Por que as outras alternativas estão erradas

  • AValor sem sentido físico, maior que a tensão da fonte de 44 V; a tensão em um resistor em série não pode exceder a da fonte.
  • BTambém maior que 44 V, impossível para um resistor de um circuito em série.
  • CÉ o valor da resistência equivalente (22\ \Omega), não da tensão em R_2.

Assuntos: Associação de resistores, Resistência elétrica e leis de Ohm.
