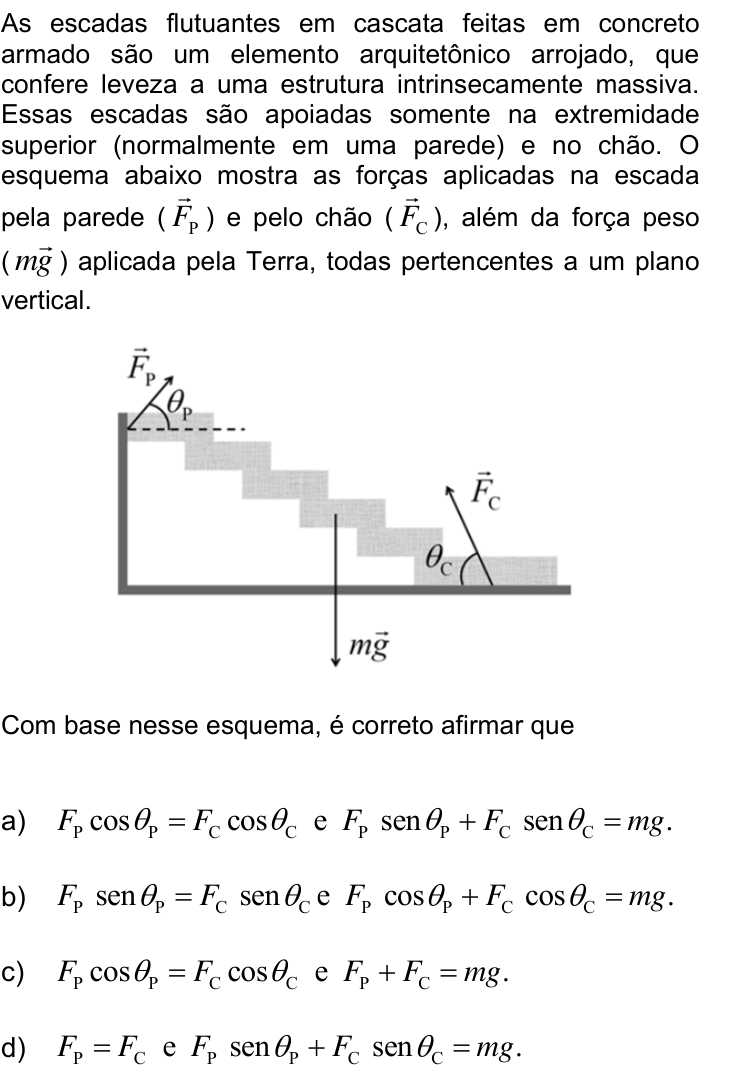

Questão 74 da UNICAMP 2020

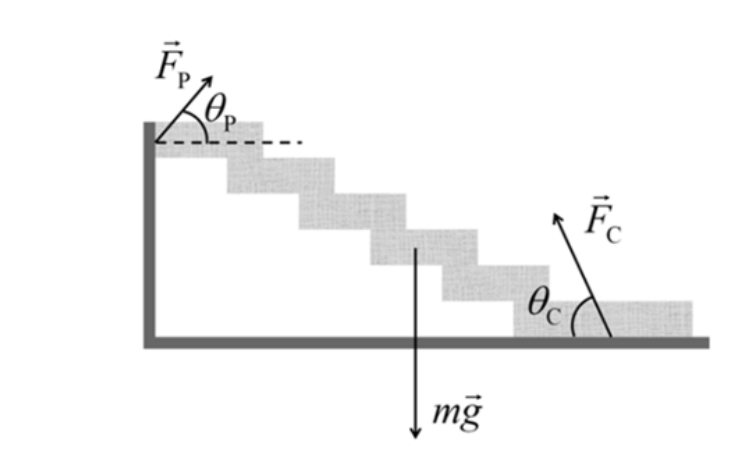

As escadas flutuantes em cascata feitas em concreto armado são um elemento arquitetônico arrojado, que confere leveza a uma estrutura intrinsecamente massiva. Essas escadas são apoiadas somente na extremidade superior (normalmente em uma parede) e no chão. O esquema abaixo mostra as forças aplicadas na escada pela parede (\vec{F}_{\text{P}}) e pelo chão (\vec{F}_{\text{C}}), além da força peso (m\vec{g}) aplicada pela Terra, todas pertencentes a um plano vertical.

Com base nesse esquema, é correto afirmar que
- AF_{\text{P}} \cos\theta_{\text{P}} = F_{\text{C}} \cos\theta_{\text{C}} e F_{\text{P}} \sen\theta_{\text{P}} + F_{\text{C}} \sen\theta_{\text{C}} = mg.
- BF_{\text{P}} \sen\theta_{\text{P}} = F_{\text{C}} \sen\theta_{\text{C}} e F_{\text{P}} \cos\theta_{\text{P}} + F_{\text{C}} \cos\theta_{\text{C}} = mg.
- CF_{\text{P}} \cos\theta_{\text{P}} = F_{\text{C}} \cos\theta_{\text{C}} e F_{\text{P}} + F_{\text{C}} = mg.
- DF_{\text{P}} = F_{\text{C}} e F_{\text{P}} \sen\theta_{\text{P}} + F_{\text{C}} \sen\theta_{\text{C}} = mg.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
A escada está em equilíbrio, então a força resultante é nula. Isso vale para cada direção: horizontal e vertical. Basta decompor as forças.
Pela figura, \vec{F}_P aponta para cima e para a direita, e \vec{F}_C aponta para cima e para a esquerda. O peso aponta para baixo. Os ângulos são medidos com a horizontal, então o cosseno dá a componente horizontal e o seno dá a vertical.
- Horizontal: F_P empurra para a direita com F_P\cos\theta_P e F_C empurra para a esquerda com F_C\cos\theta_C. Para a resultante ser nula:
- Vertical: as duas forças puxam para cima, com F_P\sen\theta_P e F_C\sen\theta_C, e o peso mg puxa para baixo:
As duas equações coincidem com a alternativa A. Não há motivo para F_P = F_C, pois os ângulos podem ser diferentes. Também não se pode somar os módulos diretamente, porque as forças não são verticais.
Alternativa A.
Por que as outras alternativas estão erradas
- BTroca seno e cosseno: iguala as componentes verticais e soma as horizontais ao peso.
- CA equação horizontal está certa, mas soma os módulos das forças ao peso, ignorando que não são verticais.
- DSupõe F_P = F_C em módulo, o que só valeria se \theta_P = \theta_C; a equação horizontal correta envolve os cossenos.
Assunto: Equilíbrio do ponto material.
