PRÁTICA COM QUESTÕES OFICIAIS

Questão 16 da UNICAMP 2012

1ª fase · Física: Reflexão da luz e espelhos planos

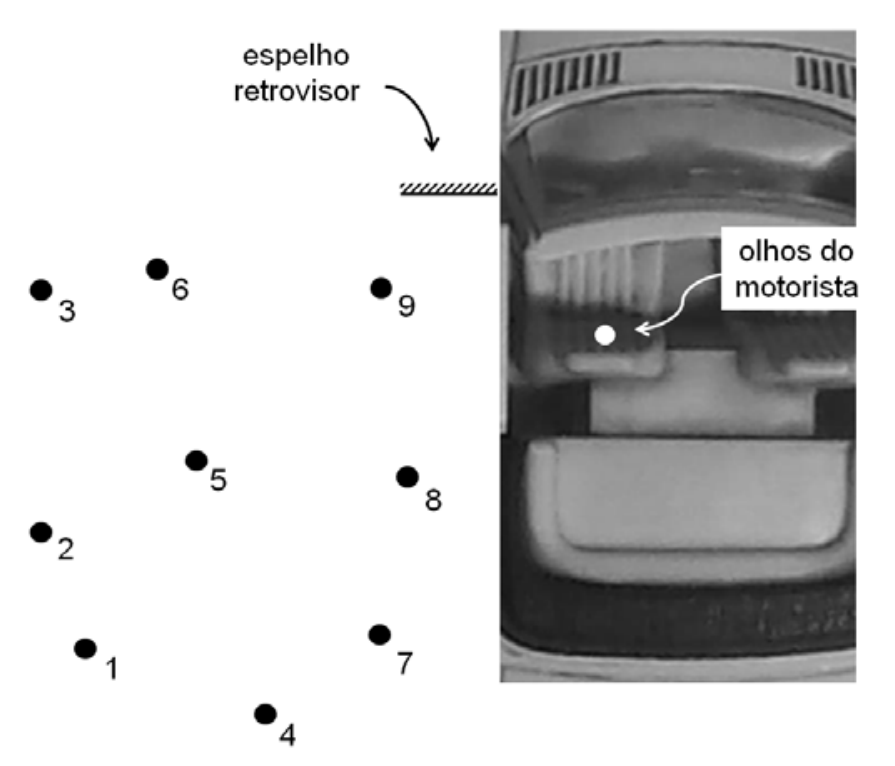

A figura abaixo mostra um espelho retrovisor plano na lateral esquerda de um carro. O espelho está disposto verticalmente e a altura do seu centro coincide com a altura dos olhos do motorista. Os pontos da figura pertencem a um plano horizontal que passa pelo centro do espelho. Nesse caso, os pontos que podem ser vistos pelo motorista são:

Vista superior de um carro indicando a posição dos olhos do motorista, o espelho retrovisor plano na lateral esquerda e nove pontos numerados de 1 a 9 ao lado do veículo.

  1. A
    1, 4, 5 e 9.
  2. B
    4, 7, 8 e 9.
  3. C
    1, 2, 5 e 9.
  4. D
    2, 5, 6 e 9.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Num espelho plano, a imagem do objeto fica simétrica a ele em relação ao plano do espelho. Vale o mesmo para os olhos: o motorista enxerga um ponto se a reta que liga a imagem dos seus olhos a esse ponto atravessa o espelho.

Passo a passo, com as posições lidas na figura:

  1. O espelho é o segmento horizontal desenhado na lateral do carro. Os olhos estão a certa distância atrás dele, então a imagem dos olhos fica a essa mesma distância à frente do espelho, no lado oposto, alinhada com os olhos.
  2. Para cada ponto numerado, traça-se uma reta da imagem dos olhos até o ponto e verifica-se se ela cruza o segmento do espelho.
  3. Os pontos 3 e 6 ficam muito afastados para o lado esquerdo. A reta até eles cruza a linha do espelho à esquerda da sua extremidade, então não são vistos.
  4. Os pontos 4, 7 e 8 ficam alinhados com a região do próprio carro, à direita da extremidade do espelho. A reta passa pelo corpo do carro e não pelo espelho, então não são vistos.
  5. Os pontos 1, 2, 5 e 9 têm retas que cruzam o espelho dentro do seu comprimento, então são vistos.

Portanto, o motorista vê os pontos 1, 2, 5 e 9.

Alternativa C.

Por que as outras alternativas estão erradas

  • Ainclui o ponto 4, cuja reta a partir da imagem dos olhos passa fora do espelho, e omite o ponto 2, que é visível.
  • Bos pontos 4, 7 e 8 ficam fora do campo do espelho; só o 9 é visível.
  • Dinclui o ponto 6, cuja reta cruza a linha do espelho fora do seu comprimento, e omite o ponto 1.

Assunto: Reflexão da luz e espelhos planos.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

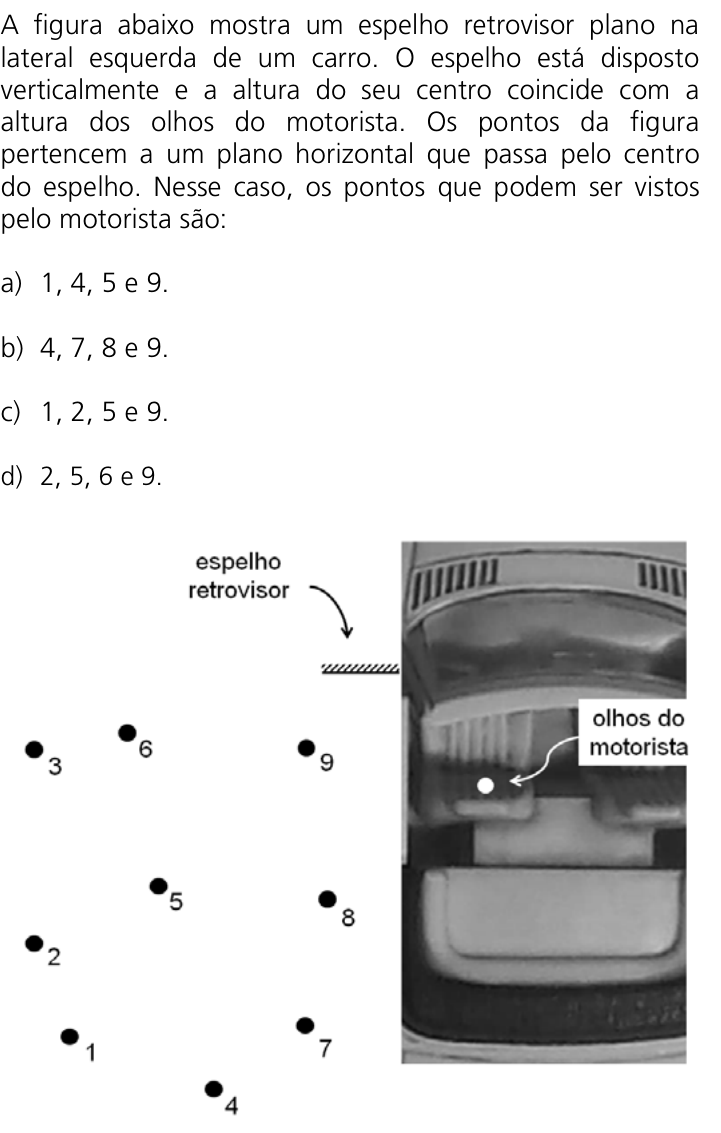

Ver como caiu na prova Questão 16 no caderno Q da UNICAMP 2012

Fonte: Comvest/Vestibular Unicamp 2012. Prova oficial ↗
