PRÁTICA COM QUESTÕES OFICIAIS

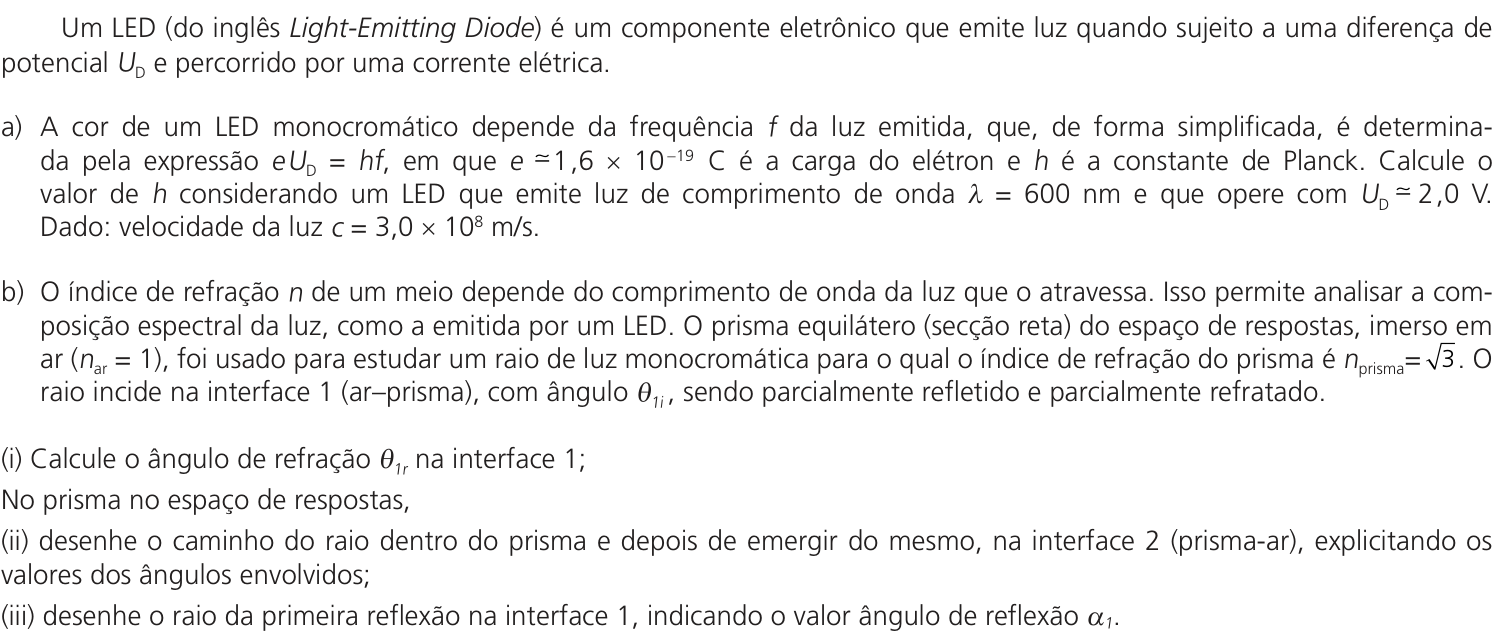

Questão 13 (2º dia) da 2ª fase da UNICAMP 2026
Um LED (do inglês Light-Emitting Diode) é um componente eletrônico que emite luz quando sujeito a uma diferença de potencial U_\text{D} e percorrido por uma corrente elétrica.
a) A cor de um LED monocromático depende da frequência f da luz emitida, que, de forma simplificada, é determinada pela expressão eU_\text{D} = hf, em que e \simeq 1{,}6 \times 10^{-19}\ \text{C} é a carga do elétron e h é a constante de Planck. Calcule o valor de h considerando um LED que emite luz de comprimento de onda \lambda = 600\ \text{nm} e que opere com U_\text{D} \simeq 2{,}0\ \text{V}. Dado: velocidade da luz c = 3{,}0 \times 10^8\ \text{m/s}.
b) O índice de refração n de um meio depende do comprimento de onda da luz que o atravessa. Isso permite analisar a composição espectral da luz, como a emitida por um LED. O prisma equilátero (secção reta) do espaço de respostas, imerso em ar (n_\text{ar} = 1), foi usado para estudar um raio de luz monocromática para o qual o índice de refração do prisma é n_\text{prisma} = \sqrt{3}. O raio incide na interface 1 (ar–prisma), com ângulo \theta_{1i}, sendo parcialmente refletido e parcialmente refratado.
(i) Calcule o ângulo de refração \theta_{1r} na interface 1;
No prisma no espaço de respostas,
(ii) desenhe o caminho do raio dentro do prisma e depois de emergir do mesmo, na interface 2 (prisma-ar), explicitando os valores dos ângulos envolvidos;
(iii) desenhe o raio da primeira reflexão na interface 1, indicando o valor ângulo de reflexão \alpha_1.

Reportar erro na questão
Resolução comentada
Resolução comentada
a) Primeiro, a frequência da luz vem de c=\lambda f:
De eU_\text{D}=hf, temos:
h\simeq 6{,}4\times10^{-34}\ \text{J·s}
b) (i) Pela lei de Snell na interface 1:
Logo, \theta_{1r}=30^\circ.
(ii) O prisma é equilátero, então o ângulo de abertura é A=60^\circ. Os ângulos de refração nas duas faces se relacionam por \theta_{1r}+\theta_{2i}=A. Assim, \theta_{2i}=60^\circ-30^\circ=30^\circ.
Isso significa que o raio dentro do prisma corre paralelo à base, de uma face à outra, e incide na interface 2 com 30^\circ em relação à normal.
O ângulo crítico prisma–ar é \sen\theta_c=1/\sqrt3\approx0{,}58, ou seja, \theta_c\approx35^\circ. Como 30^\circ<\theta_c, não há reflexão total e o raio emerge.
Snell na interface 2:
Desenho: o raio entra com 60^\circ em relação à normal da face 1 e se aproxima dela, ficando com 30^\circ. Segue paralelo à base até a interface 2, onde incide com 30^\circ. Ali ele se afasta da normal e emerge no ar com 60^\circ, inclinado para baixo, em direção à base. O desvio total é 60^\circ+60^\circ-60^\circ=60^\circ.
(iii) Na reflexão, o ângulo de reflexão é igual ao de incidência: \alpha_1=60^\circ.
Desenho: o raio refletido fica no ar, do mesmo lado do raio incidente em relação à face. Ele parte do mesmo ponto de incidência e faz 60^\circ com a normal, do lado oposto ao do raio incidente, subindo ao longo da face em direção ao vértice superior. O ângulo entre o raio incidente e o refletido é 120^\circ.
Assuntos: Física quântica: fóton e efeito fotoelétrico, Refração da luz e lei de Snell.
Reportar erro na resolução
Ver como caiu na prova
Fonte: Comvest/Vestibular Unicamp 2026. Prova oficial ↗
