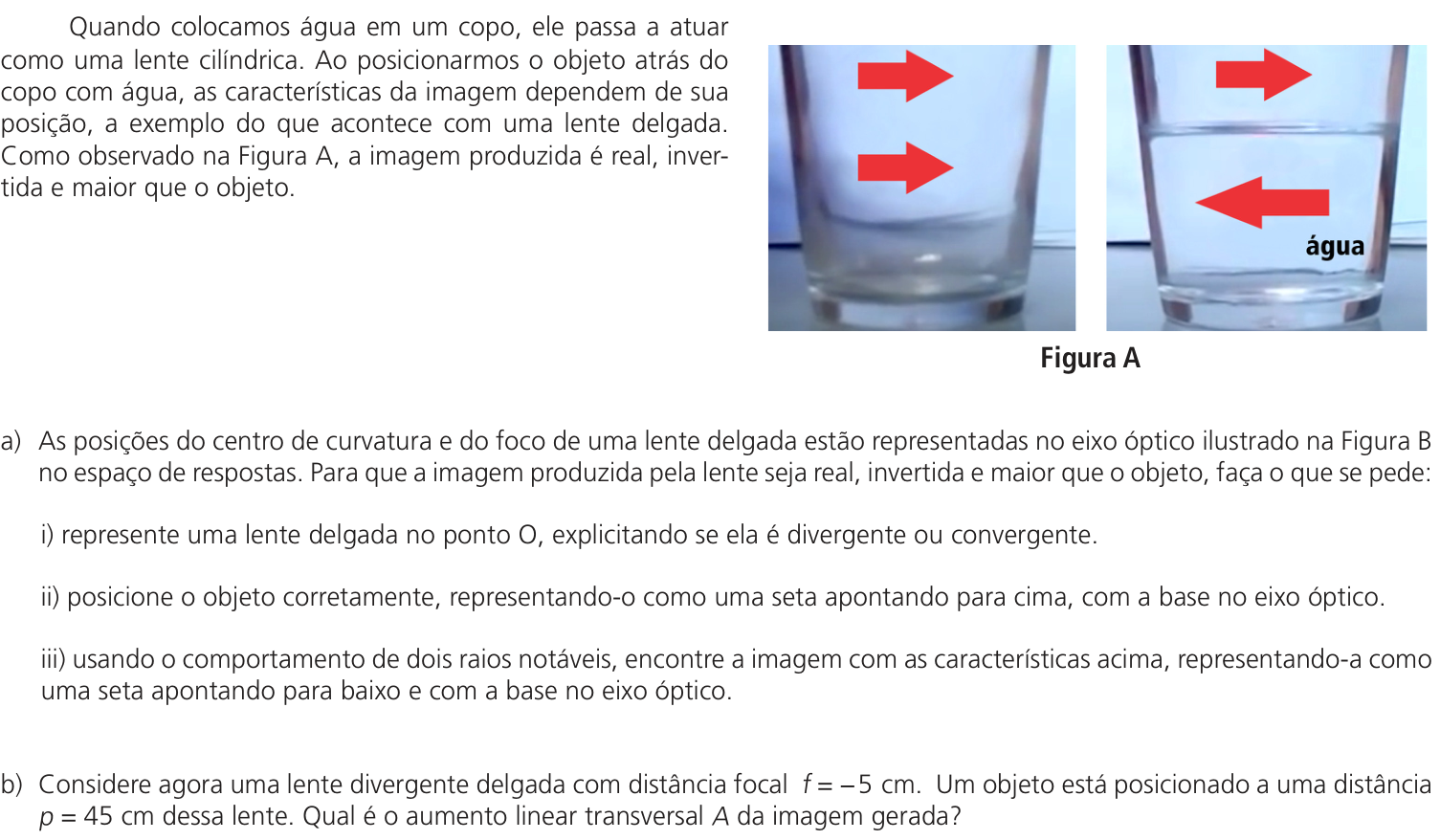

Questão 14 (2º dia) da 2ª fase da UNICAMP 2025

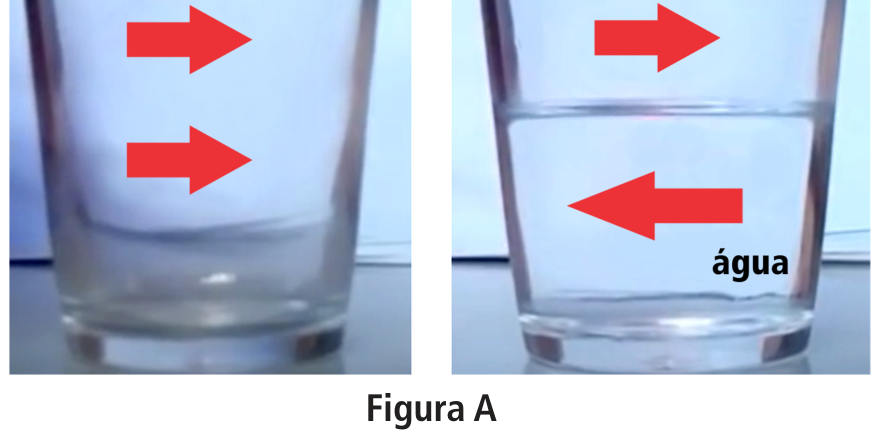

Quando colocamos água em um copo, ele passa a atuar como uma lente cilíndrica. Ao posicionarmos o objeto atrás do copo com água, as características da imagem dependem de sua posição, a exemplo do que acontece com uma lente delgada. Como observado na Figura A, a imagem produzida é real, invertida e maior que o objeto.

a) As posições do centro de curvatura e do foco de uma lente delgada estão representadas no eixo óptico ilustrado na Figura B no espaço de respostas. Para que a imagem produzida pela lente seja real, invertida e maior que o objeto, faça o que se pede:
i) represente uma lente delgada no ponto O, explicitando se ela é divergente ou convergente.
ii) posicione o objeto corretamente, representando-o como uma seta apontando para cima, com a base no eixo óptico.
iii) usando o comportamento de dois raios notáveis, encontre a imagem com as características acima, representando-a como uma seta apontando para baixo e com a base no eixo óptico.
b) Considere agora uma lente divergente delgada com distância focal f = -5\ \text{cm}. Um objeto está posicionado a uma distância p = 45\ \text{cm} dessa lente. Qual é o aumento linear transversal A da imagem gerada?

Reportar erro na questão
Resolução comentada
Resolução comentada

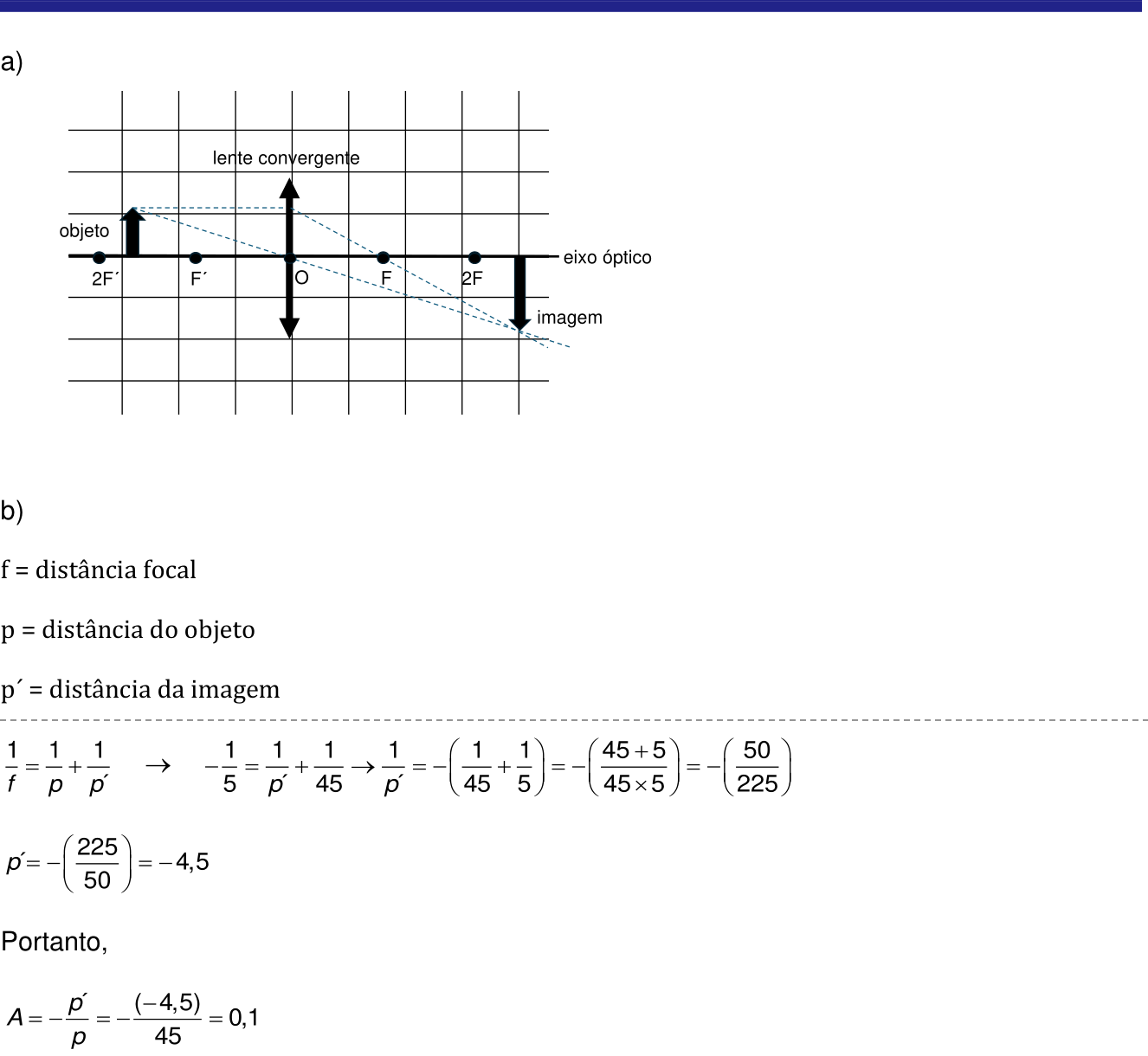

a) Para uma imagem real, invertida e maior que o objeto, a lente tem de ser convergente. A lente divergente só forma imagem virtual, direita e menor. A imagem real e ampliada aparece quando o objeto está entre o foco F' e o centro de curvatura C', ou seja, f<p<2f. Nesse caso a imagem fica além de C, do outro lado da lente.
Pela malha, F' e F estão a 2 quadrículos de O, e C' e C estão a 4 quadrículos. Siga estes passos:
- i) Desenhe em O um segmento vertical com pontas de seta para fora, que é o símbolo da lente convergente.
- ii) Desenhe o objeto à esquerda de O, a 3 quadrículos (entre F' e C'). Ele é uma seta para cima, com a base no eixo e altura de 1 quadrículo.
- iii) Trace dois raios saindo da ponta do objeto:
- Raio paralelo ao eixo: ao atingir a lente, ele refrata e passa pelo foco F.
- Raio que passa por O: ele não sofre desvio.
- Os dois raios se cruzam abaixo do eixo, além de C, a cerca de 6 quadrículos de O. Se a malha acabar antes, prolongue o eixo e os raios. Desse ponto desça uma seta até o eixo, com a base no eixo. Essa seta é a imagem, apontando para baixo, com 2 quadrículos de altura, o dobro do objeto.
Conferindo com a equação de Gauss, \frac{1}{q}=\frac{1}{2}-\frac{1}{3}=\frac{1}{6}, logo q=6 quadrículos e A=-q/p=-2. A imagem é real, invertida e maior.
Resposta: lente convergente em O; objeto entre F' e C'; imagem real e invertida além de C, obtida pelo raio paralelo (que passa por F) e pelo raio central (que passa por O).
b) Usamos a equação de Gauss com f=-5\ \text{cm} e p=45\ \text{cm}:
Logo q=-4{,}5\ \text{cm}. O sinal negativo indica imagem virtual. O aumento linear transversal é
A imagem é direita (pois A>0) e 10 vezes menor que o objeto.
Resposta: A=+0{,}1
Assunto: Lentes esféricas.
