Questão 15 (2º dia) da 2ª fase da UNICAMP 2021
Espelhos inteligentes simulam espelhos convencionais e visam a ampliar sua função de produção de imagens dos objetos. Acoplados a computadores, esses equipamentos apresentam telas com muitas funcionalidades, tais como um modo de realidade ampliada, em que o usuário consegue alterar o tamanho, a orientação e a iluminação da sua própria imagem.
a) Considere uma pessoa a uma distância d_p = 50\ \text{cm} de um espelho plano convencional que segura um pequeno objeto no nível dos seus olhos a uma distância d_{\text{o}} = 10\ \text{cm} do espelho. Faça um desenho esquemático que mostre a posição dos olhos da pessoa, do espelho, do objeto e da sua imagem, e determine a distância entre os olhos da pessoa e a posição da imagem do objeto produzida pelo espelho.
b) Nas antigas telas de tubos de raios catódicos, as imagens são formadas por elétrons acelerados e defletidos que atingem uma tela composta por um material que emite luz. Uma partícula de carga q, na presença de um campo elétrico uniforme \vec{E}_0 de módulo constante, adquire uma aceleração \vec{a}_0 de módulo constante na mesma direção de \vec{E}_0, cujo sentido depende do sinal de q. Calcule o módulo de \vec{a}_0 adquirido por uma partícula com carga q = 3{,}2 \times 10^{-19}\ \text{C} e massa m = 2{,}0 \times 10^{-26}\ \text{kg} quando E_0 = 4000\ \text{N/C}.
Reportar erro na questão
Resolução comentada
Resolução comentada
a) Num espelho plano, a imagem é simétrica ao objeto: fica atrás do espelho, à mesma distância que o objeto está à frente dele.
O objeto está a d_o = 10\ \text{cm} do espelho, então a imagem está a 10\ \text{cm} atrás do espelho.
Esquema (visto de cima, na mesma linha horizontal, com o espelho em x=0):
imagem espelho objeto olhos
* | * O
-10 cm 0 +10 cm +50 cm
O objeto está no nível dos olhos, entre a pessoa e o espelho. A imagem está atrás do espelho. Os raios que saem do objeto refletem no espelho e chegam aos olhos como se viessem da imagem.
A distância dos olhos à imagem é a soma da distância da pessoa ao espelho com a distância da imagem ao espelho:
Os olhos estão a 60\ \text{cm} da imagem do objeto.
b) A força elétrica sobre a partícula é F = qE_0. Pela segunda lei de Newton, F = ma_0. Igualando:
Substituindo os valores:
a_0 = 6{,}4\times10^{10}\ \text{m/s}^2
Assuntos: Campo elétrico, Leis de Newton e aplicações, Reflexão da luz e espelhos planos.
Reportar erro na resolução

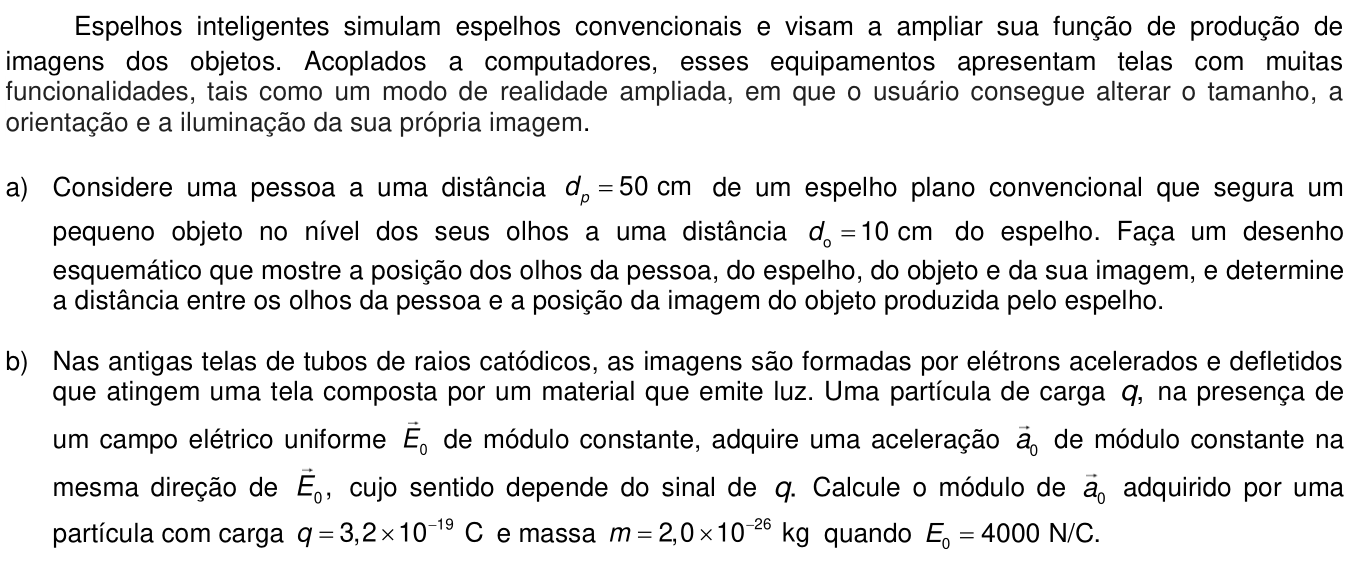

Ver como caiu na prova
Fonte: Comvest/Vestibular Unicamp 2021. Prova oficial ↗
