Questão 11 (2º dia) da 2ª fase da UNICAMP 2019

2º dia · Física: Capacitores

Capacitores são componentes de circuitos elétricos que têm a função de armazenar carga. O tempo necessário para carregar ou descarregar um capacitor depende da sua capacitância C, bem como das características dos outros componentes a que ele está ligado no circuito. É a relativa demora na descarga dos capacitores que faz com que o desligamento de certos eletrodomésticos não seja instantâneo. O circuito da figura A apresenta um capacitor de capacitância C = 20\ \frac{\mu\text{C}}{\text{V}} = 20\ \mu\text{F} ligado a dois resistores de resistências R_A = 40\ \text{k}\Omega e R_B = 60\ \text{k}\Omega, e a uma bateria de força eletromotriz \varepsilon = 12\ \text{V}. A chave S é ligada no instante t = 0 e o gráfico da figura B mostra a carga q(t) no capacitor em função do tempo.

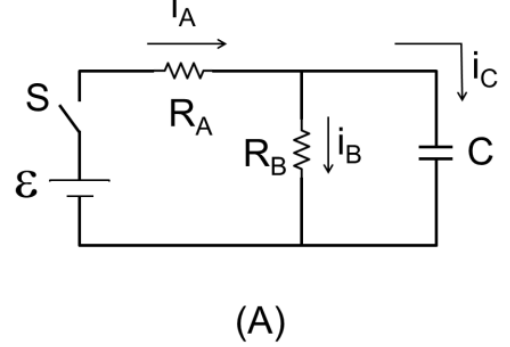

Figura (A): Diagrama de um circuito elétrico contendo uma bateria de força eletromotriz ε em série com uma chave aberta S e um resistor R_A percorrido por uma corrente i_A para a direita. Em seguida, o circuito divide-se em dois ramos em paralelo: um ramo central com um resistor R_B percorrido por uma corrente i_B para baixo, e um ramo à direita com um capacitor de capacitância C percorrido por uma corrente i_C para baixo.

Figura (B): Gráfico da carga no capacitor (em 10^-6 C) no eixo vertical em função do tempo (em s) no eixo horizontal. O eixo horizontal vai de 0,0 a 1,0 com marcações a cada 0,2 s (e subdivisões na grade a cada 0,1 s). O eixo vertical vai de 0 a 120 com marcações a cada 40 (e subdivisões na grade a cada 10). A curva parte de (0,0; 0) e cresce de forma desacelerada, passando por (0,1; 30), (0,2; 50), (0,4; 80), (0,7; 110) e chegando a aproximadamente 125 em t = 1,0 s.

a) Qual é a diferença de potencial no capacitor em t = 0{,}2\ \text{s}?

b) Num outro instante, a corrente no capacitor é i_C = 150\ \mu\text{A}. Quanto vale a corrente i_B no resistor R_B nesse instante?

Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Resolução comentada

a) A carga no capacitor em t = 0{,}2\ \text{s} é lida no gráfico (B): q = 50\ \mu\text{C}.

Para um capacitor, q = C\,V. Como C = 20\ \mu\text{F}:

V = \frac{q}{C} = \frac{50\ \mu\text{C}}{20\ \mu\text{F}} = 2{,}5\ \text{V}

A ddp no capacitor é 2{,}5\ \text{V}.

b) Use a lei dos nós e a lei das malhas.

  1. O capacitor e R_B estão em paralelo, então têm a mesma tensão: V_C = R_B\, i_B.
  2. No nó, a corrente que passa por R_A se divide entre R_B e o capacitor: i_A = i_B + i_C.
  3. Na malha da bateria: \varepsilon = R_A\, i_A + R_B\, i_B.

Substituindo i_A na malha:

12 = 40\times10^{3}\,(i_B + 150\times10^{-6}) + 60\times10^{3}\, i_B
12 = 100\times10^{3}\, i_B + 6
i_B = \frac{6}{100\times10^{3}} = 6\times10^{-5}\ \text{A} = 60\ \mu\text{A}

Conferindo: V_C = 60\ \text{k}\Omega \cdot 60\ \mu\text{A} = 3{,}6\ \text{V} e i_A = 210\ \mu\text{A}, o que dá 40\ \text{k}\Omega \cdot 210\ \mu\text{A} = 8{,}4\ \text{V}. A soma 8{,}4 + 3{,}6 = 12\ \text{V} fecha com a fem.

i_B = 60\ \mu\text{A}

Assuntos: Capacitores, Associação de resistores.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

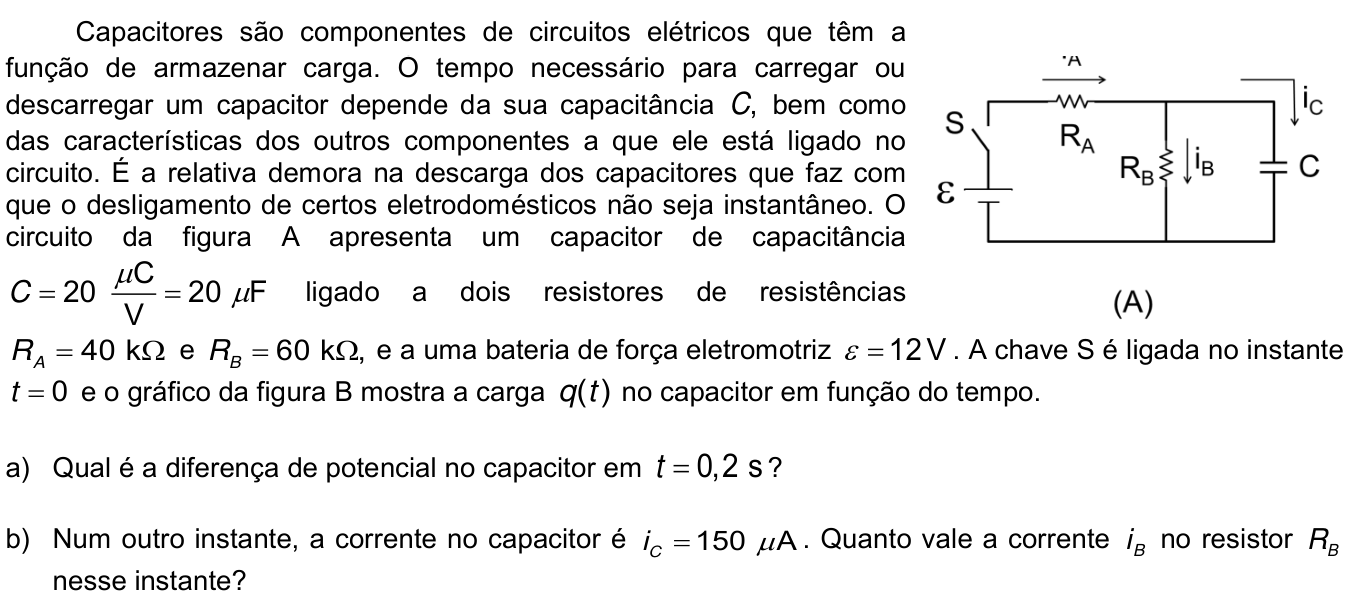

Ver como caiu na prova Questão 11 no caderno  da 2ª fase da UNICAMP 2019

Fonte: Comvest/Vestibular Unicamp 2019. Prova oficial ↗
