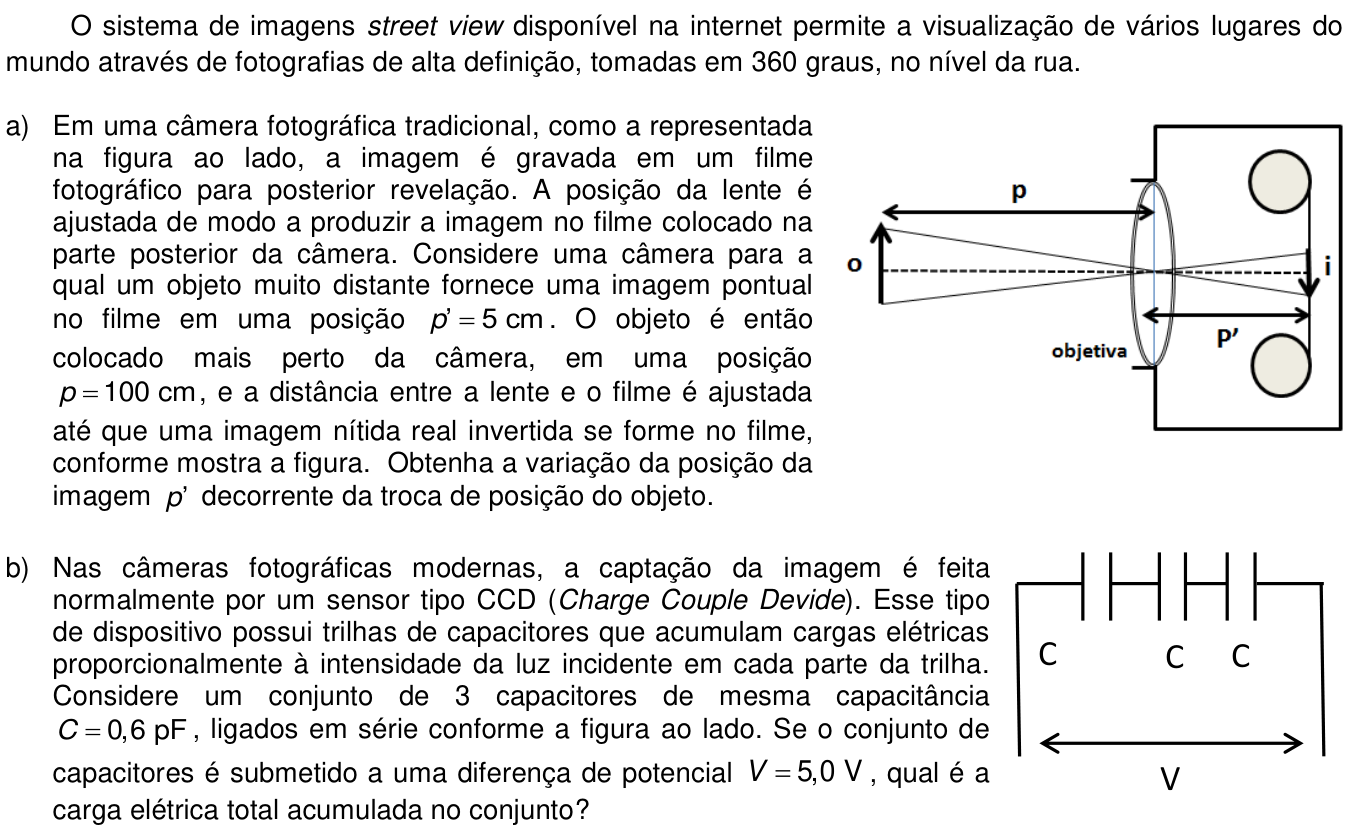

Questão 24 (3º dia) da 2ª fase da UNICAMP 2014
O sistema de imagens street view disponível na internet permite a visualização de vários lugares do mundo através de fotografias de alta definição, tomadas em 360 graus, no nível da rua.

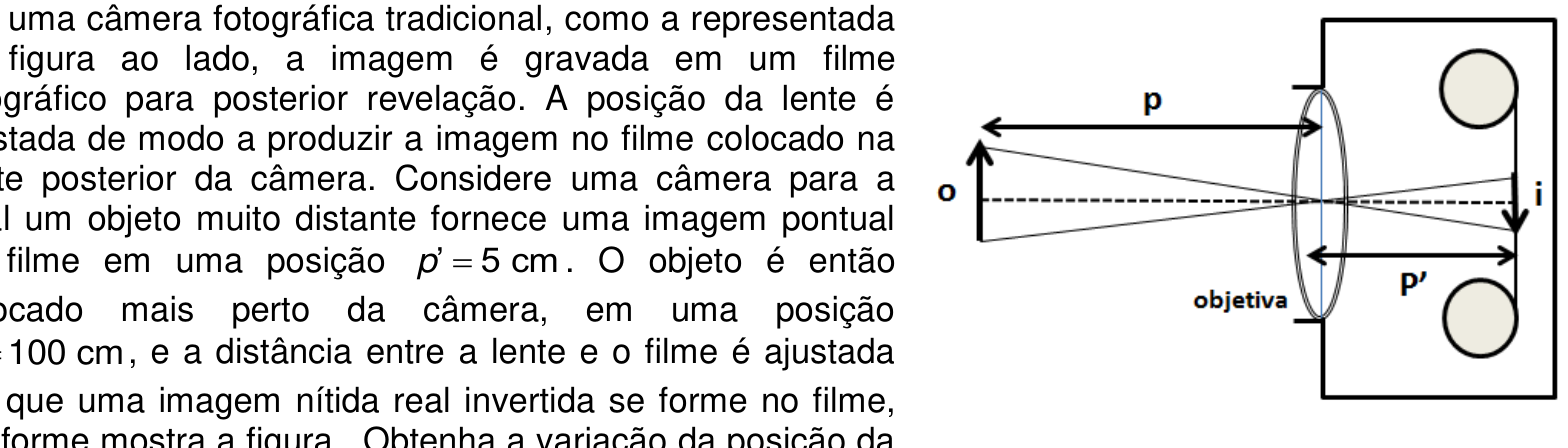

a) Em uma câmera fotográfica tradicional, como a representada na figura ao lado, a imagem é gravada em um filme fotográfico para posterior revelação. A posição da lente é ajustada de modo a produzir a imagem no filme colocado na parte posterior da câmera. Considere uma câmera para a qual um objeto muito distante fornece uma imagem pontual no filme em uma posição p' = 5\text{ cm}. O objeto é então colocado mais perto da câmera, em uma posição p = 100\text{ cm}, e a distância entre a lente e o filme é ajustada até que uma imagem nítida real invertida se forme no filme, conforme mostra a figura. Obtenha a variação da posição da imagem p' decorrente da troca de posição do objeto.

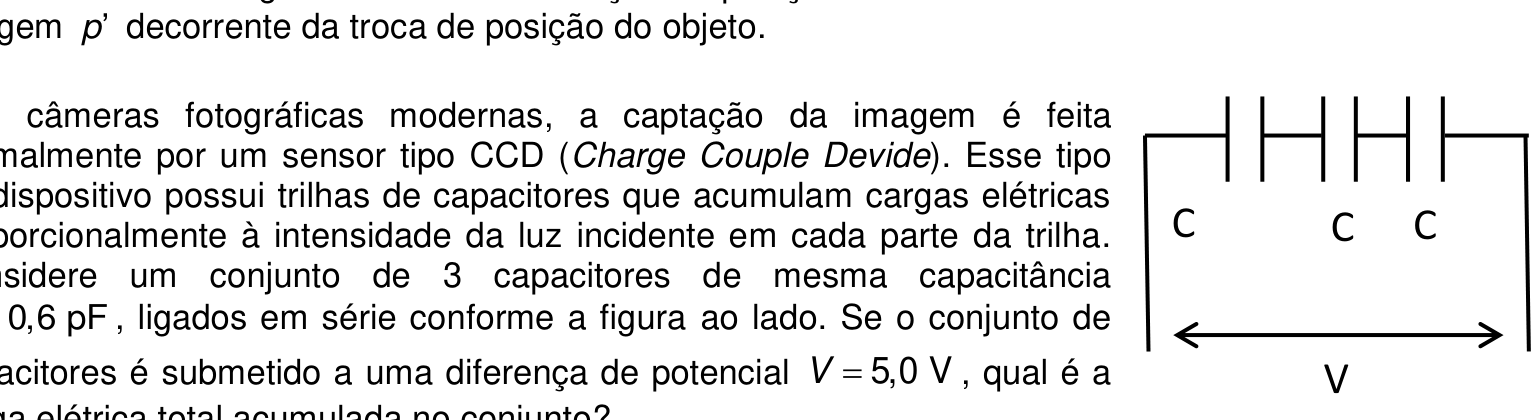

b) Nas câmeras fotográficas modernas, a captação da imagem é feita normalmente por um sensor tipo CCD (Charge Couple Devide). Esse tipo de dispositivo possui trilhas de capacitores que acumulam cargas elétricas proporcionalmente à intensidade da luz incidente em cada parte da trilha. Considere um conjunto de 3 capacitores de mesma capacitância C = 0{,}6\text{ pF}, ligados em série conforme a figura ao lado. Se o conjunto de capacitores é submetido a uma diferença de potencial V = 5{,}0\text{ V}, qual é a carga elétrica total acumulada no conjunto?

Reportar erro na questão
Resolução comentada
Resolução comentada
a) Para um objeto muito distante, os raios chegam paralelos e a imagem se forma no foco. Logo, f = 5\ \text{cm}.
Quando o objeto vai para p = 100\ \text{cm}, usamos a equação de Gauss:
- \dfrac{1}{p'}=\dfrac{1}{5}-\dfrac{1}{100}=\dfrac{20-1}{100}=\dfrac{19}{100}
- p'=\dfrac{100}{19}\approx 5{,}26\ \text{cm}
A posição inicial da imagem era 5\ \text{cm}, então a variação é:
Ou seja, a lente precisa se afastar cerca de 0{,}26\ \text{cm} do filme (aproximadamente 2{,}6\ \text{mm}).
\Delta p' \approx 0{,}26\ \text{cm} (a imagem se afasta da lente)
b) Em série, a capacitância equivalente satisfaz:
A carga do conjunto (igual à de cada capacitor em série) é:
Q = 1{,}0\times10^{-12}\ \text{C} (1 pC)
Assuntos: Lentes esféricas, Capacitores.
