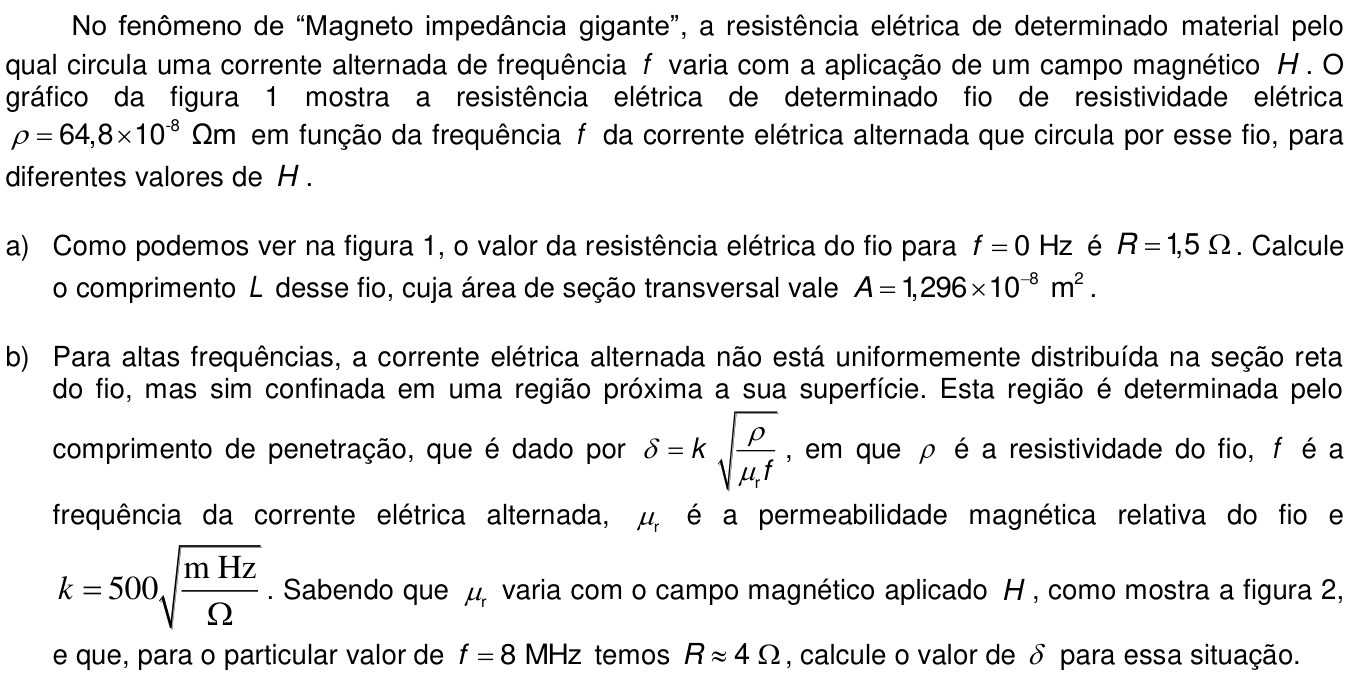

Questão 23 (3º dia) da 2ª fase da UNICAMP 2014

3º dia · Ciências da Natureza · Física: Resistência elétrica e leis de Ohm

No fenômeno de “Magneto impedância gigante”, a resistência elétrica de determinado material pelo qual circula uma corrente alternada de frequência f varia com a aplicação de um campo magnético H. O gráfico da figura 1 mostra a resistência elétrica de determinado fio de resistividade elétrica \rho = 64{,}8 \times 10^{-8}\ \Omega\text{m} em função da frequência f da corrente elétrica alternada que circula por esse fio, para diferentes valores de H.

a) Como podemos ver na figura 1, o valor da resistência elétrica do fio para f = 0\ \text{Hz} é R = 1{,}5\ \Omega. Calcule o comprimento L desse fio, cuja área de seção transversal vale A = 1{,}296 \times 10^{-8}\ \text{m}^2.

b) Para altas frequências, a corrente elétrica alternada não está uniformemente distribuída na seção reta do fio, mas sim confinada em uma região próxima a sua superfície. Esta região é determinada pelo comprimento de penetração, que é dado por \delta = k\sqrt{\frac{\rho}{\mu_{\text{r}}f}}, em que \rho é a resistividade do fio, f é a frequência da corrente elétrica alternada, \mu_{\text{r}} é a permeabilidade magnética relativa do fio e k = 500\sqrt{\frac{\text{m}\ \text{Hz}}{\Omega}}. Sabendo que \mu_{\text{r}} varia com o campo magnético aplicado H, como mostra a figura 2, e que, para o particular valor de f = 8\ \text{MHz} temos R \approx 4\ \Omega, calcule o valor de \delta para essa situação.

Figura 1: Gráfico da resistência elétrica R (Ohm), de 0 a 8, em função da frequência f (MHz), de 0 a 10, com quatro curvas crescentes partindo de R = 1,5 Ohm em f = 0 MHz para diferentes valores de campo magnético: H = 5 Oe, H = 15 Oe, H = 35 Oe e H = 200 Oe.

Figura 2: gráfico da permeabilidade magnética relativa μr, de 0 a 6000, em função do campo magnético H (Oe), de 0 a 100. A curva parte de cerca de 6000 em H = 0, cai bruscamente até cerca de 4000 por volta de H = 5 Oe e depois decresce cada vez mais devagar, passando por cerca de 3000 em H = 10 Oe e cerca de 1000 entre 30 e 40 Oe, até cerca de 350 em H = 100 Oe.

Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Resolução comentada

a) Em f = 0\ \text{Hz} a corrente se distribui por toda a seção do fio, então vale a segunda lei de Ohm, R = \rho L/A. Isolando L:

L = \frac{R A}{\rho} = \frac{1{,}5 \times 1{,}296\times10^{-8}}{64{,}8\times10^{-8}} = \frac{1{,}944\times10^{-8}}{64{,}8\times10^{-8}} = 0{,}03\ \text{m}

Portanto o fio tem 3 cm.

L = 0,03 m

b) Primeiro identificamos o campo H na figura 1. Em f = 8\ \text{MHz}, a curva que passa por R \approx 4\ \Omega é a de H = 35\ \text{Oe} (a curva de 15 Oe dá cerca de 5,5 Ω e a de 200 Oe, cerca de 2,4 Ω).

Na figura 2, para H = 35\ \text{Oe}, lemos \mu_r \approx 1000.

Substituindo em \delta = k\sqrt{\rho/(\mu_r f)}, com f = 8\times10^6\ \text{Hz}:

\delta = 500\sqrt{\frac{64{,}8\times10^{-8}}{10^3\times 8\times10^6}} = 500\sqrt{8{,}1\times10^{-17}}

Como \sqrt{8{,}1\times10^{-17}} = \sqrt{81\times10^{-18}} = 9\times10^{-9}:

\delta = 500\times 9\times10^{-9} = 4{,}5\times10^{-6}\ \text{m}

δ ≈ 4,5 × 10⁻⁶ m (4,5 μm)

Assuntos: Resistência elétrica e leis de Ohm, Campo magnético: ímãs e correntes.
