PRÁTICA COM QUESTÕES OFICIAIS

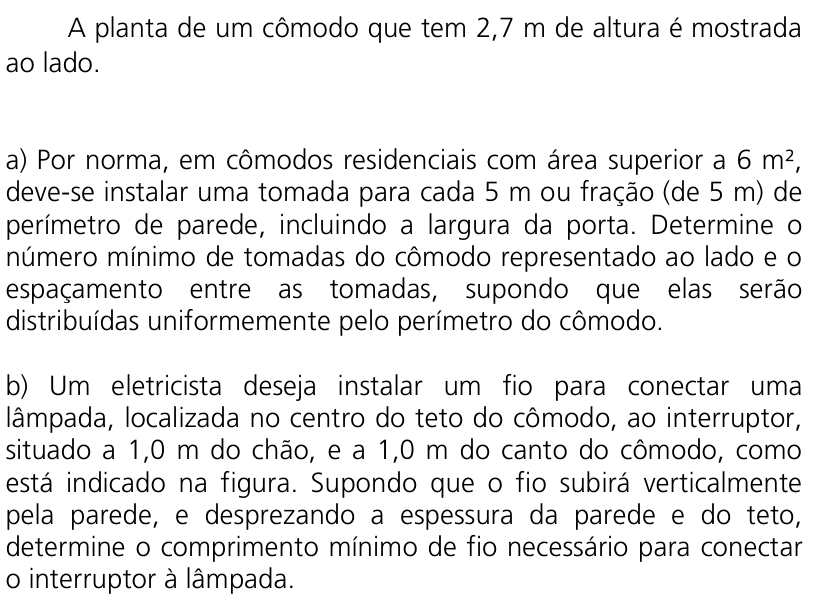

Questão 14 (1º dia) da 2ª fase da UNICAMP 2012
A planta de um cômodo que tem 2{,}7\text{ m} de altura é mostrada ao lado.

a) Por norma, em cômodos residenciais com área superior a 6\text{ m}^2, deve-se instalar uma tomada para cada 5\text{ m} ou fração (de 5\text{ m}) de perímetro de parede, incluindo a largura da porta. Determine o número mínimo de tomadas do cômodo representado ao lado e o espaçamento entre as tomadas, supondo que elas serão distribuídas uniformemente pelo perímetro do cômodo.
b) Um eletricista deseja instalar um fio para conectar uma lâmpada, localizada no centro do teto do cômodo, ao interruptor, situado a 1{,}0\text{ m} do chão, e a 1{,}0\text{ m} do canto do cômodo, como está indicado na figura. Supondo que o fio subirá verticalmente pela parede, e desprezando a espessura da parede e do teto, determine o comprimento mínimo de fio necessário para conectar o interruptor à lâmpada.
Reportar erro na questão

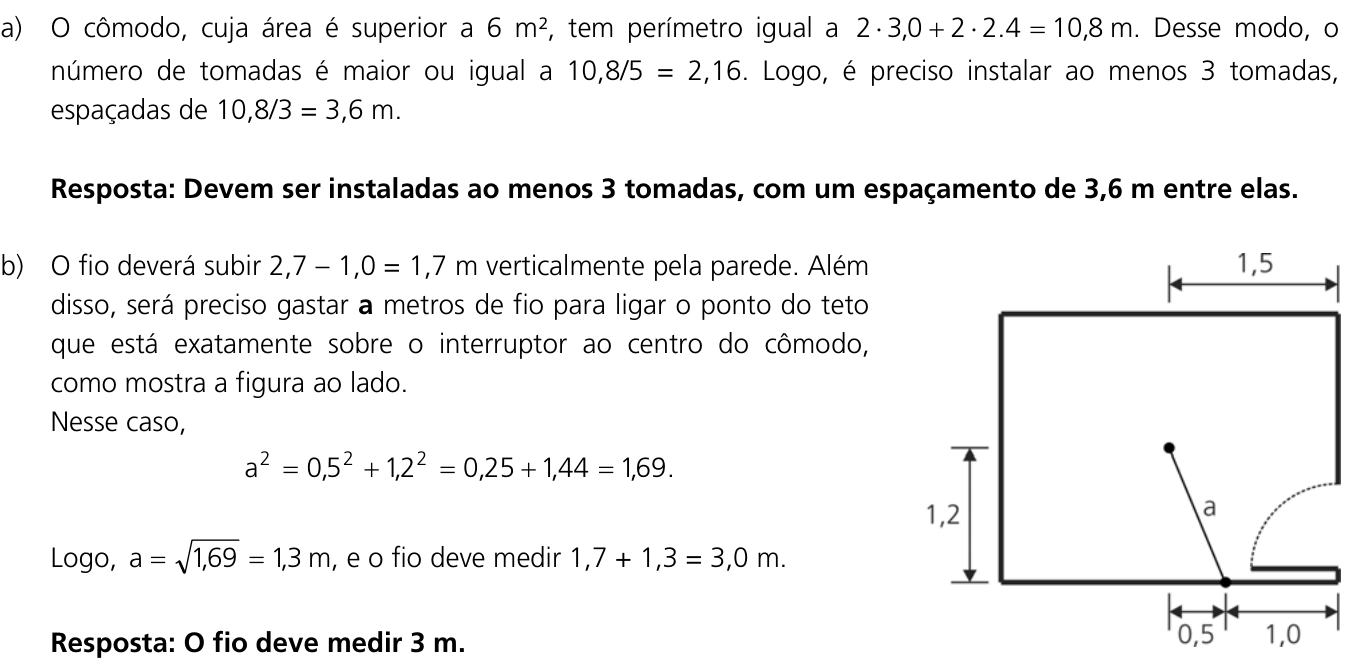

Resolução comentada
Resolução comentada
a) Primeiro confira a área do cômodo: 3{,}0\times 2{,}4 = 7{,}2\ \text{m}^2, que é maior que 6\ \text{m}^2, então a norma vale. O perímetro, contando a largura da porta, é:
Precisamos de uma tomada para cada 5\ \text{m} ou fração. Como 10{,}8/5 = 2{,}16, são 2 trechos completos e mais uma fração, ou seja, 3 tomadas no mínimo.
Distribuídas uniformemente pelo perímetro, o espaçamento é:
Mínimo de 3 tomadas, espaçadas de 3{,}6\ \text{m}.
b) O interruptor está na parede de 3{,}0\ \text{m}, a 1{,}0\ \text{m} do canto direito, portanto a 2{,}0\ \text{m} do canto esquerdo. Ele fica a 1{,}0\ \text{m} do chão.
O fio tem dois trechos:
- Trecho vertical na parede, até o teto: 2{,}7-1{,}0 = 1{,}7\ \text{m}.
- Trecho no teto, em linha reta, do ponto da parede até o centro. O centro está a 1{,}5\ \text{m} das paredes laterais e a 1{,}2\ \text{m} da parede do interruptor. O ponto de subida está a 2{,}0\ \text{m} do canto esquerdo, logo a 0{,}5\ \text{m} do centro na direção horizontal maior. Pelo teorema de Pitágoras:
O comprimento total é 1{,}7+1{,}3=3{,}0\ \text{m}.
Comprimento mínimo de fio: 3{,}0\ \text{m}.
Assuntos: Áreas e perímetros de polígonos, Teorema de Pitágoras e relações métricas.
