Questão 76 da UNESP 2024
Uma pessoa estava parada com seu veículo em um semáforo. Quando a luz verde do semáforo se acendeu, o veículo partiu e o movimento realizado até o seu destino pode ser dividido em quatro trechos:
Trecho 1: veículo em movimento acelerado;
Trecho 2: veículo em movimento uniforme;
Trecho 3: percebendo que havia passado do endereço para onde ia, a pessoa freou o veículo até parar, e inverteu o sentido de seu movimento, com a mesma aceleração escalar com que havia freado;
Trecho 4: nova frenagem, chegando ao seu destino, onde parou o veículo.

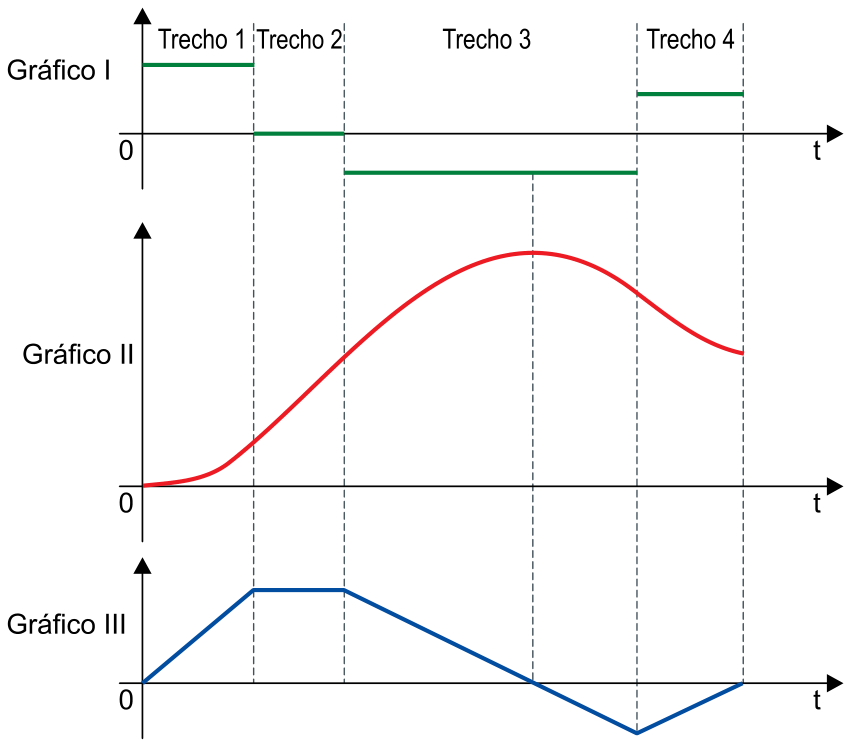

Os três gráficos, I, II e III, mostram como variaram, em função do tempo, três grandezas escalares associadas ao movimento desse veículo, sem identificá-las, nos quatro trechos descritos.

Sabendo que, enquanto se movia nesse trajeto, o veículo só esteve em movimento uniforme ou em movimento uniformemente variado, os gráficos I, II e III representam, respectivamente, as grandezas
- Aposição, aceleração e velocidade.
- Bvelocidade, aceleração e posição.
- Cvelocidade, posição e aceleração.
- Daceleração, posição e velocidade.
- Eaceleração, velocidade e posição.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Em um movimento uniformemente variado (MUV), a aceleração é constante, a velocidade varia linearmente com o tempo e a posição varia segundo uma parábola. No movimento uniforme (MU), a aceleração é nula, a velocidade é constante e a posição varia linearmente.
-
Gráfico I: só tem segmentos horizontais, com valor positivo no trecho 1, nulo no trecho 2, negativo no trecho 3 e positivo no trecho 4. Isso combina com a aceleração: o carro acelera (+), anda com velocidade constante (0), freia e inverte o sentido com aceleração negativa e, por fim, freia de novo na volta, com aceleração positiva.
-
Gráfico III: é formado por retas inclinadas e um trecho horizontal. Sobe até um valor máximo (trecho 1), fica constante (trecho 2), decresce até zero e continua até um valor negativo (trecho 3, em que o carro para e inverte o sentido) e volta a zero (trecho 4). Isso é a velocidade. A inclinação das retas é a aceleração do gráfico I, o que confirma a relação.
-
Gráfico II: é uma curva suave com arcos de parábola e uma reta. A reta está no trecho 2, o MU. O máximo da curva ocorre exatamente quando a velocidade do gráfico III se anula, no meio do trecho 3. Depois disso a curva decresce, pois o carro volta. Isso é a posição.
Portanto, I é aceleração, II é posição e III é velocidade.
Alternativa D.
Por que as outras alternativas estão erradas
- AToma o gráfico I, de patamares constantes, por posição, mas a posição no MUV é parabólica.
- BChama de velocidade o gráfico I, que é constante por trechos e se anula no MU, quando a velocidade é constante e não nula.
- CTambém identifica I como velocidade, e troca as demais: a reta inclinada do gráfico III não é a aceleração, que seria constante.
- EChama de velocidade o gráfico II e de posição o III, mas o gráfico II tem máximo quando III se anula, ou seja, II é a posição.
Assunto: Gráficos do movimento.
Reportar erro na resolução

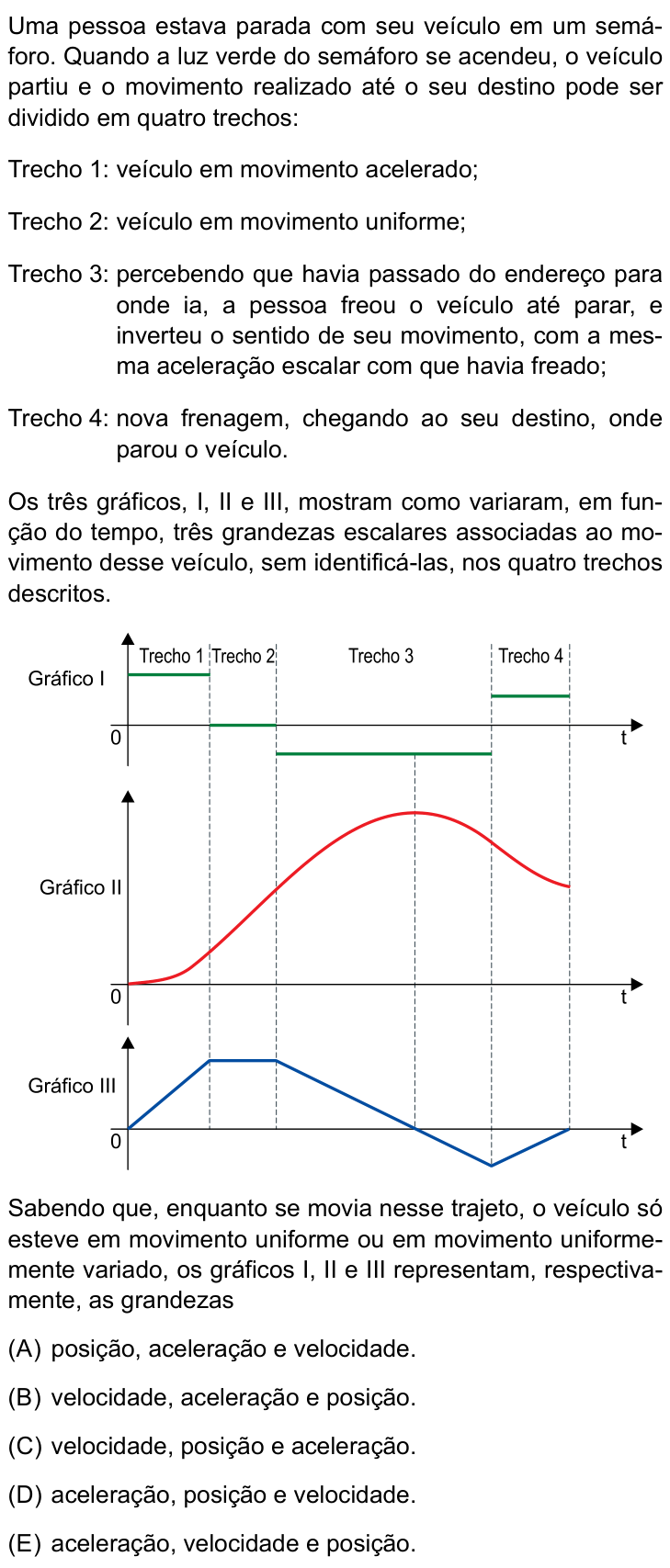

Ver como caiu na prova
