Questão 82 (1ª fase) da UNESP 2023

1ª fase

Um circuito elétrico é constituído por um gerador ideal de força eletromotriz E, um amperímetro também ideal Ⓐ e dois resistores ôhmicos de resistências R_1 e R_2, conforme a figura. O gráfico abaixo do circuito representa a variação do potencial elétrico (V) ao longo dos pontos do ramo PZ que contém os dois resistores, adotando o potencial do ponto P como sendo nulo.

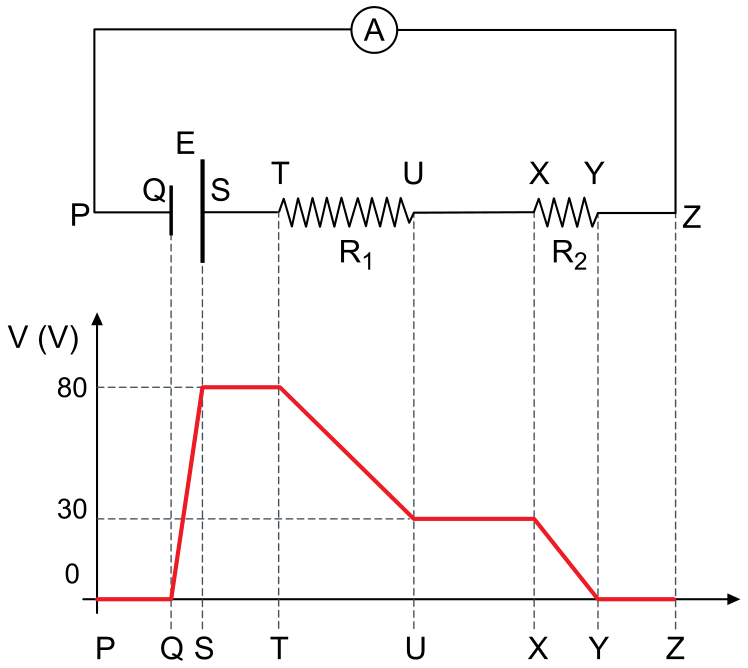

Circuito elétrico fechado com amperímetro ideal no ramo superior entre os pontos P e Z, e no ramo inferior gerador E entre Q e S, resistor R1 entre T e U, e resistor R2 entre X e Y. Abaixo, gráfico de potencial elétrico V em função da posição pelos pontos P, Q, S, T, U, X, Y e Z, mostrando potencial nulo de P a Q, elevação linear até 80 V entre Q e S, patamar de 80 V até T, queda linear até 30 V de T a U, patamar de 30 V até X, queda linear de 30 V a 0 V de X a Y, e patamar de 0 V até Z.

Sabendo que o amperímetro indica 2\text{ A}, as resistências R_1 e R_2 são, respectivamente, iguais a

  1. A
    20\ \Omega e 10\ \Omega.
  2. B
    30\ \Omega e 10\ \Omega.
  3. C
    35\ \Omega e 5\ \Omega.
  4. D
    25\ \Omega e 15\ \Omega.
  5. E
    20\ \Omega e 15\ \Omega.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada Em breve: a resolução passo a passo desta questão.

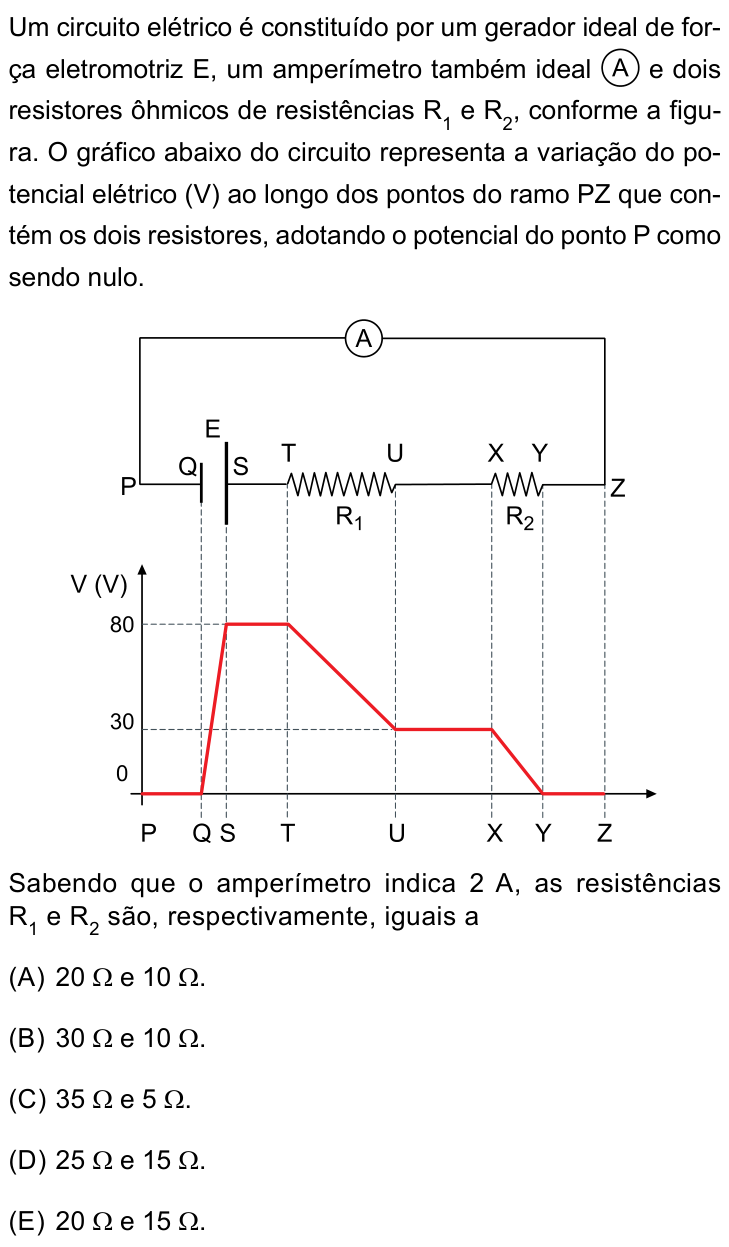

Ver como caiu na prova Questão 82 no caderno Conhecimentos Gerais da UNESP 2023
