PRÁTICA COM QUESTÕES OFICIAIS

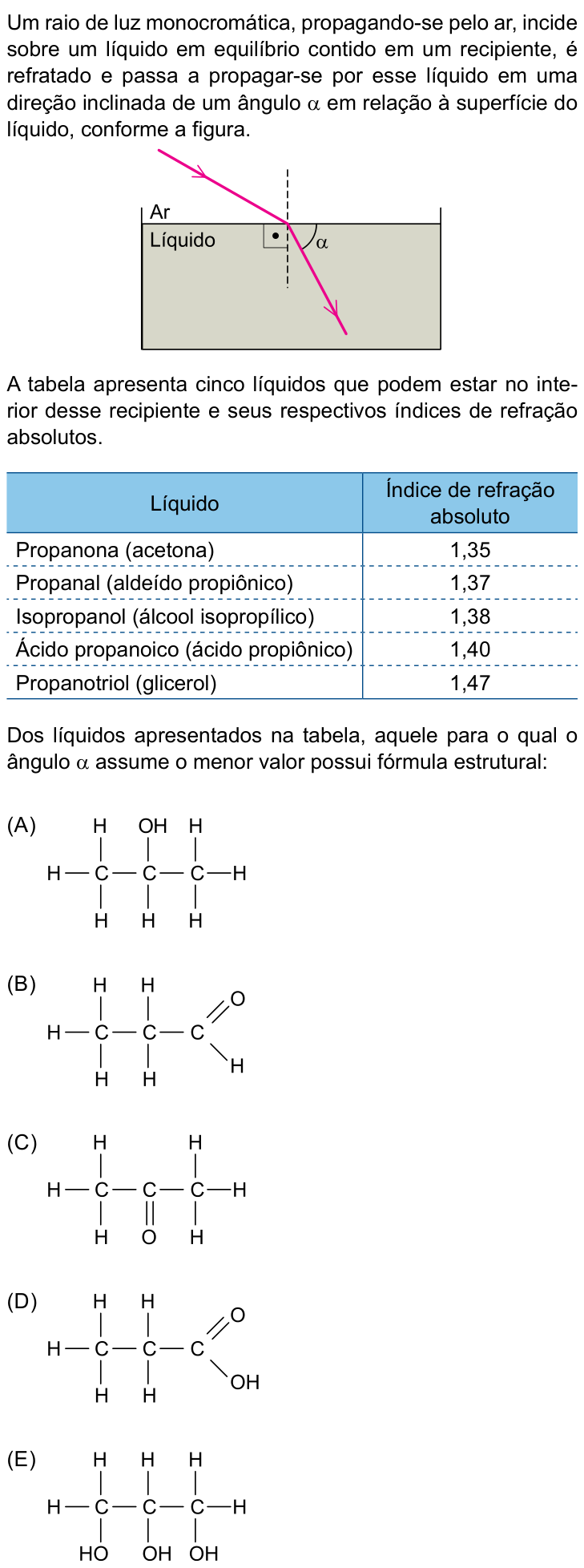

Questão 80 (1ª fase) da UNESP 2023

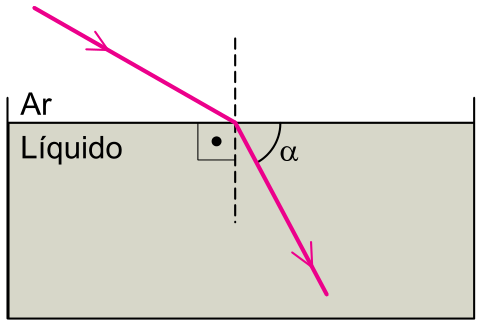

Um raio de luz monocromática, propagando-se pelo ar, incide sobre um líquido em equilíbrio contido em um recipiente, é refratado e passa a propagar-se por esse líquido em uma direção inclinada de um ângulo \alpha em relação à superfície do líquido, conforme a figura.

A tabela apresenta cinco líquidos que podem estar no interior desse recipiente e seus respectivos índices de refração absolutos.
| Líquido | Índice de refração absoluto |
|---|---|
| Propanona (acetona) | 1,35 |
| Propanal (aldeído propiônico) | 1,37 |
| Isopropanol (álcool isopropílico) | 1,38 |
| Ácido propanoico (ácido propiônico) | 1,40 |
| Propanotriol (glicerol) | 1,47 |
Dos líquidos apresentados na tabela, aquele para o qual o ângulo \alpha assume o menor valor possui fórmula estrutural:
- A

- B

- C

- D

- E

Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
O ângulo \alpha é medido entre o raio refratado e a superfície do líquido, e não entre o raio e a normal. Se r é o ângulo de refração (medido na normal), então \alpha = 90^\circ - r.
Pela lei de Snell, com o ar de índice n_{ar}=1 e o ângulo de incidência i fixo:
Quanto maior o índice de refração do líquido, menor é \sen r e menor é r. O raio se aproxima mais da normal.
Como \alpha = 90^\circ - r, um r menor dá um \alpha maior. Então o menor \alpha corresponde ao menor índice de refração, que é o da propanona (acetona), com n=1{,}35.

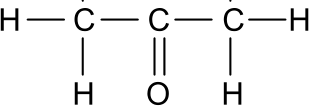

A propanona é a cetona \ce{H3C-CO-CH3}, com a carbonila no carbono central. Essa é a estrutura da figura da alternativa C.
Alternativa C.
Pegadinha: A alternativa E engana quem toma α como ângulo com a normal: nesse caso o maior índice pareceria dar o menor ângulo, mas α é medido em relação à superfície.
Por que as outras alternativas estão erradas

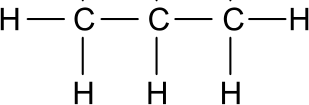

- AÉ o isopropanol (n = 1,38), que não tem o menor índice da tabela.

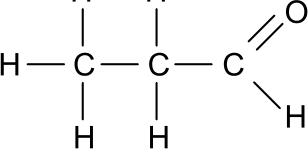

- BÉ o propanal (n = 1,37), que tem o segundo menor índice, não o menor.

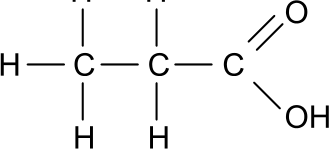

- DÉ o ácido propanoico (n = 1,40), de índice intermediário.

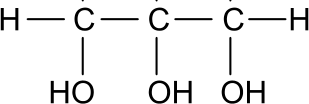

- EÉ o glicerol (n = 1,47), o maior índice, que dá o maior r e o maior ângulo α entre os líquidos, não o menor.
Assunto: Refração da luz e lei de Snell.
Reportar erro na resolução
Ver como caiu na prova
Fonte: UNESP 2023 · Conhecimentos Gerais. Prova oficial ↗
