PRÁTICA COM QUESTÕES OFICIAIS

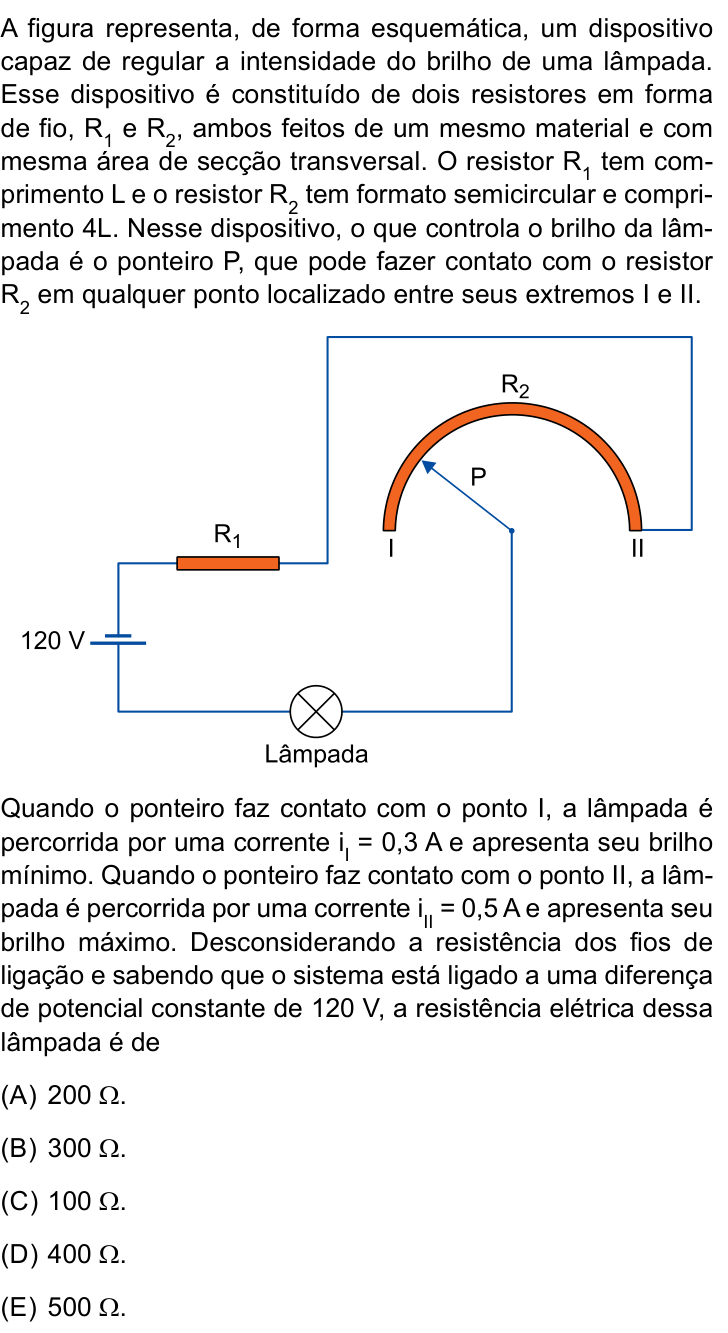

Questão 55 (2ª fase) da UNESP 2023

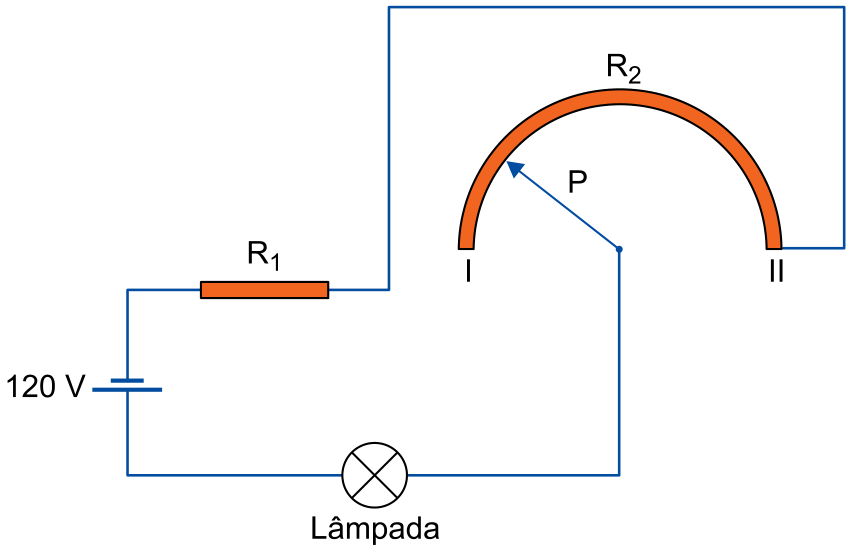

A figura representa, de forma esquemática, um dispositivo capaz de regular a intensidade do brilho de uma lâmpada. Esse dispositivo é constituído de dois resistores em forma de fio, R_1 e R_2, ambos feitos de um mesmo material e com mesma área de secção transversal. O resistor R_1 tem comprimento L e o resistor R_2 tem formato semicircular e comprimento 4L. Nesse dispositivo, o que controla o brilho da lâmpada é o ponteiro P, que pode fazer contato com o resistor R_2 em qualquer ponto localizado entre seus extremos I e II.

Quando o ponteiro faz contato com o ponto I, a lâmpada é percorrida por uma corrente i_{\text{I}} = 0{,}3\text{ A} e apresenta seu brilho mínimo. Quando o ponteiro faz contato com o ponto II, a lâmpada é percorrida por uma corrente i_{\text{II}} = 0{,}5\text{ A} e apresenta seu brilho máximo. Desconsiderando a resistência dos fios de ligação e sabendo que o sistema está ligado a uma diferença de potencial constante de 120\text{ V}, a resistência elétrica dessa lâmpada é de
- A200\ \Omega.
- B300\ \Omega.
- C100\ \Omega.
- D400\ \Omega.
- E500\ \Omega.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Pela figura, o fio vindo de R₁ chega ao extremo II de R₂. O ponteiro P está ligado à lâmpada. Assim, a corrente entra em R₂ pelo extremo II e sai pelo ponto onde P toca, seguindo para a lâmpada.
Como os dois resistores são do mesmo material e têm a mesma área, a resistência é proporcional ao comprimento (R=\rho L/A). Se R_1=R, então R_2=4R.
- P em II: a corrente não passa por nenhum trecho de R₂. A resistência total é R_1 + R_L = R + R_L. Brilho máximo, i=0{,}5\ \text{A}.
- P em I: a corrente percorre todo R₂. A resistência total é R_1+R_2+R_L = 5R + R_L. Brilho mínimo, i=0{,}3\ \text{A}.
Aplicando U=Ri nos dois casos:
- 120 = 0{,}5\,(R+R_L), então R+R_L=240\ \Omega.
- 120 = 0{,}3\,(5R+R_L), então 5R+R_L=400\ \Omega.
Subtraindo (1) de (2):
Substituindo em (1):
Alternativa A.
Pegadinha: A alternativa D (400 Ω) engana quem para em 120/0,3, que é a resistência total no brilho mínimo, e não desconta R₁ e R₂.
Por que as outras alternativas estão erradas
- BResulta de erro na subtração das equações, ou de tomar R₂ como 3R.
- CValor sem base na solução; ignora a relação R₂ = 4R ao montar as equações.
- DCorresponde à resistência total no brilho mínimo (400 Ω), não à da lâmpada.
- EValor sem base nas equações do circuito.
Assuntos: Resistência elétrica e leis de Ohm, Associação de resistores.
