Questão 37 da UFPR 2018
Na área de Eletrodinâmica, em circuitos elétricos, são comuns associações entre capacitores e entre resistores. A respeito do assunto, considere as seguintes afirmativas:
1. Numa associação de resistores em série, o resistor equivalente sempre tem resistência maior que qualquer uma das resistências dos resistores que formam a associação.
2. Numa associação de capacitores em paralelo, a tensão aplicada ao capacitor equivalente é dada pela soma das tensões em cada capacitor que forma a associação.
3. Numa associação de capacitores em série, a carga em cada capacitor é a mesma, e o capacitor equivalente tem uma carga igual à de cada capacitor da associação.
Assinale a alternativa correta.
- ASomente a afirmativa 1 é verdadeira.
- BSomente a afirmativa 2 é verdadeira.
- CSomente a afirmativa 3 é verdadeira.
- DSomente as afirmativas 1 e 2 são verdadeiras.
- ESomente as afirmativas 1 e 3 são verdadeiras.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Vamos avaliar cada afirmativa.
Afirmativa 1. Em série, R_{eq}=R_1+R_2+\dots+R_n. Como todas as resistências são positivas, a soma é maior que qualquer parcela. Verdadeira.
Afirmativa 2. Em paralelo, todos os capacitores ficam ligados aos mesmos dois pontos, então a tensão é a mesma em cada um e igual à tensão do capacitor equivalente: V_{eq}=V_1=V_2=\dots. O que se soma em paralelo são as capacitâncias (C_{eq}=C_1+C_2+\dots) e as cargas, não as tensões. Falsa.
Afirmativa 3. Em série, a corrente de carga é a mesma em todos os capacitores, então todos armazenam a mesma carga Q. O capacitor equivalente também tem carga Q, e as tensões é que se somam: V=V_1+V_2+\dots, com \frac{1}{C_{eq}}=\frac{1}{C_1}+\frac{1}{C_2}+\dots. Verdadeira.
Portanto, as afirmativas 1 e 3 são verdadeiras e a 2 é falsa.
Alternativa E.
Pegadinha: A afirmativa 2 engana ao trocar as grandezas: em paralelo somam-se as capacitâncias (e cargas), mas a tensão é a mesma.
Por que as outras alternativas estão erradas
- AIgnora que a afirmativa 3 também é verdadeira: em série a carga é a mesma em cada capacitor e no equivalente.
- BEm paralelo a tensão é a mesma em todos os capacitores, não a soma; a afirmativa 2 é falsa.
- CDesconsidera que a afirmativa 1 também é verdadeira, pois em série as resistências se somam.
- DToma a afirmativa 2 como verdadeira e descarta a 3, trocando o comportamento da tensão no paralelo.
Assuntos: Capacitores, Associação de resistores.
Reportar erro na resolução

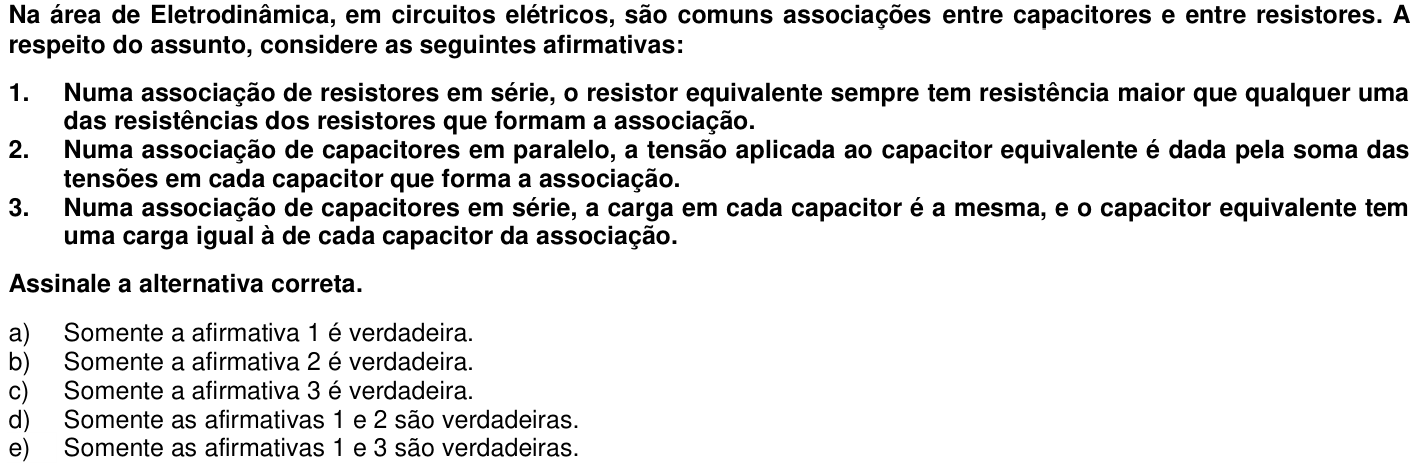

Ver como caiu na prova
Fonte: UFPR 2018 · 1ª fase. Prova oficial ↗
