Questão 16 da UFPR 2015

1ª fase

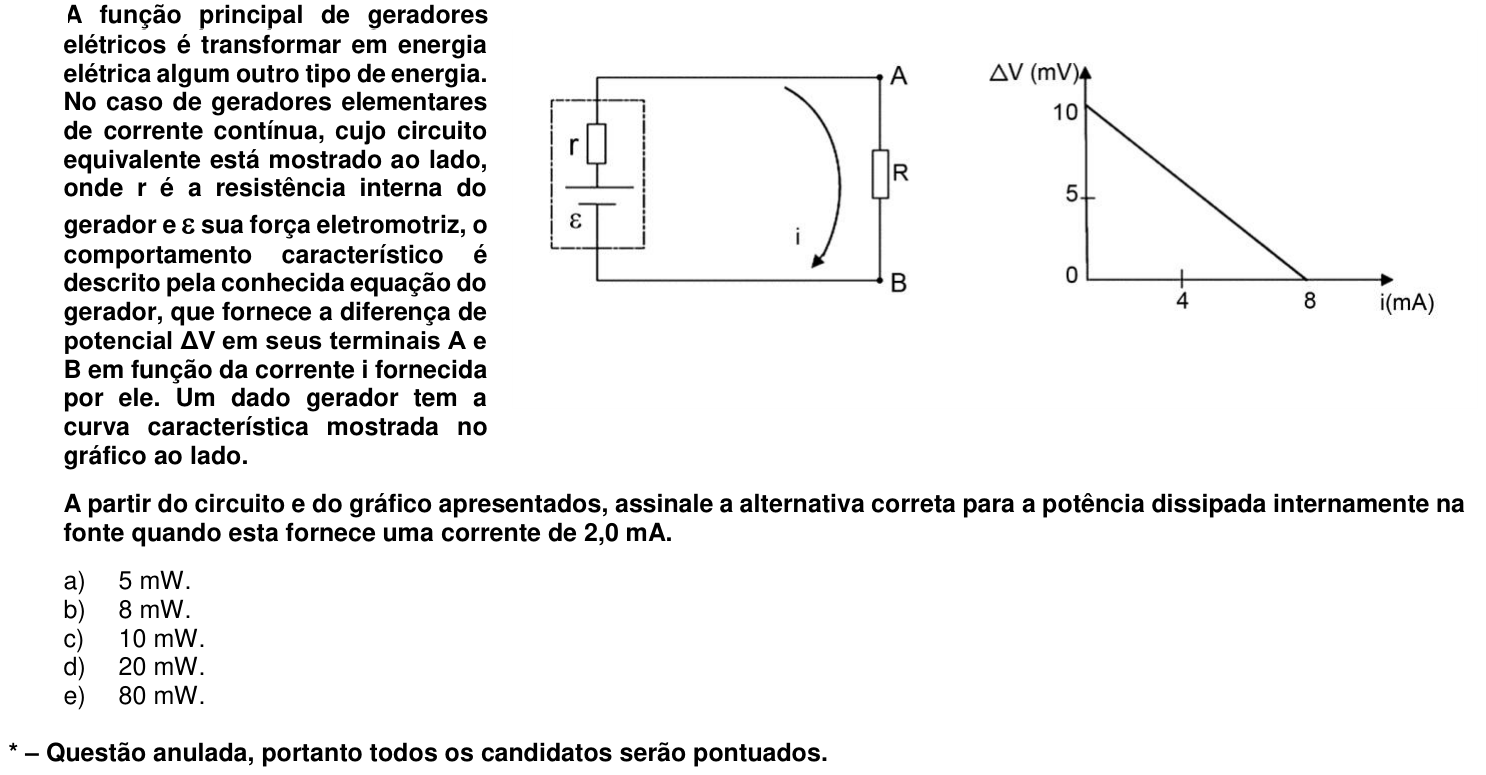

A função principal de geradores elétricos é transformar em energia elétrica algum outro tipo de energia. No caso de geradores elementares de corrente contínua, cujo circuito equivalente está mostrado ao lado, onde r é a resistência interna do gerador e \varepsilon sua força eletromotriz, o comportamento característico é descrito pela conhecida equação do gerador, que fornece a diferença de potencial \Delta V em seus terminais A e B em função da corrente i fornecida por ele. Um dado gerador tem a curva característica mostrada no gráfico ao lado.

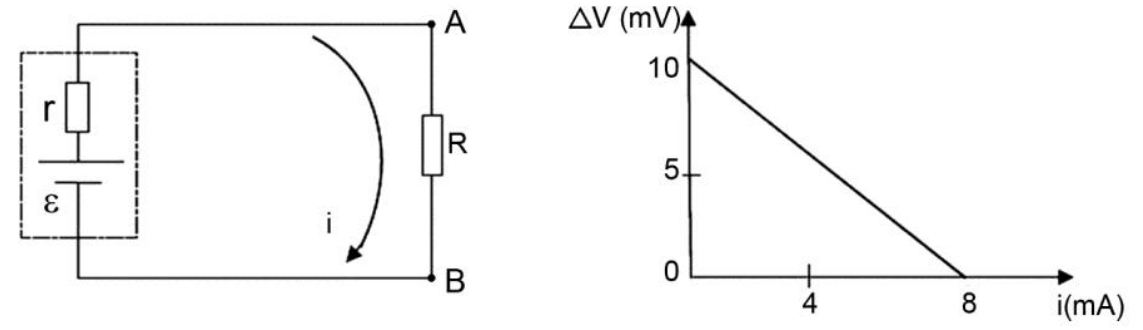

À esquerda, circuito com um gerador delimitado por um retângulo tracejado, contendo a resistência interna r e a fonte de força eletromotriz ε em série. O gerador está ligado ao resistor R, situado entre os terminais A, acima, e B, abaixo. Uma seta indica a corrente i no sentido horário. À direita, gráfico de ΔV (mV) em função de i (mA), com marcações 0, 5 e 10 no eixo vertical e 4 e 8 no horizontal. Uma reta decrescente liga ΔV = 10 mV, para i = 0, a ΔV = 0, para i = 8 mA.

A partir do circuito e do gráfico apresentados, assinale a alternativa correta para a potência dissipada internamente na fonte quando esta fornece uma corrente de 2{,}0\ \text{mA}.

* – Questão anulada, portanto todos os candidatos serão pontuados.

  1. A
    5\ \text{mW}.
  2. B
    8\ \text{mW}.
  3. C
    10\ \text{mW}.
  4. D
    20\ \text{mW}.
  5. E
    80\ \text{mW}.
