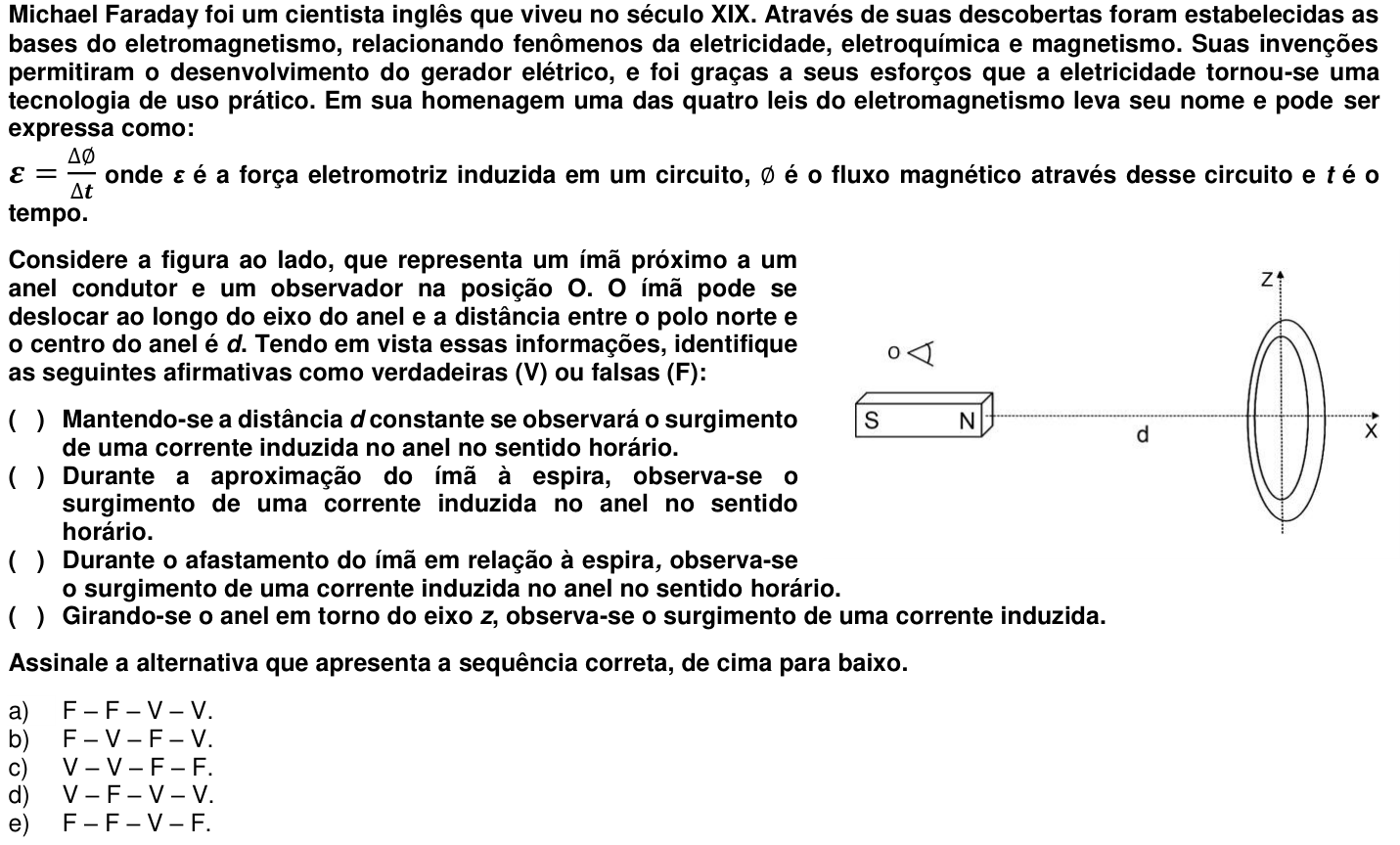

Questão 15 da UFPR 2015
Michael Faraday foi um cientista inglês que viveu no século XIX. Através de suas descobertas foram estabelecidas as bases do eletromagnetismo, relacionando fenômenos da eletricidade, eletroquímica e magnetismo. Suas invenções permitiram o desenvolvimento do gerador elétrico, e foi graças a seus esforços que a eletricidade tornou-se uma tecnologia de uso prático. Em sua homenagem uma das quatro leis do eletromagnetismo leva seu nome e pode ser expressa como:
\varepsilon = \frac{\Delta\varnothing}{\Delta t} onde \varepsilon é a força eletromotriz induzida em um circuito, \varnothing é o fluxo magnético através desse circuito e t é o tempo.

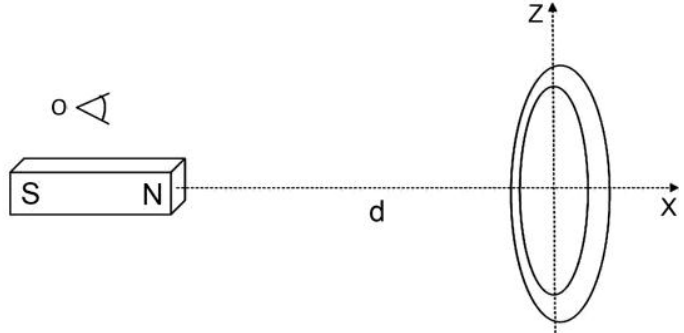

Considere a figura ao lado, que representa um ímã próximo a um anel condutor e um observador na posição O. O ímã pode se deslocar ao longo do eixo do anel e a distância entre o polo norte e o centro do anel é d. Tendo em vista essas informações, identifique as seguintes afirmativas como verdadeiras (V) ou falsas (F):

( ) Mantendo-se a distância d constante se observará o surgimento de uma corrente induzida no anel no sentido horário.
( ) Durante a aproximação do ímã à espira, observa-se o surgimento de uma corrente induzida no anel no sentido horário.
( ) Durante o afastamento do ímã em relação à espira, observa-se o surgimento de uma corrente induzida no anel no sentido horário.
( ) Girando-se o anel em torno do eixo z, observa-se o surgimento de uma corrente induzida.
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
- AF – F – V – V.
- BF – V – F – V.
- CV – V – F – F.
- DV – F – V – V.
- EF – F – V – F.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Pela lei de Faraday, só aparece corrente induzida se o fluxo magnético pelo anel variar no tempo. O sentido da corrente vem da lei de Lenz: ela cria um campo que se opõe à variação do fluxo.
-
Distância d constante: o fluxo não varia, então \varepsilon = 0 e não há corrente. Falsa.
-
Aproximação do ímã: o campo do polo N aponta para a direita (sentido +x) e seu módulo no anel aumenta. O anel reage criando campo para a esquerda (-x), oposto ao do ímã. O observador O está à esquerda e olha para o anel. Para ver o campo induzido apontar para a esquerda, ou seja, em sua direção, a corrente deve circular no sentido anti-horário. Logo, não é horário. Falsa.
-
Afastamento do ímã: o fluxo para a direita diminui. O anel reage criando campo para a direita (+x), afastando-se do observador. Visto de O, isso corresponde à corrente no sentido horário. Verdadeira.
-
Girar o anel em torno do eixo z: o campo do ímã está ao longo do eixo x. Inicialmente o plano do anel é perpendicular a x, com fluxo máximo. Ao girar em torno de z, o ângulo entre o campo e a normal ao plano do anel muda, e o fluxo \varnothing = B A \cos\theta varia. Há corrente induzida. Verdadeira.
Sequência: F – F – V – V.
Alternativa A.
Por que as outras alternativas estão erradas
- BAfirma que na aproximação a corrente é horária, mas pela lei de Lenz ela é anti-horária; e também erra o afastamento.
- CConsidera que há corrente com d constante, mas sem variação de fluxo não há corrente induzida.
- DMarca como verdadeira a corrente com d constante, ignorando que o fluxo não varia.
- ENega a corrente ao girar o anel em torno de z, mas essa rotação muda o ângulo e portanto o fluxo.
Assunto: Indução eletromagnética e transformadores.
