Questão 10 da UFPR 2015

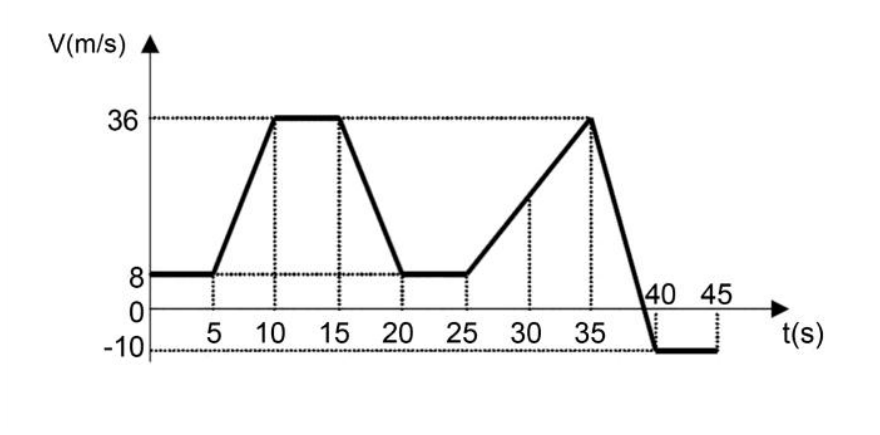

Um veículo está se movendo ao longo de uma estrada plana e retilínea. Sua velocidade em função do tempo, para um trecho do percurso, foi registrada e está mostrada no gráfico ao lado. Considerando que em t = 0 a posição do veículo s é igual a zero, assinale a alternativa correta para a sua posição ao final dos 45\text{ s}.

- A330\text{ m}.
- B480\text{ m}.
- C700\text{ m}.
- D715\text{ m}.
- E804\text{ m}.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Num gráfico v \times t, o deslocamento é a área entre a curva e o eixo do tempo. Áreas acima do eixo contam como positivas e abaixo, como negativas. Leitura do gráfico: v=8 de 0 a 5 s; sobe até 36 m/s em 10 s; fica em 36 até 15 s; desce até 8 m/s em 20 s; fica em 8 até 25 s; sobe até 36 m/s em 35 s; desce linearmente até -10 m/s em 40 s; fica em -10 até 45 s.
Áreas por trecho:
- 0 a 5 s (retângulo): 8\cdot 5 = 40\ \text{m}.
- 5 a 10 s (trapézio): \frac{(8+36)}{2}\cdot 5 = 110\ \text{m}.
- 10 a 15 s (retângulo): 36\cdot 5 = 180\ \text{m}.
- 15 a 20 s (trapézio): \frac{(36+8)}{2}\cdot 5 = 110\ \text{m}.
- 20 a 25 s (retângulo): 8\cdot 5 = 40\ \text{m}.
- 25 a 35 s (trapézio): \frac{(8+36)}{2}\cdot 10 = 220\ \text{m}.
- 35 a 40 s: a velocidade cai de 36 a -10 em 5 s, ou seja, -9{,}2\ \text{m/s}^2. Ela zera após 36/9{,}2 \approx 3{,}91 s, e a área positiva é \frac{36\cdot 3{,}91}{2}\approx 70{,}4 m. A área negativa é \frac{10\cdot 1{,}09}{2}\approx 5{,}4 m, então o saldo é \approx 65\ \text{m}. Pela fórmula do trapézio com sinal: \frac{36+(-10)}{2}\cdot 5 = 65\ \text{m}.
- 40 a 45 s: -10\cdot 5 = -50\ \text{m}.
Soma: 40+110+180+110+40+220+65-50 = 715\ \text{m}.
Alternativa D.
Pegadinha: A alternativa E engana quem soma a área do trecho com velocidade negativa (de 40 a 45 s) como positiva, esquecendo que o veículo volta.
Por que as outras alternativas estão erradas
- AValor sem relação com a soma correta das áreas; provavelmente omite trechos do gráfico.
- BNão bate com a soma das áreas; resulta de ignorar parte dos trapézios.
- CFica 15 m abaixo; erra o saldo do trecho final ou a área de um trapézio.
- ESoma as áreas abaixo do eixo como positivas em vez de subtraí-las e erra o trecho de 35 a 40 s.
Assunto: Gráficos do movimento.
Reportar erro na resolução

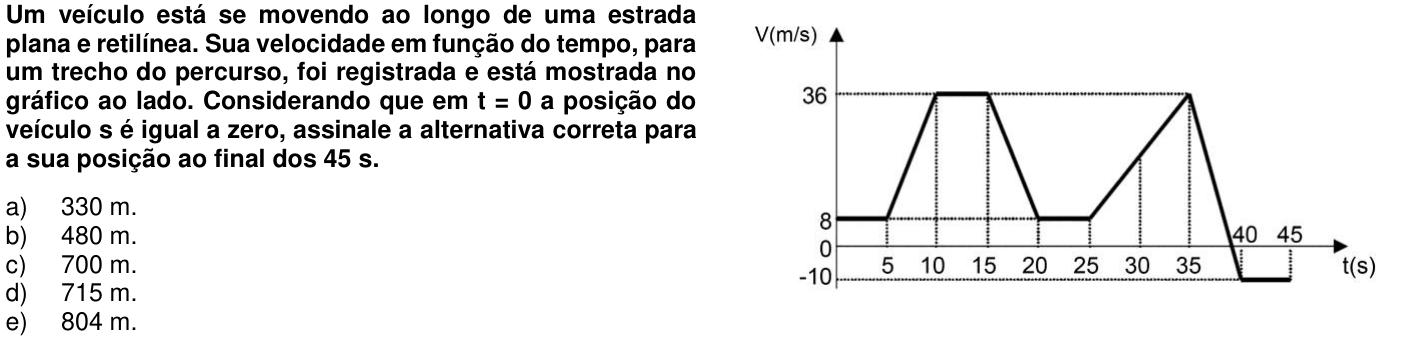

Ver como caiu na prova
