Questão 59 da UFPR 2014
O espectrômetro de massa é um equipamento utilizado para se estudar a composição de um material. A figura ao lado ilustra diferentes partículas de uma mesma amostra sendo injetadas por uma abertura no ponto O de uma câmara a vácuo. Essas partículas possuem mesma velocidade inicial \vec{v}, paralela ao plano da página e com o sentido indicado no desenho. No interior desta câmara há um campo magnético uniforme \vec{B} perpendicular à velocidade \vec{v}, cujas linhas de campo são perpendiculares ao plano da página e saindo desta, conforme representado no desenho com o símbolo \odot. As partículas descrevem então trajetórias circulares identificadas por I, II, III e IV.

Considerando as informações acima e os conceitos de eletricidade e magnetismo, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:
( ) A partícula da trajetória II possui carga positiva e a da trajetória IV possui carga negativa.
( ) Supondo que todas as partículas tenham mesma carga, a da trajetória II tem maior massa que a da trajetória I.
( ) Supondo que todas as partículas tenham mesma massa, a da trajetória III tem maior carga que a da trajetória II.
( ) Se o módulo do campo magnético B fosse aumentado, todas as trajetórias teriam um raio maior.
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
- AV – V – V – F.
- BF – V – F – V.
- CV – F – V – V.
- DV – V – F – F.
- EF – F – V – V.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Força magnética: F = |q|vB, e ela faz o papel de força centrípeta, então |q|vB = \dfrac{mv^2}{r}, o que dá r = \dfrac{mv}{|q|B}.
Sinal da carga: a velocidade aponta para cima (+y) e \vec{B} sai da página (+z). Pela regra da mão direita, \vec{v}\times\vec{B} = \hat{y}\times\hat{z} = +\hat{x}, para a direita. Uma carga positiva seria desviada para a direita, e uma negativa para a esquerda. A trajetória II curva para a direita, logo é positiva. A IV curva para a esquerda, logo é negativa. A afirmativa 1 é V.
Afirmativa 2: com a mesma carga, r é proporcional a m (mesmos v e B). Como r_2 > r_1, a partícula II tem maior massa que a I. V.
Afirmativa 3: com a mesma massa, r é inversamente proporcional a |q|. Como r_3 > r_2, a partícula III tem menor carga que a II, e não maior. F.
Afirmativa 4: se B aumenta, r = \dfrac{mv}{|q|B} diminui, então os raios ficam menores, e não maiores. F.
Sequência: V – V – F – F.
Alternativa D.
Por que as outras alternativas estão erradas
- AConsidera a terceira verdadeira, mas raio maior significa carga menor, e afirma que o aumento de B aumenta o raio (item 4 também falso).
- BErra o sinal das cargas (item 1) e o item 4: aumentar B reduz o raio.
- CAceita que maior raio indica maior carga e que aumentar B aumenta o raio, ambos invertidos, além de dar o item 2 como falso.
- ENega o sinal correto das cargas e o item 2, e aceita os itens 3 e 4, que são falsos.
Assunto: Força magnética.
Reportar erro na resolução
Ver como caiu na prova

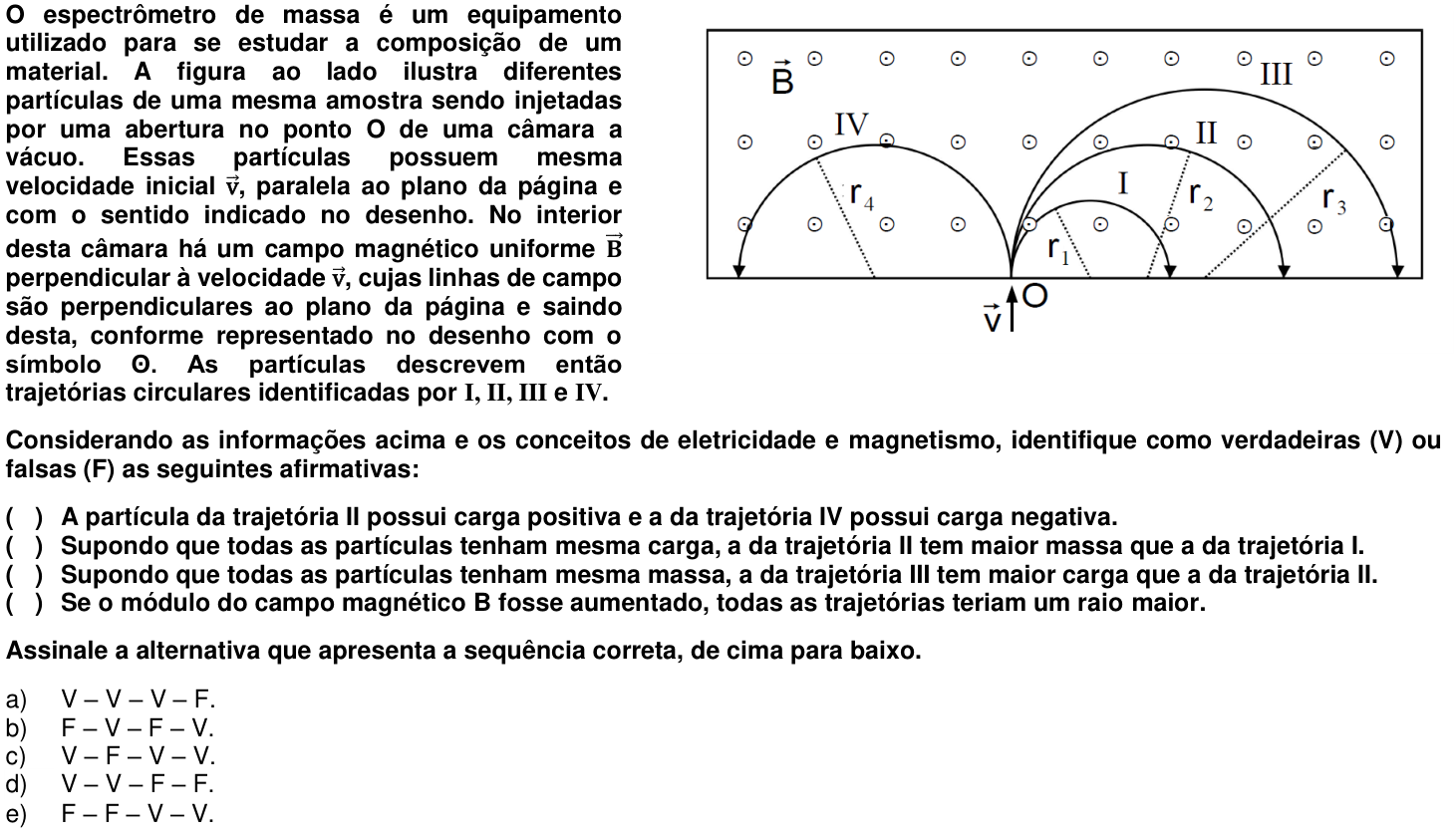

Fonte: UFPR 2014 · 1ª fase. Prova oficial ↗
