Questão 32 da UFPR 2014

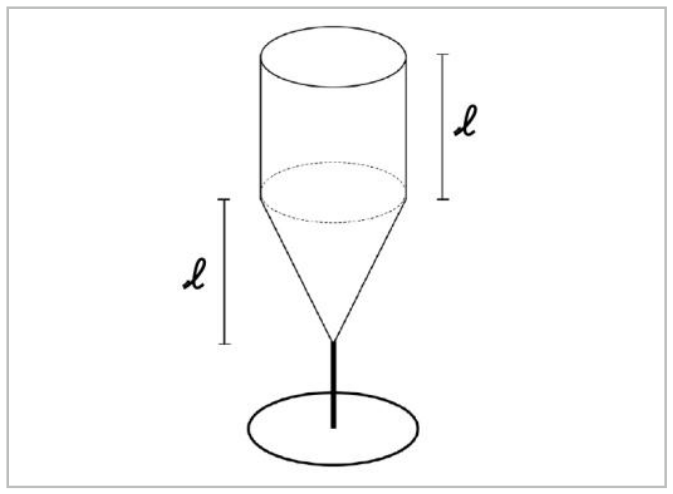

Suponha que um líquido seja despejado, a uma vazão constante, em um recipiente cujo formato está indicado na figura ao lado. Sabendo que inicialmente o recipiente estava vazio, qual dos gráficos abaixo melhor descreve a altura h, do nível do líquido, em termos do volume total V, do líquido despejado no recipiente?

- A

- B

- C

- D

- E

Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Com vazão constante, o volume V é proporcional ao tempo. A pergunta é como h cresce com V, e isso depende da área da seção do recipiente na altura do nível.
Parte cônica (0 \le h \le \ell): o raio da seção cresce com h, então r = kh. O volume é V = \frac{1}{3}\pi k^2 h^3, logo h \propto \sqrt[3]{V}. Essa função cresce rápido no início e depois desacelera, porque a seção fica cada vez maior. O gráfico é côncavo para baixo, e a inclinação diminui até h=\ell.
Parte cilíndrica (\ell \le h \le 2\ell): a seção tem área constante A = \pi R^2. Cada volume adicional \Delta V eleva o nível em \Delta h = \Delta V / A. Então h cresce linearmente com V, com inclinação constante.
Junção em h=\ell: a inclinação do gráfico é dh/dV = 1/\text{área}. No fim do cone, a área é \pi R^2, a mesma do cilindro. A inclinação é a mesma dos dois lados, então não há "quina" e o segmento de reta sai tangente à curva.

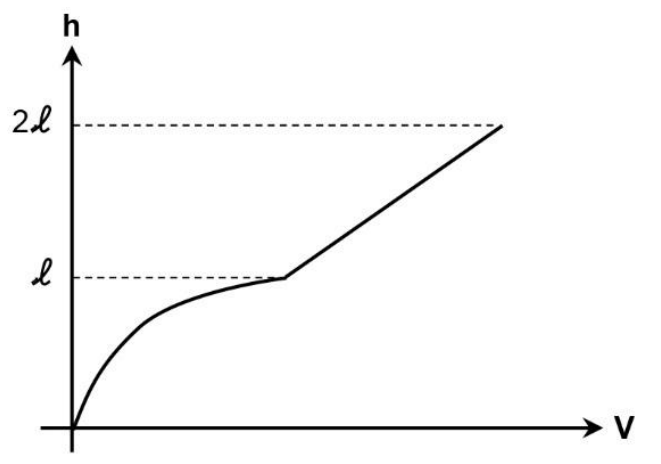

O gráfico procurado tem, portanto, uma curva côncava para baixo de 0 até \ell e depois um segmento de reta até 2\ell. Isso corresponde à figura da alternativa D.
Alternativa D.
Pegadinha: A alternativa E inverte a ordem dos trechos, enganando quem associa a reta ao cone e a curva ao cilindro.
Por que as outras alternativas estão erradas

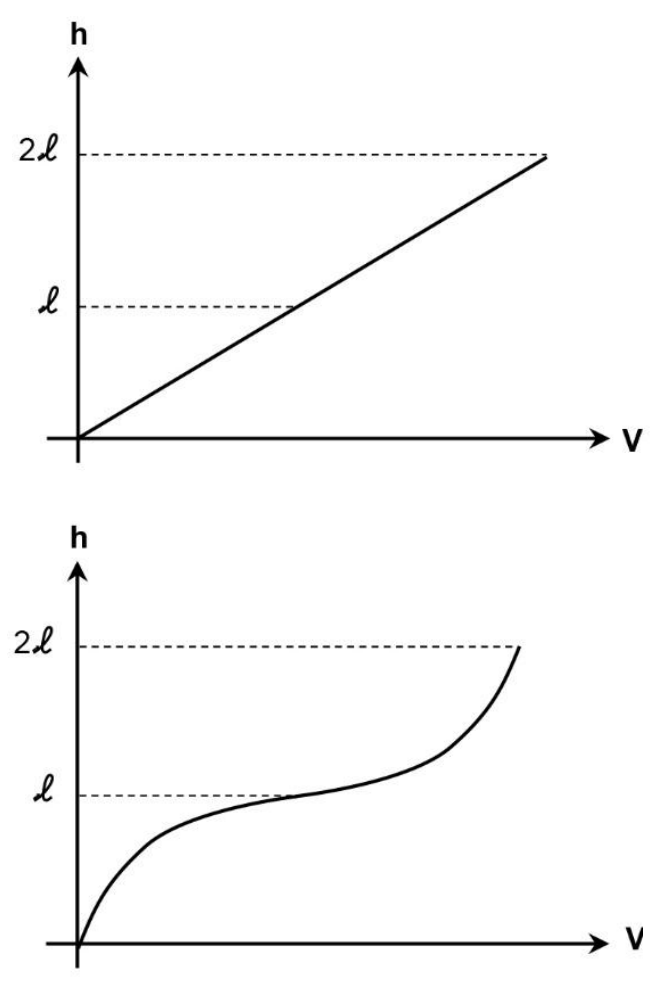

- AReta única só valeria para um recipiente de seção constante, o que não é o caso do cone.

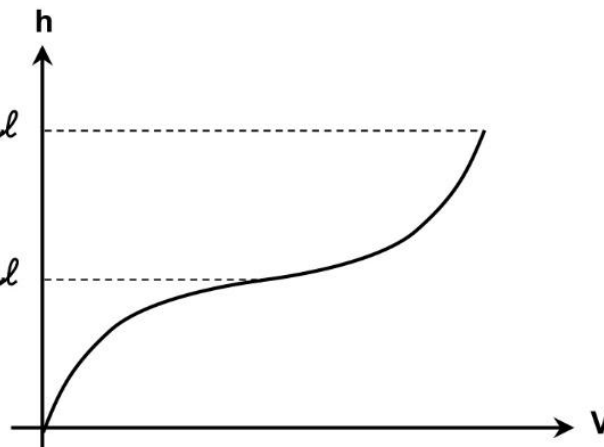

- BPõe concavidade para cima na parte cilíndrica, mas lá a seção é constante e o crescimento é linear.

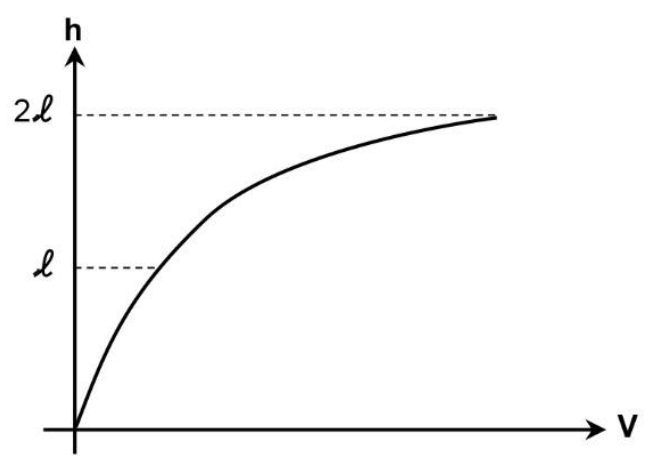

- CMantém a desaceleração o tempo todo, como se a seção continuasse aumentando no cilindro.

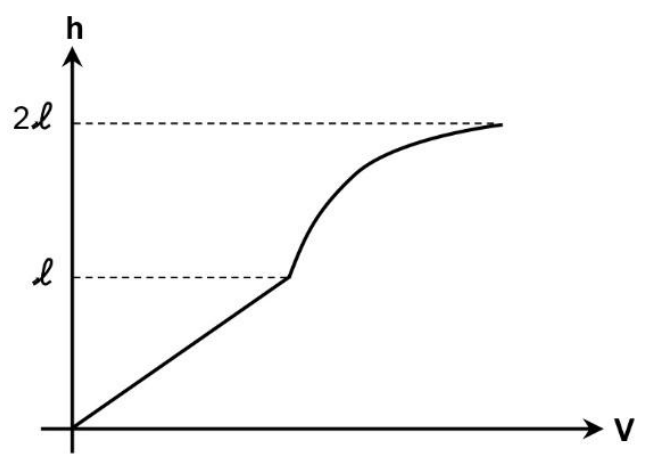

- EInverte as partes: reta no cone e curva no cilindro, quando é o cone que gera a curva.
Assuntos: Cone e tronco de cone, Cilindro.
