Questão 31 da UFPR 2013

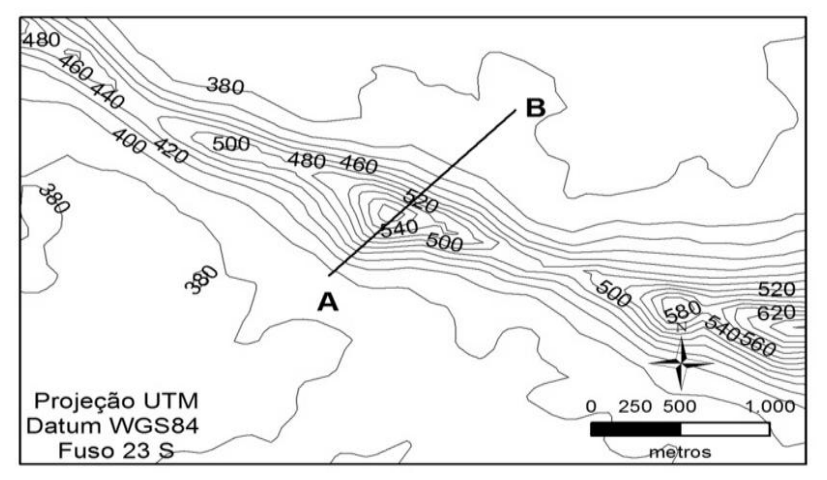

A figura a seguir corresponde ao recorte de uma carta topográfica, contendo um alinhamento tomado entre os pontos A e B.

A respeito da figura apresentada, considere as seguintes afirmativas:
- O alinhamento AB apresenta direção NW-SE e comprimento menor do que 2 km.
- O alinhamento AB apresenta direção SW-NE e comprimento menor do que 4 km.
- O alinhamento AB apresenta amplitude altimétrica menor do que 1000 m.
- O alinhamento AB apresenta amplitude altimétrica maior do que 800 m.
Assinale a alternativa correta.
- ASomente a afirmativa 1 é verdadeira.
- BSomente a afirmativa 2 é verdadeira.
- CSomente as afirmativas 2 e 3 são verdadeiras.
- DSomente as afirmativas 2 e 4 são verdadeiras.
- ESomente as afirmativas 1, 3 e 4 são verdadeiras.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Primeiro, a direção. Com o norte para cima, A está embaixo à esquerda (sudoeste) e B em cima à direita (nordeste). O alinhamento é SW-NE, então a afirmativa 1 é falsa.
Comprimento: na figura, a escala gráfica de 1 000 m ocupa cerca de 180 pixels (de x≈590 a x≈770). O segmento AB vai de A (≈330, 272) a B (≈515, 110), com deslocamento horizontal de ≈185 e vertical de ≈162.
Convertendo: 246 \div 180 \approx 1{,}4, ou seja, cerca de 1,4 km. Isso é menor que 4 km, então a afirmativa 2 é verdadeira.
Amplitude altimétrica é a diferença entre a maior e a menor cota ao longo do alinhamento. Pelas curvas, a linha parte perto de 380 m, sobe até um pouco acima de 540 m (próximo ao topo da elevação) e desce de novo até cerca de 380 m em B. A amplitude fica em torno de 160 a 170 m.
Assim:
- Afirmativa 3 (menor que 1000 m): verdadeira.
- Afirmativa 4 (maior que 800 m): falsa.
Verdadeiras: 2 e 3.
Alternativa C.
Por que as outras alternativas estão erradas
- AAfirma direção NW-SE, mas o alinhamento vai de sudoeste a nordeste.
- BEsquece que a afirmativa 3 também é verdadeira, pois a amplitude é de cerca de 160 m, menor que 1000 m.
- DConsidera verdadeira a afirmativa 4, mas a amplitude é de cerca de 160 m, não mais de 800 m.
- EAceita a direção NW-SE (afirmativa 1) e a amplitude acima de 800 m (afirmativa 4), ambas falsas.
Assuntos: Curvas de nível e perfil topográfico, Orientação e coordenadas geográficas, Escala cartográfica.
Reportar erro na resolução

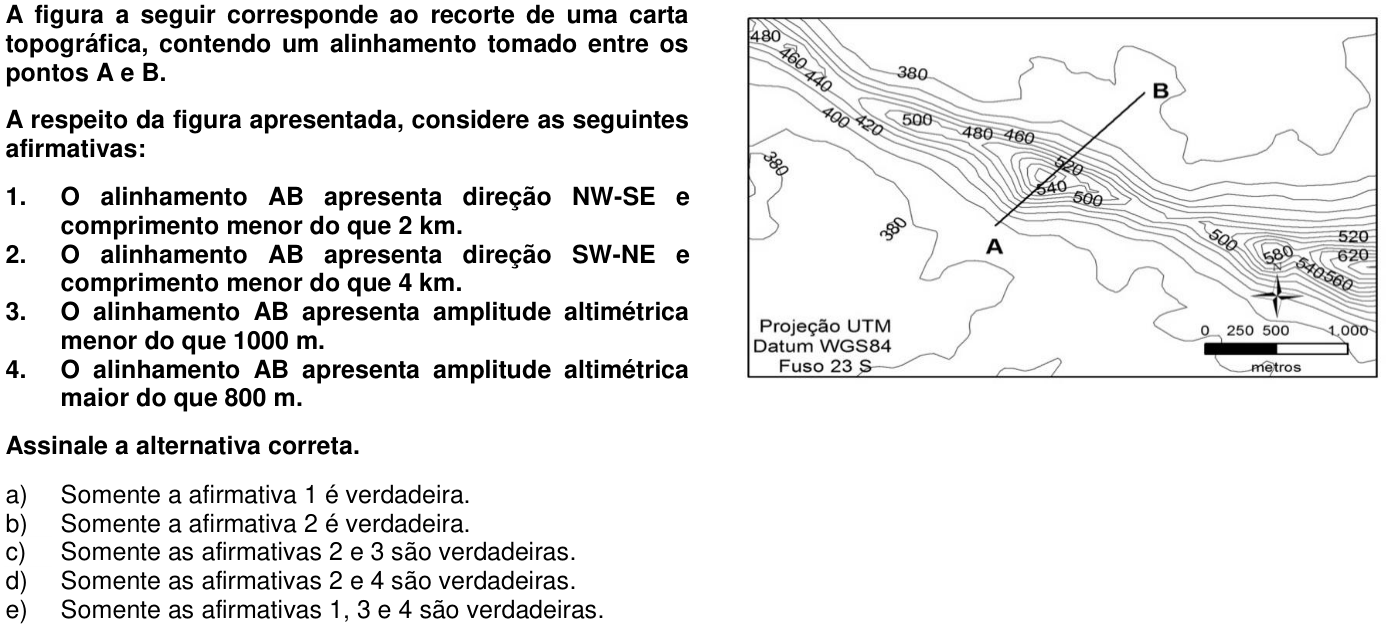

Ver como caiu na prova
