Questão 39 da UERJ 2022

Exame de Qualificação · Ciências da Natureza · Física: Equilíbrio do corpo extenso: torque e alavancas

Para uma apresentação artística, é utilizada uma estrutura mecânica formada por uma barra homogênea, que pode girar em torno de um suporte fixo ao solo, em um movimento similar ao de uma gangorra. Na barra, estão fixadas duas plataformas de massas desprezíveis: sobre a da esquerda, há uma artista que aplica uma força de 600\ \text{N} sobre a barra; sobre a da direita, há três artistas, e cada um aplica uma força de 800\ \text{N} sobre a barra. Observe abaixo a representação desse sistema:

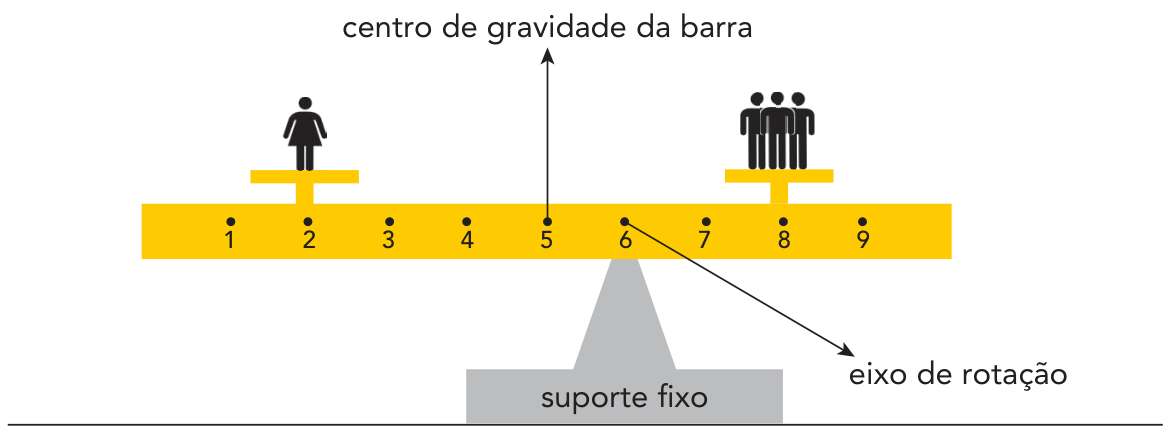

Esquema da barra apoiada sobre um suporte fixo no ponto 6, indicado como eixo de rotação. Ao longo da barra há pontos numerados de 1 a 9; no ponto 2 há uma plataforma com uma pessoa, no ponto 5 há uma seta indicando o centro de gravidade da barra e no ponto 8 há uma plataforma com três pessoas.

Admita que os pontos numerados na barra são igualmente espaçados e que o sistema se encontra em equilíbrio na horizontal.

Com base nessas informações, o peso da barra, em newtons, é igual a:

  1. A
    3 000
  2. B
    2 400
  3. C
    1 800
  4. D
    1 200
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Para a barra ficar em equilíbrio, a soma dos torques em relação ao eixo de rotação (ponto 6) deve ser nula. O torque é \tau = F\cdot d, com d medido a partir do eixo, e os pontos são igualmente espaçados (chamo o espaço entre pontos vizinhos de x).

Distâncias ao eixo (ponto 6):

  • ponto 2 (artista da esquerda): 4x;
  • ponto 5 (centro de gravidade, onde age o peso P da barra): 1x, também à esquerda;
  • ponto 8 (três artistas): 2x, à direita.

Forças:

  • esquerda: 600\ \text{N};
  • direita: 3 \times 800 = 2\,400\ \text{N}.

O lado direito tende a girar a barra no sentido horário, e o esquerdo no anti-horário. O peso da barra, aplicado no ponto 5, fica à esquerda do eixo e ajuda a equilibrar.

  1. Torque à direita: 2\,400 \cdot 2x = 4\,800x.
  2. Torque da artista: 600 \cdot 4x = 2\,400x.
  3. Torque do peso da barra: P\cdot x.

Equilíbrio:

2\,400x + Px = 4\,800x
P = 4\,800 - 2\,400 = 2\,400\ \text{N}

O peso da barra é 2\,400\ \text{N}.

Alternativa B.

Por que as outras alternativas estão erradas

  • AErra a conta dos torques (por exemplo, desconsidera a distância correta de algum dos pontos), chegando a um valor maior que o necessário.
  • CResulta de uma troca nas distâncias ao eixo, não correspondendo ao equilíbrio de torques.
  • DNão considera corretamente que o peso da barra atua no ponto 5, a uma unidade do eixo, e subestima o valor.

Assunto: Equilíbrio do corpo extenso: torque e alavancas.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

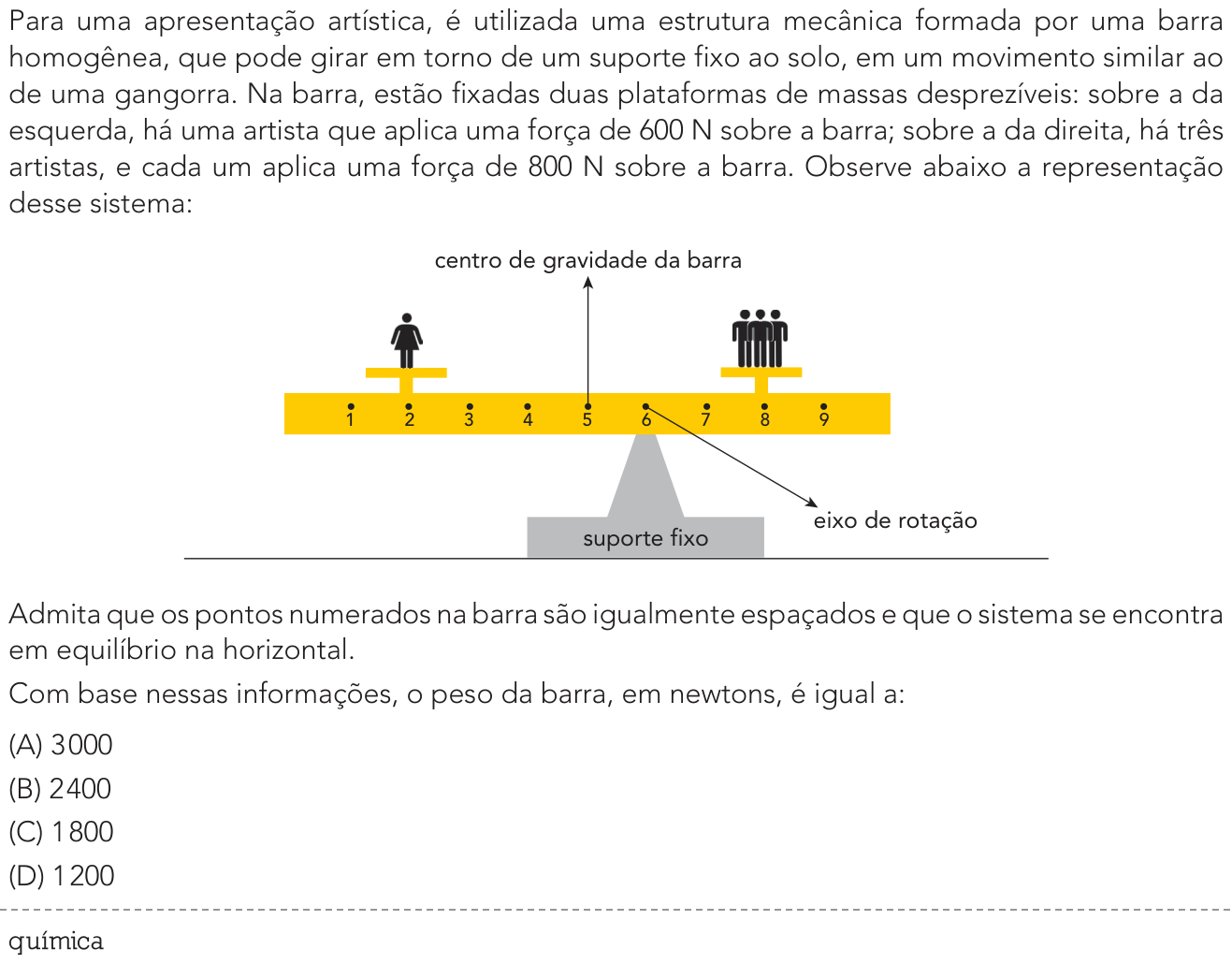

Ver como caiu na prova Questão 39 no caderno Exame Único da UERJ 2022

Fonte: UERJ 2022 · Exame Único. Prova oficial ↗
