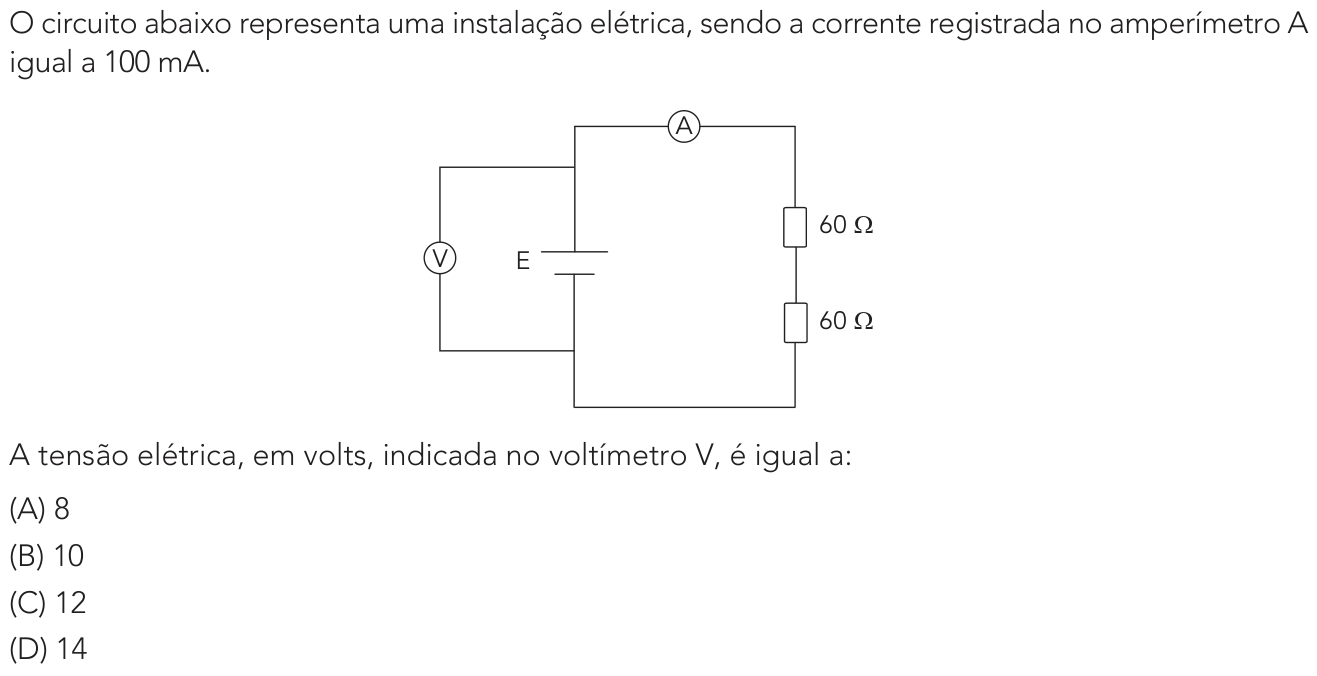

Questão 38 da UERJ 2022

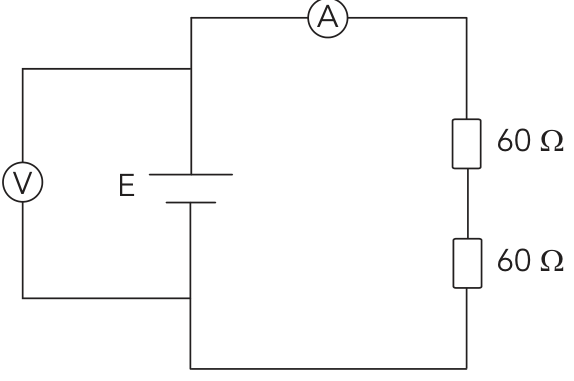

O circuito abaixo representa uma instalação elétrica, sendo a corrente registrada no amperímetro A igual a 100\ \text{mA}.

A tensão elétrica, em volts, indicada no voltímetro V, é igual a:
- A8
- B10
- C12
- D14
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
O voltímetro está ligado em paralelo com a fonte, então ele indica a tensão nos terminais da fonte. Como o circuito tem uma única malha, essa tensão é a mesma aplicada ao conjunto dos dois resistores (supondo fonte e instrumentos ideais).
Os dois resistores estão em série, então a resistência equivalente é a soma:
- R_{eq} = 60 + 60 = 120\ \Omega
O amperímetro marca 100\ \text{mA}. Para usar a lei de Ohm no SI, convertemos para ampères:
- i = 100\ \text{mA} = 0{,}1\ \text{A}
Aplicando a lei de Ohm, U = R\cdot i:
- U = 120 \cdot 0{,}1 = 12\ \text{V}
A corrente é a mesma em todos os pontos da associação em série, por isso a leitura do amperímetro vale para os dois resistores. O voltímetro indica 12\ \text{V}.
Alternativa C.
Por que as outras alternativas estão erradas
- ANão corresponde a nenhuma combinação correta de R e i; ignora a soma das resistências em série e a conversão de mA.
- BNão resulta de 120\ \Omega \times 0{,}1\ \text{A}; valor sem base no cálculo.
- DValor sem relação com U=R\cdot i para 120\ \Omega e 0{,}1\ \text{A}.
Assuntos: Associação de resistores, Resistência elétrica e leis de Ohm.
