PRÁTICA COM QUESTÕES OFICIAIS
Questão 70 da Santa Casa 2027

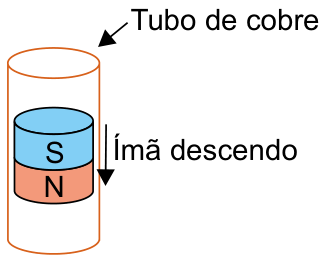

Ao abandonar um ímã cilíndrico no interior de um tubo de cobre oco vertical, apesar de não haver interação magnética e nem atrito entre eles, o ímã desce em movimento uniforme. Isso ocorre devido à perda de energia potencial gravitacional sem o correspondente ganho de energia cinética pelo ímã. Essa perda de energia mecânica é consequência das correntes elétricas induzidas nas paredes do tubo, causando o efeito Joule.

As linhas de indução do campo magnético criado pelo ímã, o sentido da corrente elétrica induzida (i_{\text{ind}}) nas paredes do tubo de cobre e o campo magnético induzido (\vec{\text{B}}_{\text{ind}}) devido à essas correntes, na parte de baixo do ímã cilíndrico, enquanto esse ímã desce pelo interior desse tubo, estão representados em:
- A

- B

- C

- D

- E

Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Fora de um ímã, as linhas do campo magnético saem do polo norte e entram no polo sul. Como o polo norte está na extremidade inferior, o campo do ímã atravessa a região do tubo abaixo dele apontando para baixo.
Quando o ímã desce, ele se aproxima dessa região. Por isso, o fluxo magnético para baixo aumenta. Pela lei de Lenz, a corrente induzida produz um campo que se opõe à variação do fluxo: nesse caso, o campo induzido deve apontar para cima.
Para descobrir o sentido da corrente, usamos a regra da mão direita: apontando o polegar para cima, os dedos indicam uma corrente anti-horária, vista de cima. Na representação em perspectiva, isso corresponde à seta indo da direita para a esquerda no trecho posterior da espira.
A figura E reúne as três características: linhas saindo do norte, campo induzido para cima e corrente no sentido correspondente. Essa indução gera uma força que freia a queda, enquanto a energia mecânica é dissipada por efeito Joule.
Alternativa E.
Pegadinha: A alternativa C acerta os sentidos dos campos, mas inverte a corrente em relação à regra da mão direita.
Por que as outras alternativas estão erradas
- AMostra o campo induzido para baixo, reforçando o aumento do fluxo em vez de se opor a ele.
- BMostra as linhas do campo magnético entrando no polo norte, quando deveriam sair dele.
- CA seta da corrente na figura indica sentido horário visto de cima, incompatível com o campo induzido para cima.
- DInverte as linhas do campo do ímã e também apresenta o campo induzido para baixo.
Assunto: Indução eletromagnética e transformadores.
Reportar erro na resolução

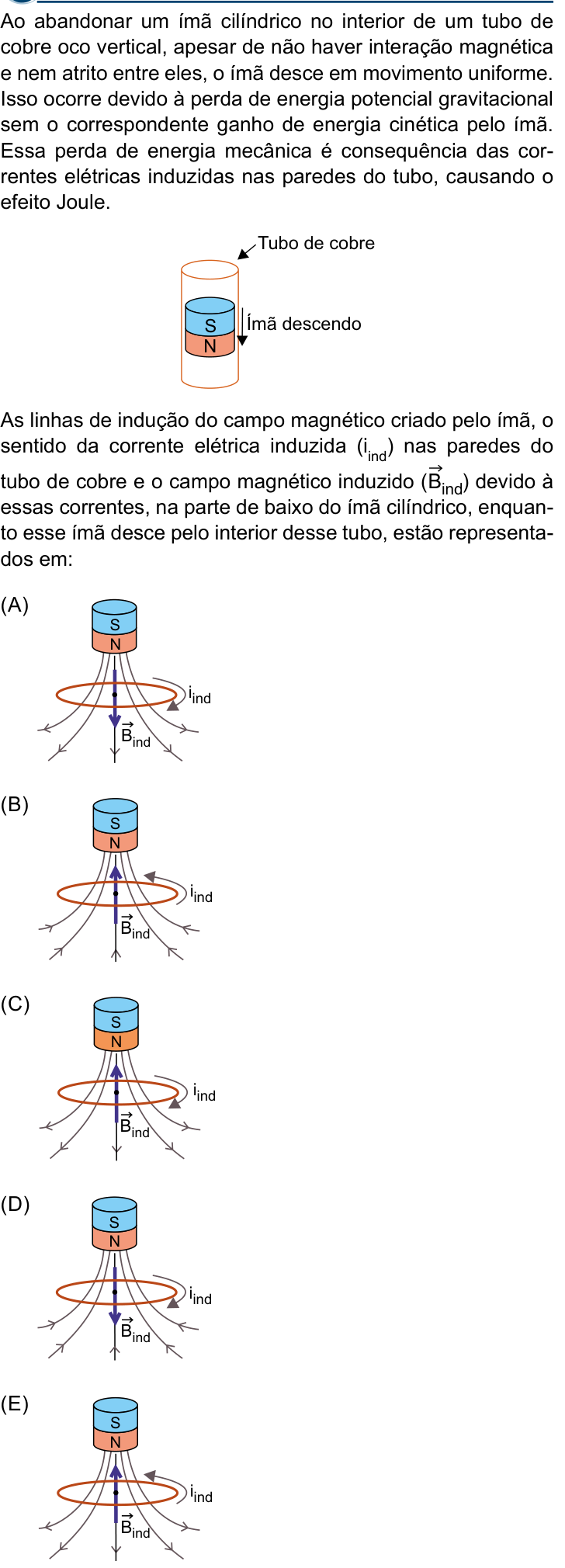

Ver como caiu na prova
