Questão 69 da Santa Casa 2027

Conhecimentos Gerais

O circuito elétrico mostrado na figura contém dois resistores ôhmicos, R_1 e R_2, e é alimentado por um gerador ideal de força eletromotriz constante E.

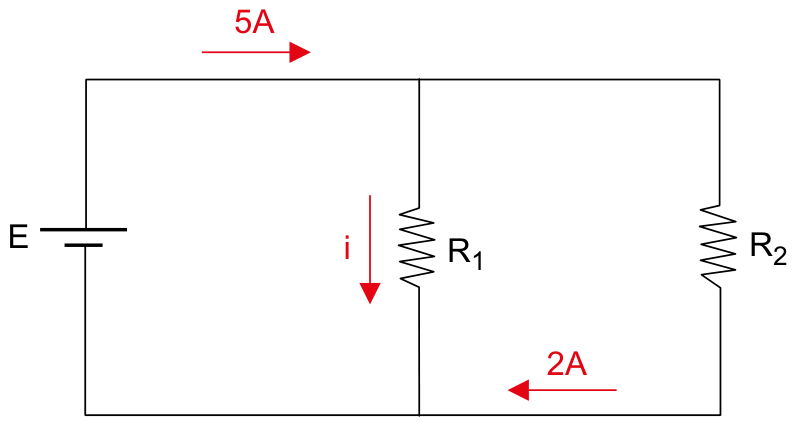

Esquema de um circuito elétrico em que um gerador ideal de força eletromotriz E alimenta dois resistores, R1 e R2, dispostos em ramos paralelos. Uma seta vermelha indica corrente de 5 A entrando pelo fio superior; uma seta indica corrente i para baixo através de R1; e uma seta vermelha indica corrente de 2 A para a esquerda no condutor inferior abaixo de R2.

Sabendo que o resistor R_1 dissipa 108\text{ W}, a resistência elétrica desse resistor e o valor de E são, respectivamente,

  1. A
    36\text{ }Ω e 36\text{ V}.
  2. B
    15\text{ }Ω e 45\text{V}.
  3. C
    15\text{ }Ω e 60\text{ V}.
  4. D
    12\text{ }Ω e 60\text{ V}.
  5. E
    12\text{ }Ω e 36\text{ V}.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada Em breve: a resolução passo a passo desta questão.

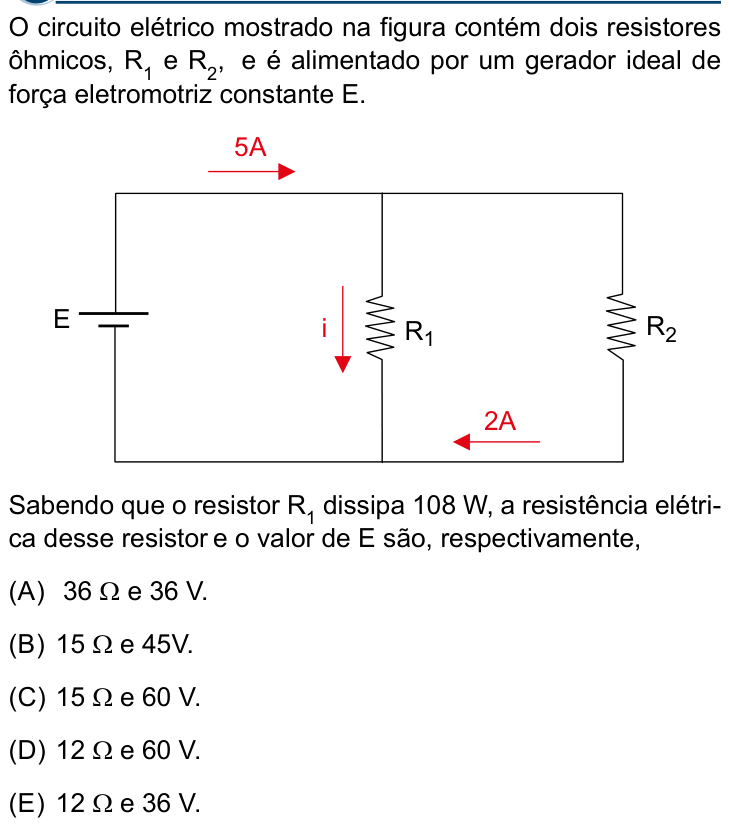

Ver como caiu na prova Questão 69 no caderno Conhecimentos Gerais da Santa Casa 2027
